11/078

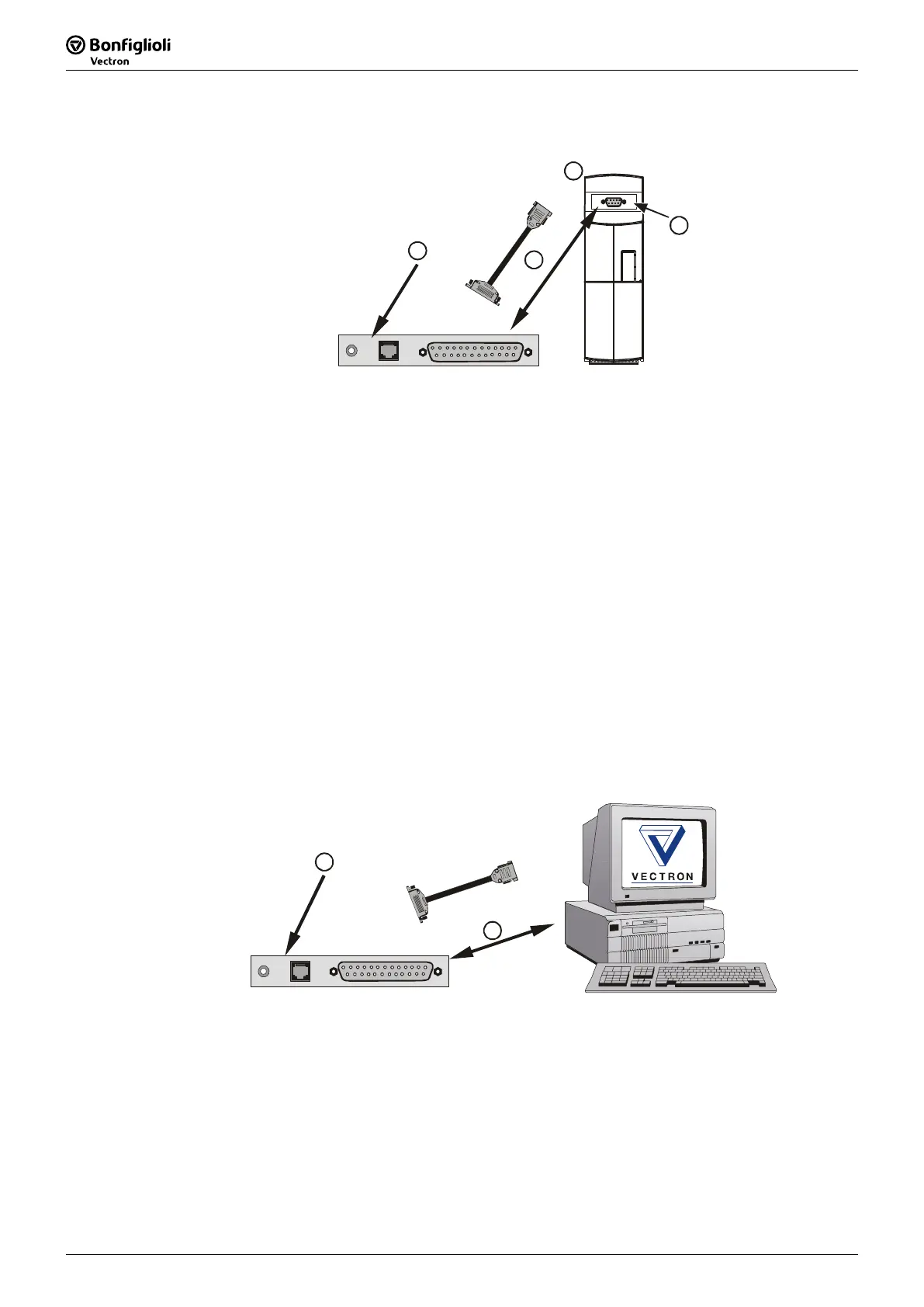

4.1.2 Anschluss des Modems an Geräte der ACT/ACU-Reihe:
3
2
1
A
1. Stecken Sie den beigepackten Schnittstellenumsetzer KP232 an den Steckplatz A
des Frequenzumrichters.
2. Verbinden Sie das Modem und den Schnittstellenumsetzer KP232 mit dem
seriellen Kabel.
• Stecken Sie dazu den 25-poligen Sub-D-Stecker in die 25-polige Sub-D-Buchse
am Modem.
• Stecken Sie den 9-poligen Sub-D-Stecker am anderen Kabelende in die
9-polige Sub-D-Buchse am Schnittstellenumsetzer KP232.
3. Den Anschluss des Modems
− an die Telekommunikationseinrichtung und
− an die Stromversorgung
entnehmen Sie bitte der Betriebsanleitung für das Modem.
4.2 Modem auf der PC-Seite
Ist in Ihrem Computer bereits ein Modem eingebaut, dann können Sie dieses auch für
eine Kommunikationsverbindung nutzen. Ansonsten ist das in der Lieferung enthaltene
Modem zu installieren.
Voraussetzung für die Installation:
Am PC muss eine freie serielle RS232-Schnittstelle (COM) vorhanden sein!
1
COM 1 ... 4
2
1. Verbinden Sie das Modem und den PC mit dem seriellen Kabel.
• Stecken Sie dazu den 25-poligen Sub-D-Stecker in die 25-polige Sub-D-Buchse
am Modem.
• Stecken Sie die 9-polige Sub-D-Buchse am anderen Kabelende in den seriellen
Schnittstellenanschluss am Computer.
2. Den Anschluss des Modems
− an die Telekommunikationseinrichtung und
− an die Stromversorgung
entnehmen Sie bitte der Betriebsanleitung für das Modem.
