Bosch AE 12 - Conexiones Eléctricas

Instalación
6 720 800 531 (2011/09)
25
4.4 Conexiones eléctricas
B Pele el aislamiento de los cables de alimentación
aproximadamente 3 /8" Cualquier aislamiento de tie-
rra debe pelarse aproximadamente 3/4".
B Haga pasar el cable por la cubierta inferior o placa
posterior de entrada de los orificios, en su caso.
B Conecte los cables al bloque terminal y a la clavija de
tierra (Fig. 3):

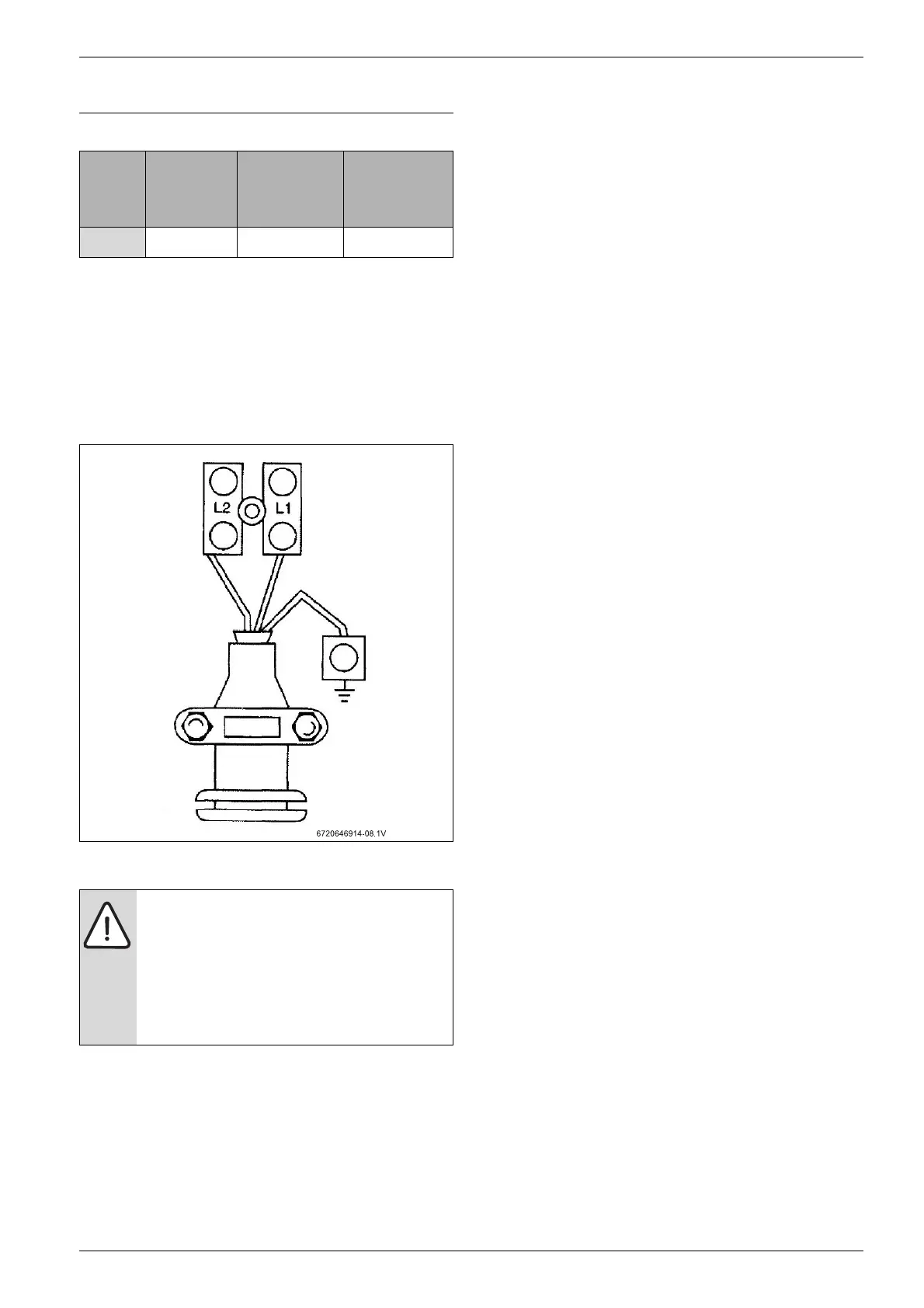

Fig. 3 Cable de terminación
B Asegúrese de que todos los tornillos del bloque de
terminales estén bien apretados. Las conexiones
sueltas pueden causar que los cables se empalmen.
B Asegúrese de que el cable de tierra está enrollado en
el vástago terminal y en la arandela de montaje. La
tuerca debe estar apretada firmemente.
B Coloque la cubierta delantera y apriete los tornillos
de fijación.
Model
Valoradas
Voltaje
(V)
Valoradas
Tamaño
Corriente(A)
Recomendar
tamaño del
cable (AWG)
US12 240 50 6
Tab. 5
AVISO:
Cuando el AE 12 no está a la vista de los in-
terruptores eléctricos, se debe suministrar
siempre un corta circuitos u otra forma local
de desconexión para todos los conductores
que no están a tierra que estén a la vista del
aparato. (REF NEC 422.31)
Manga
de Goma
Tierra
