Installation
6 720 800 531 (2011/09)
43
4.5 Fixation de l'unité au mur
4.5.1 Choix de l'emplacement
B En cas d'installation dans un espace public, placer
l'unité dans un endroit hors de portée, afin de décou-
rager tout acte de vandalisme.
B Monter l'unité sur une section de mur plat, à l'abri de
tout risque d'éclaboussures ou de vaporisation.
B Installer le chauffe-eau comme indiqué (Fig. 4).
La conduite d'eau chaude doit être le plus court pos-
sible en vue d'économiser l'énergie.
B Si l'unité est prévue pour alimenter un seul point de
puisage, il est possible de l'installer au dessus ou en
dessous du point de puisage.

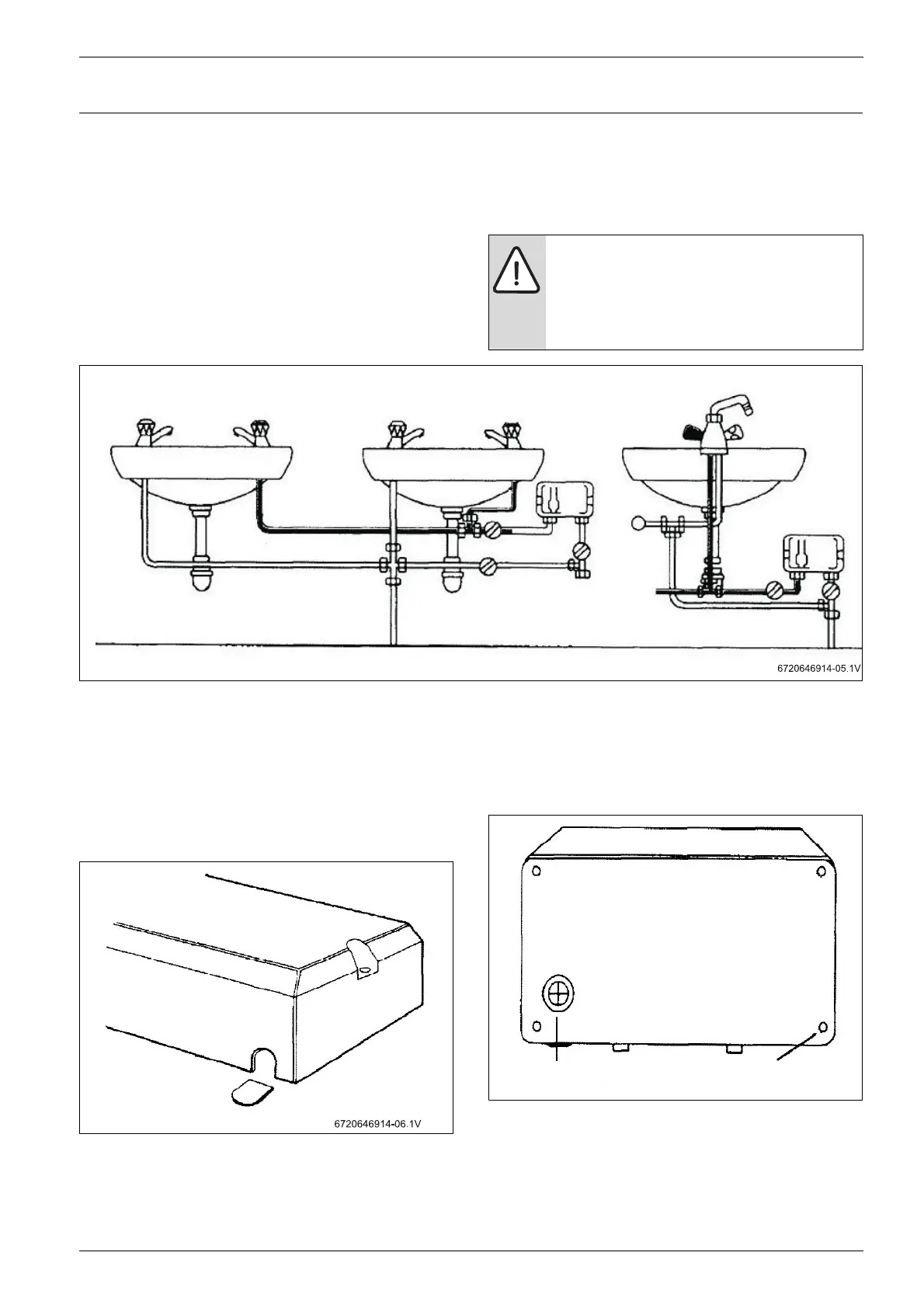

Fig. 4 Exemples d'installations
4.5.2 Choix du chemin de câbles
Il est possible de passer le câble électrique soit par le
bas du capot soit par l'arrière de l'unité.
B Si le passage par le bas du capot est choisi, découper
la languette du capot pour mettre à nu la gaine en
caoutchouc (Fig. 5):
Fig. 5 Capot de l'unité
B Si le passage par l'arrière du capot est choisi, décou-
per le passe câble sur la plaque arrière avec un cou-
teau bien aiguisé. Vérifier de ne pas retirer la gaine en
caoutchouc de la plaque arrière (Fig. 6):
Fig. 6 Arrière de l'unité
1 Passe câble
2 Trous de fixation
AVERTISSEMENT :
B L'unité doit être installée comme indiqué
Fig. 4 avec les raccords d'eau en bas. Elle
ne peut en aucun cas être installée d'une
autre manière.
Froid
Froid
Froid
Chaud
Chaud
Chaud
Vue frontale
