Bosch AE 12 - Branchements Électriques

Installation
6 720 800 531 (2011/09)
42
4.4 Branchements électriques
B Dénuder l'isolation des câbles électriques sur environ
3/8 pouces. L'isolation des câbles de masse doit être
dénudée sur environ 3/4".
B Passer le câble par les passes câbles en bas du capot
ou sur la plaque arrière, selon les cas.
B Relier les câbles au bornier et à la borne de (Fig. 3):

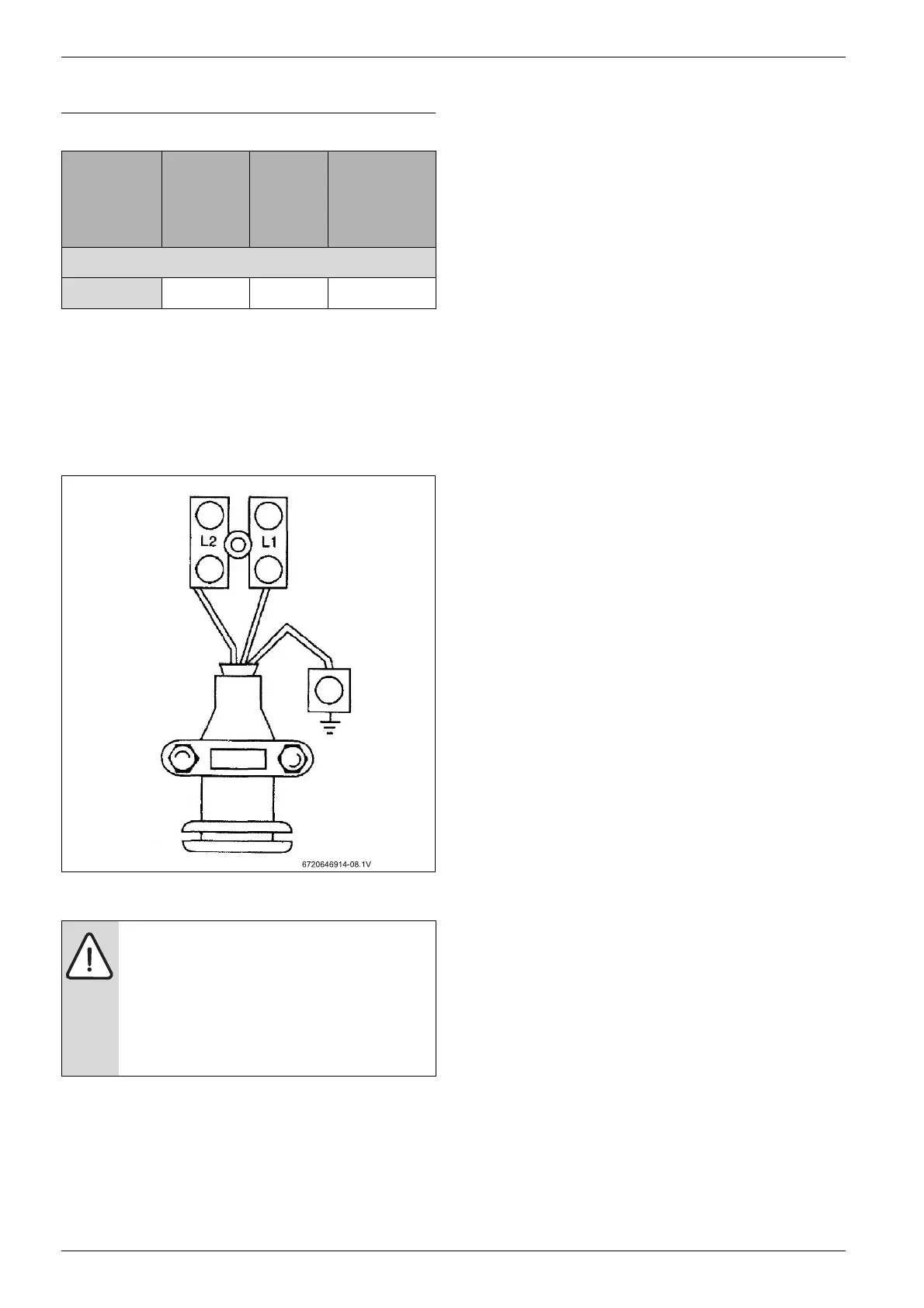

Fig. 3 Borne de câbles
B Vérifier que les vis du bornier sont toutes vissées à
fond. Les raccords lâches risquent de provoquer la
surchauffe des câbles.
B Vérifier que le fil de terre est bien enroulé autour de
sa borne et dans la rondelle de selle. L'écrou doit être
bien serré.
B Fixer le capot frontal et visser les vis de fixation.
Tension
nominal
(V)
Courant
nominal
(A)
Taille de
câble recom-
mandée
(AWG)
Model
US12 240 50 6
Tab. 5
AVIS :
Lorsque AE 12 ne se trouve pas à proximité
des disjoncteurs, un bloque disjoncteur ou
des moyens de déconnexion locaux pour les
conducteurs non mis à la terre doivent être
installés à proximité de l'appareil. (Réf NEC
422.31.).
Terre
Gaine en
caoutchou
