Instalación
6 720 800 531 (2011/09)
26
4.5 Asegurar la unidad a la pared
4.5.1 Decidir la posición
B Si se utiliza en un lugar público, coloque la unidad
fuera del alcance para evitar el vandalismo.
B Monte la unidad en una sección plana de la pared,
lejos de las posibles salpicaduras de agua o rocío.
B Coloque la unidad como se muestra (Fig. 4).
Recuerde que debe mantener la longitud de tubería
de agua caliente a un mínimo con el fin de ahorrar
energía.
B Si la unidad va a suministrar un fregadero, lo puede
hacer ya sea por encima o por debajo del fregadero.

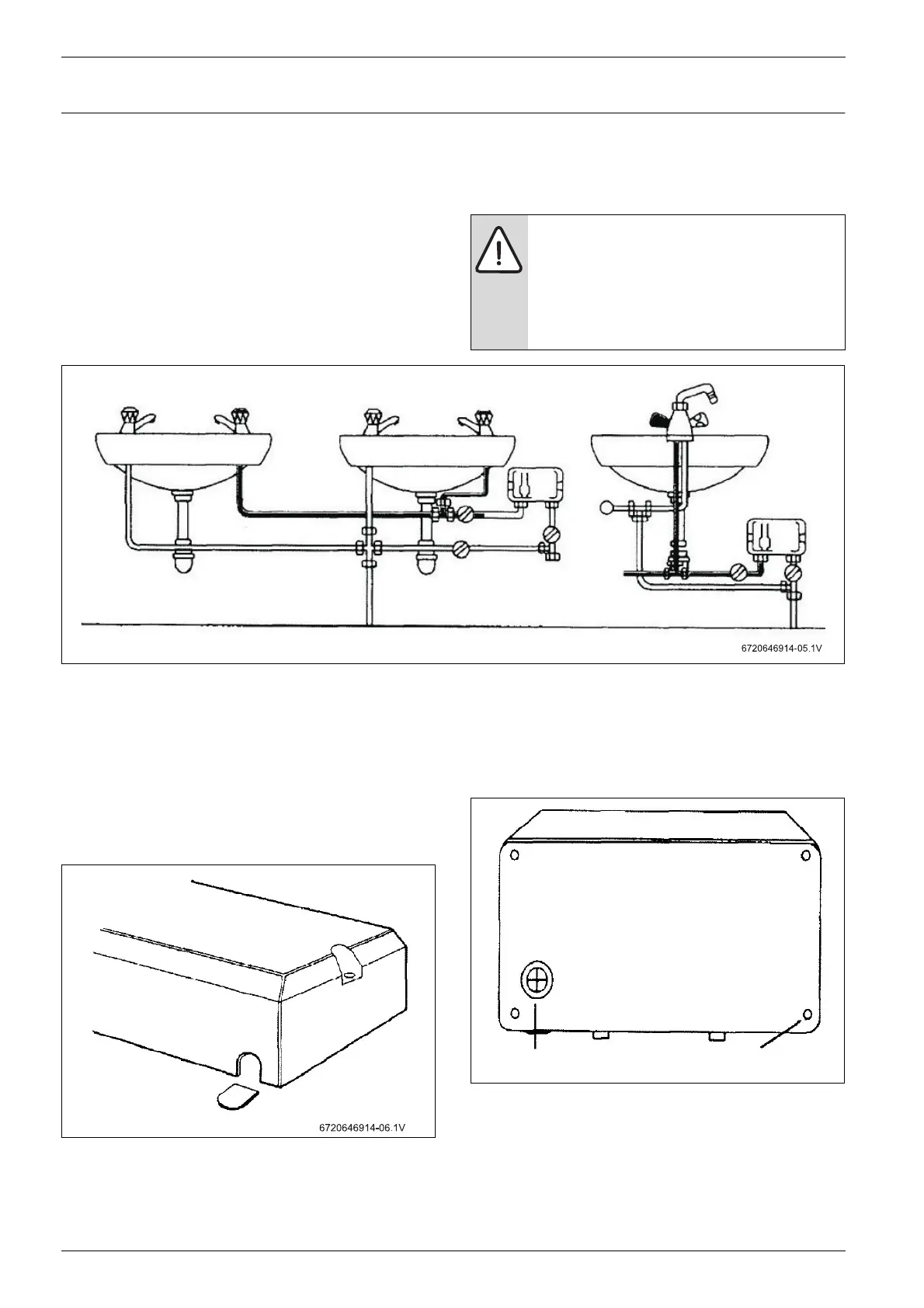

Fig. 4 Ejemplos de instalaciones
4.5.2 Decisión de la ruta del cableado
Usted tiene la opción de alimentar el cable eléctrico a
través de la cubierta inferior o por la parte posterior de
la unidad,
B Si va a ser a través de la cubierta inferior, corte el
saliente de plástico para exponer la funda de goma
(Fig. 5):
Fig. 5 Cubierta de la unidad
B Si va por la parte posterior de la cubierta de la unidad,
corte a través del ojal de la placa trasera con un
cuchillo afilado. Asegúrese de no retirar la arandela de
la placa posterior (Fig. 6):
Fig. 6 Parte posterior de la unidad
1 Ojal
2 Orificios de fijación
ADVERTENCIA:
B La unidad debe montarse como se
muestra en la Fig. 4 con conexiones de
plomería en la parte inferior. En ningún
caso la unidad debe ser montada de
manera diferente.
Fría
Caliente
Fría
Caliente
Fría
Caliente
Muestra vista frontal
1
2
6720646914-07.1V
