9
6. Gerätebeschreibung
6.1 RTM 430

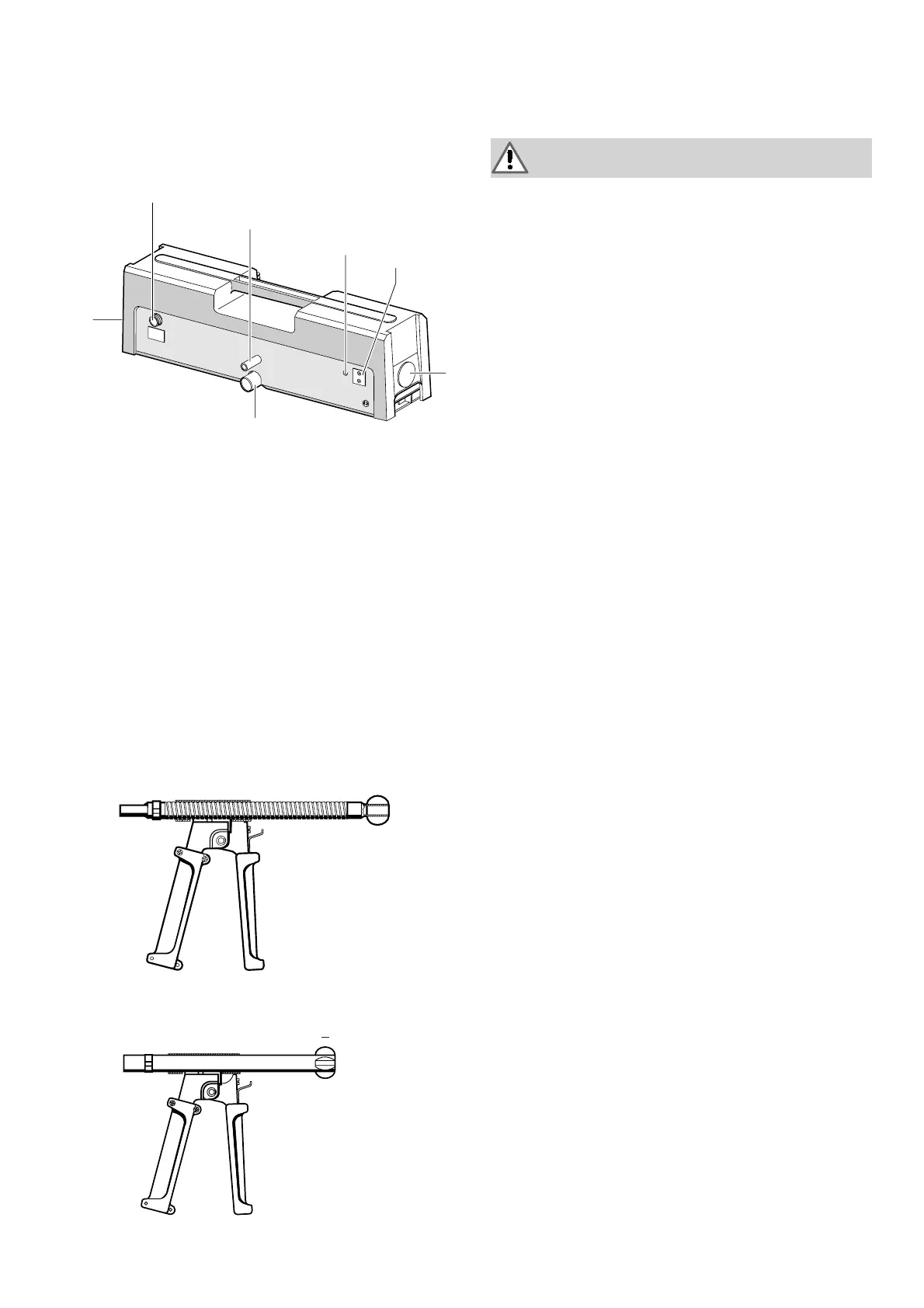

Bild 1: RTM 430
1 Anschluss-Stutzen für Abgasentnahmeschlauch
2 Kontroll-Leuchte
3 Verplombungsstelle fürs Eichamt
4 Verschlussdeckel für Empfänger Messkammer
5 Anschluss-Stutzen für Werkstatt-Absaugung
6 Verschlussdeckel für Sender Messkammer
7 Anschlussbuchse für Verbindungsleitung zu ESA, BEA oder EAM
6.2 Kontroll-Leuchte
Die LED leuchtet rot, wenn das RTM 430 betriebsbereit ist.
6.3 Abgasentnahmesonden
Abgasentnahmesonde Pkw 1 680 790 044
Innendurchmesser der Sonde = 10 mm (Lieferumfang)
(geeignet für Auspuffinnendurchmesser <70 mm)
Abgasentnahmesonde Lkw 1 680 790 041
Innendurchmesser der Sonde = 16 mm (Sonderzubehör)
(geeignet für Auspuffinnendurchmesser
>70 mm)
BOSCH
1
2
3
4
5
6
7
459592/1P
7. Vorbereitung zur Messung
Sicherheitshinweise auf Seite 6 und 7 beachten!
7.1 Fahrzeug
– Der Motor muss betriebswarm sein (nach Herstellerangaben).
– Die Auspuffleitung muss dicht sein.
– Die Motoreinstellung, wie Leerlaufdrehzahl, Förderbeginn,
Kraftstoffmenge und Voll-Lastanschlag muss den Hersteller-
angaben entsprechen.
7.2 RTM 430
i Zur Sicherstellung einer normgerechten Abgasmessung darf
das RTM 430 nicht direkt im Abgasstrom (unmittelbar vor dem
Auspuff) platziert werden. Der Abgasentnahmeschlauch darf
nicht geknickt sein!
– Vor der Messung muss die Abgasentnahmesonde und der
Abgasentnahmeschlauch auf Beschädigungen und Verstop-
fungen überprüft werden.
– Wenn vorhanden, den Schlauch zur Abgasrückführung
(Sonderzubehör) am Anschluss-Stutzen (Bild1; Pos. 5) des
RTM 430 anbringen und mit der Absauganlage verbinden.
i Um Falschmessungen zu vermeiden, darf die Saugleistung
der Absauganlage 20 m/s nicht überschreiten! Das Abgas
nur über eine Absauganlage mit Trichter absaugen.
– Ölmess-Stab im Motorgehäuse gegen Öltemperaturfühler
austauschen. Dazu den Dichtkegel des Öltemperaturfühlers
auf die Einstecklänge des Ölmess-Stabes einstellen.
– Drehzahlsensor anbringen und anschließen.
– Abgasentnahmesonde erst nach der Anwärmphase des
RTM 430 und nach mehreren Reinigungsgasstößen eines
betriebswarmen Motors in das Auspuffrohr stecken.
i Die Anwärmzeit des RTM 430 beträgt nach dem Einschalten
4 Minuten. Während der Wartezeit ist keine Abgasmessung
möglich.
459593P
459594P
