22 FR
INSTALLATION
Câblage
Le cache de passage de câble fourni permet de maintenir en place les câbles
permanents contre le mur.
Pour mettre en place le cache de passage de câble:
1. Positionnez et maintenez en place l’arrière du cache de passage de câble (la
pièce avec les trous de passage de vis) à l’emplacement souhaité sur le mur.
2. Marquez sur le mur le centre des deux trous pour les vis, puis enlevez le cache
de passage de câble.
3. Si la partie du mur envisagée pour la fixation possède un montant à l’arrière,
percez deux trous de 2,4mm de diamètre dans le mur.
Si la partie du mur envisagée pour la fixation ne possède pas de montant à
l’arrière, percez deux trous de 5mm de diamètre dans le mur.
4. Si la partie du mur envisagée pour la fixation ne possède pas de montant à
l’arrière, introduisez les deux petits ancrages muraux pour cloison sèche (G)
dans le mur.
5. Alignez l’arrière du cache de passage de câble sur les trous percés pour les vis.
6. Vissez les deux petites vis à tête plate (F) dans la partie arrière du cache de
passage de câble afin de le fixer au mur.
7. Rassemblez les câbles et faites-les passer le long du «guide» à l’arrière du
cache de passage de câble (fixé au mur).
8. Retirez la bande adhésive de la mousse du cache de passage de câble.
9. Placez la bande de mousse, en appuyant bien dessus, à l’arrière du cache de
passage de câble, près des câbles rassemblés.
10. Placez l’avant du cache de passage de câble au-dessus des câbles rassemblés et
de la mousse de façon à ce qu’il adhère.

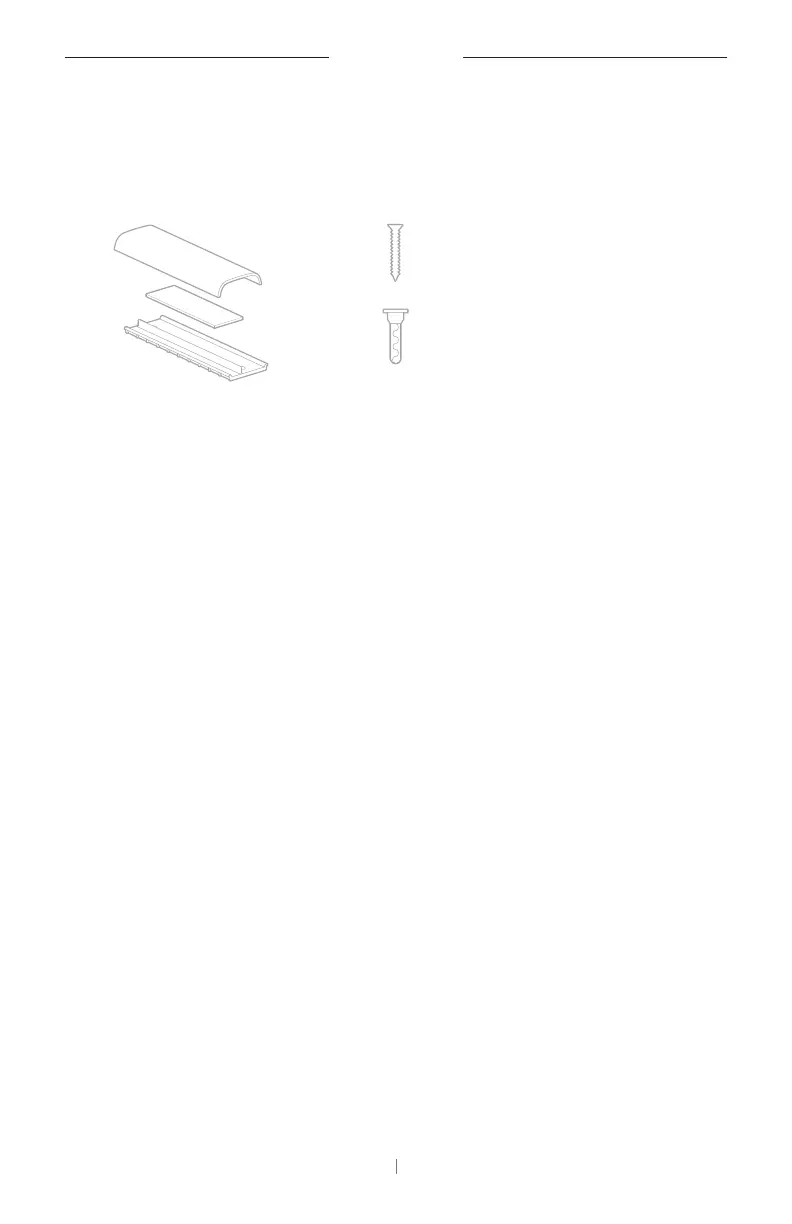

Plaque, mousse et cache du
système de câblage
F
G
Petit ancrage mural pour cloison
sèche (2)
Petite vis à tête plate (2)
