7 BREMSBOLZEN / ABDECKBLECHE
[1] Oberes und unteres Abdeckblech abbauen.
 Radnabe und Bremsbacken abbauen, siehe
Kapitel 4.1 und 4.2.
Ausführung A (Baujahr 1983  1995)
[2] Keilbleche zwischen den Bremsbolzen heraus
nehmen.
[3] Bremsbolzen mit leichten Hammerschlägen
austreiben, ggf. Bremsträger gegenhalten.
[4] Festsitzende Bremsbolzen mit Abziehvorrich
tung (BPW Nr. 05.001.05.02.0) aus dem
Bremsträger herausziehen (siehe Fig. 2).
Ausführung B (bis Baujahr 1983)
[2] Beide Zapfenschrauben aus dem Bremsträger
herausschrauben. (Pfeile)
[3] Bremsbolzen mit leichten Hammerschlägen
austreiben, ggf. Bremsträger gegenhalten.
[4] Festsitzende Bremsbolzen mit Abziehvorrich
tung (BPW Nr 05.001.05.02.0) aus dem Brems
träger herausziehen.
Ausführung A und B
[5] Buchsen im Bremsträger prüfen und bei Bedarf
austauschen.
[6] Neue Buchsen mit Treibdorn (BPW Nr.
05.001.04.04.0) bündig eintreiben. Nur mit
leichten Schlägen arbeiten, ggf. Bremsträger
gegenhalten.
 Bei Ausführung "B" Übereinstimmung der
Bohrungen beachten.

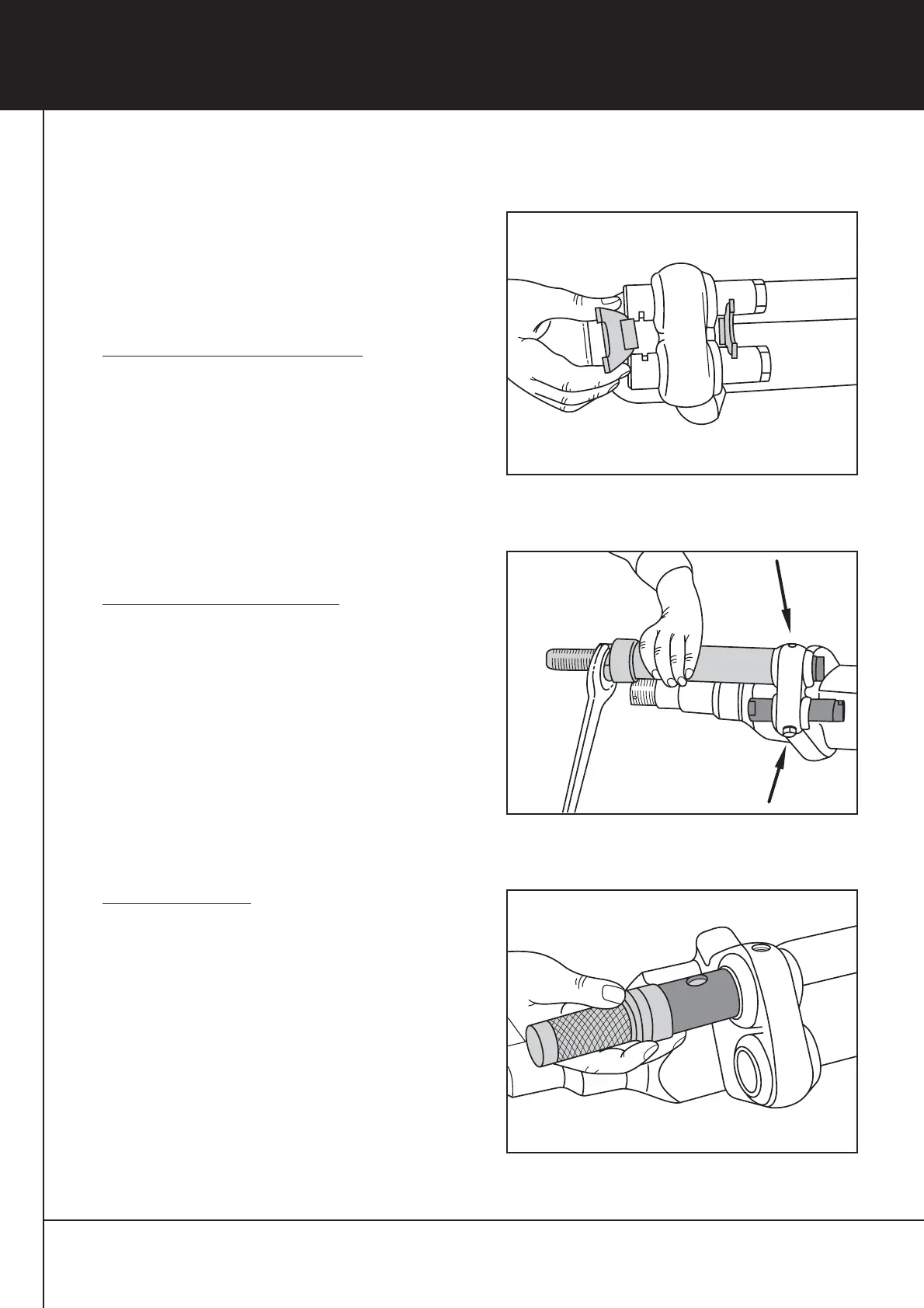

Fig. 1
Fig. 2
Fig. 3
