5 Nabeneinheit zerlegen und zusammenbauen
5.1 ECO
PLUS
NABENSYSTEM
Achtung!
Bei Öffnen der Rad-Nabenlagerung vor Ende
der Garantiezeit (siehe Wartungsvorschriften
ECO
Plus
) erlischt die ECO
Plus
Garantie.
[1] Demontage und Montage der kompl.
RadNabenlagerung, siehe Kapitel 4.

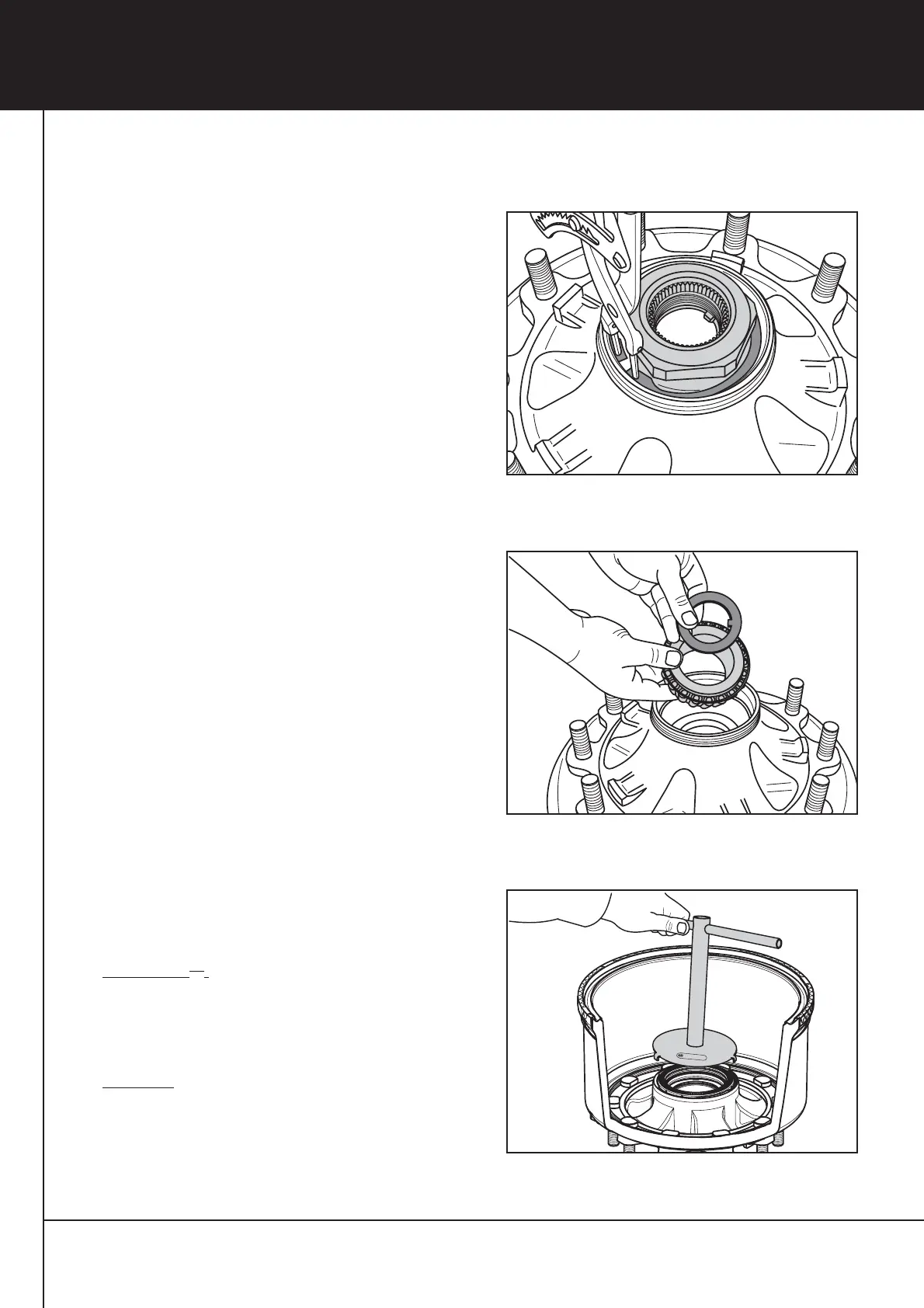

[2] Zum Ausbau des äußeren Kegelrollenlagers
Sicherungsring mit Achsmutter aus der
Radnabe entnehmen.
[3] Nasenscheibe und Kegelrollenlager entnehmen.
[4] ABSBlechpolrad, falls vorhanden, aus bzw.
von der Radnabe entfernen.
Gusspolräder werden nicht demontiert!
8 9 to ECO
Plus
:
Polrad mit dem Montagewerkzeug BPW Nr.
16.020.22953 am äußeren Umfang nach unten
drücken und durch gleichzeitiges Drehen
entgegen dem Uhrzeigersinn lösen.
10 12 to:
Polrad vom Rand der Radnabe abhebeln.
Achtung!
Das Polrad darf bei der Demontage nicht
deformiert oder beschädigt werden.
Fig. 1
Fig. 2
Fig. 3
51
