BPW ECO Plus - 4.3 Bremsbackenmontage

1
3
5
9
7
8
4
2
6
10

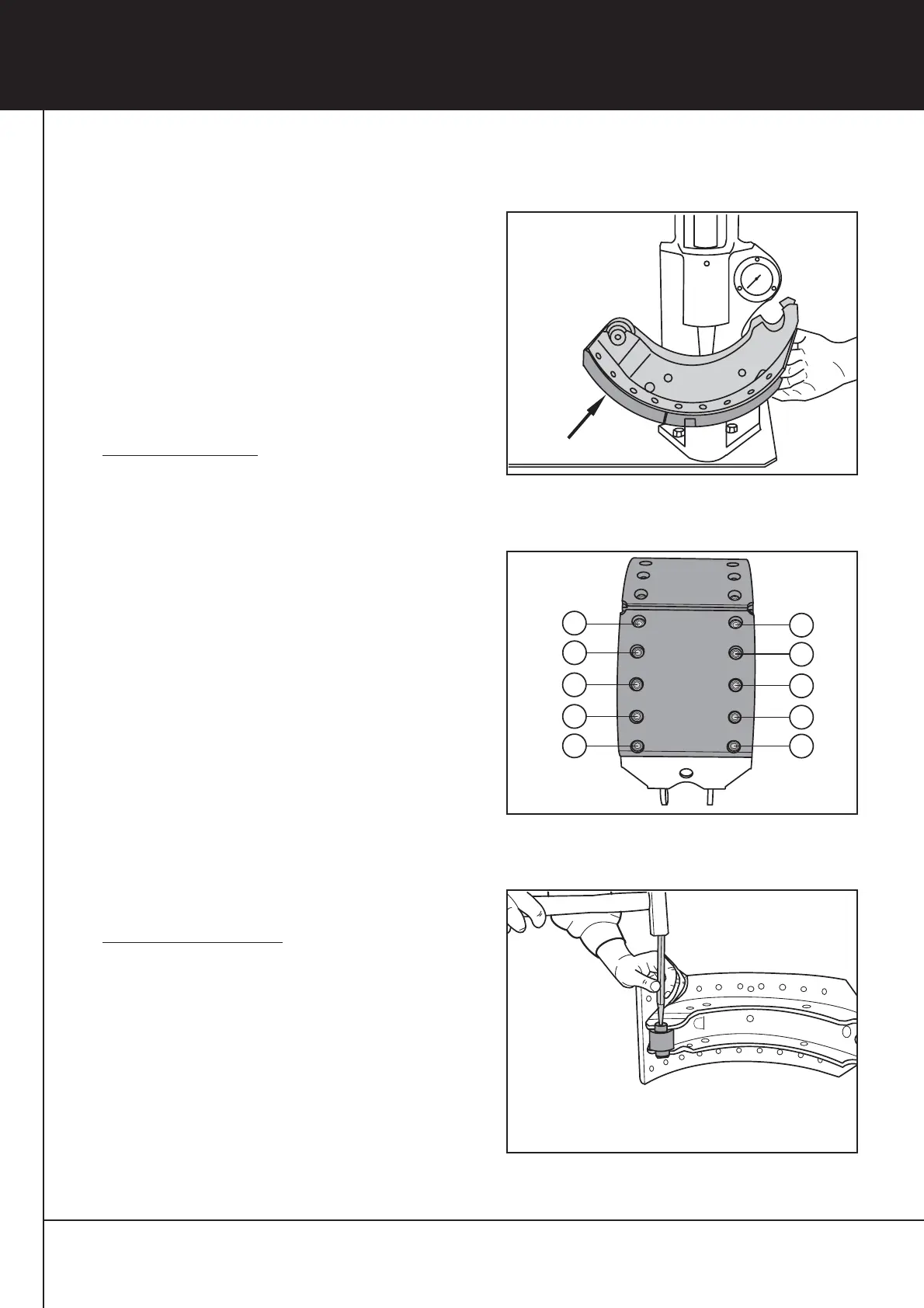

[10] Alte Bremsbeläge abnieten und Bremsbacke
reinigen. Die Auflagefläche muss frei von Rost
und Unebenheiten sein.
 Bei ausgedrehten Bremstrommeln Brems-
beläge mit entsprechendem Übermaß
verwenden.
[11] Sämtliche Niete einstecken und durch Auf
bördeln halten. Bremsbelag unter Beachtung
der Nietreihenfolge aufnieten.
Baur
eihe KH (SN 360):
Unterschiedliche Länge der Bremsbeläge
beachten. Kurzen Bremsbelag (Pfeil) auf der
Seite der Rolle montieren.
 Nietreihenfolge je Bremsbelag von innen
nach außen beachten.
Stauchdruck: 21000 N (20000  22000 Nm)
Nieten: Halbhohlnieten aus Stahl, verzinkt,
8 x 15 mm entspr. DIN 7338 B
4.3 BREMSBACKENMONTAGE
Bremse ab Baujahr 1995
[12] Rolle auf Verschleiß prüfen, ggf. erneuern.
Dazu Lagerbolzen austreiben.
 Bei Verschleiß die Rolle mit Lagerbolzen
und Ringen austauschen.
Fig. 13
Fig. 14
Fig. 15
45
4 Bremsbelagwechsel
