BPW ECO Plus - 9 Manueller Gestängesteller GSK

9 Manueller Gestängesteller GSK
a
B
9 MANUELLER GESTÄNGSTELLER GSK
[1] Verzahnung der Bremsnockenwelle mit BPW
SpezialLangzeitfett ECOLi
Plus
einstreichen.

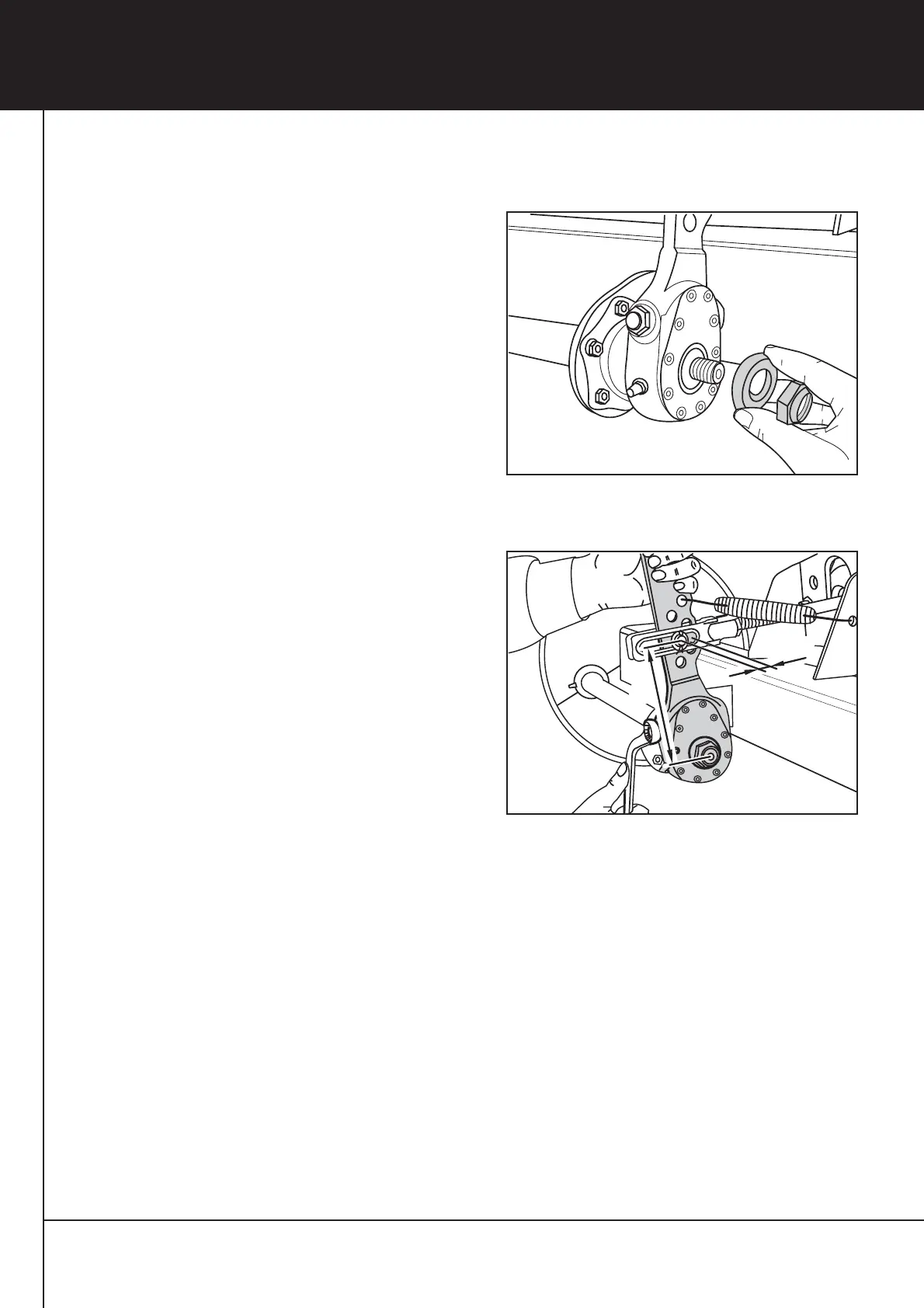

[2] Gestängesteller auf die Bremsnockenwelle
schieben.
[3] Scheibe mit der Ansenkung zum Gestänge
steller weisend und neue Sicherungsmutter mit
Anziehdrehmoment 80 bis 90 Nm montieren.
Bremse einstellen
[4] Gestängesteller am Nachstellsechskant zum
Bremszylindergabelkopf ausrichten.
[5] Bolzen einsetzen und sichern. Zugfeder bei
Hebellänge 150 bis 180 mm einhängen.
 Bei BPW Bremszylindern mit Rundloch-
gabelkopf entfällt die äußere Rückzugfeder.
[6] Zylinderdruckstange und Gestängesteller
müssen bei betätigter Bremse einen Winkel
von ca. 90° bilden.
[7] Leerhub “a” auf 10  12 % der angeschlosse
nen Bremshebellänge “B” einstellen, z.B.
Bremshebellänge 150 mm = Leerhub 15  18 mm.
Alle Schmierstellen mit BPW SpezialLangzeit
fett ECOLi
Plus
schmieren.
Fig. 1
Fig. 2
