12.5 AUSTAUSCH DER MEMBRANE
AN MEMBRAN- UND FEDER-
SPEICHERZYLINDER
 Achtung!
Die Demontage des Federspeicherteils ist
nicht möglich. Gewaltsames Öffnen des
Federspeicherteils ist unbedingt zu unter
lassen: Lebensgefahr!
Membranwechsel nur an demontierten
Bremszylindern durchführen.
Reparaturen an Bremszylindern dürfen nur
von autorisierten Werkstätten und geschul
tem Personal durchgeführt werden.

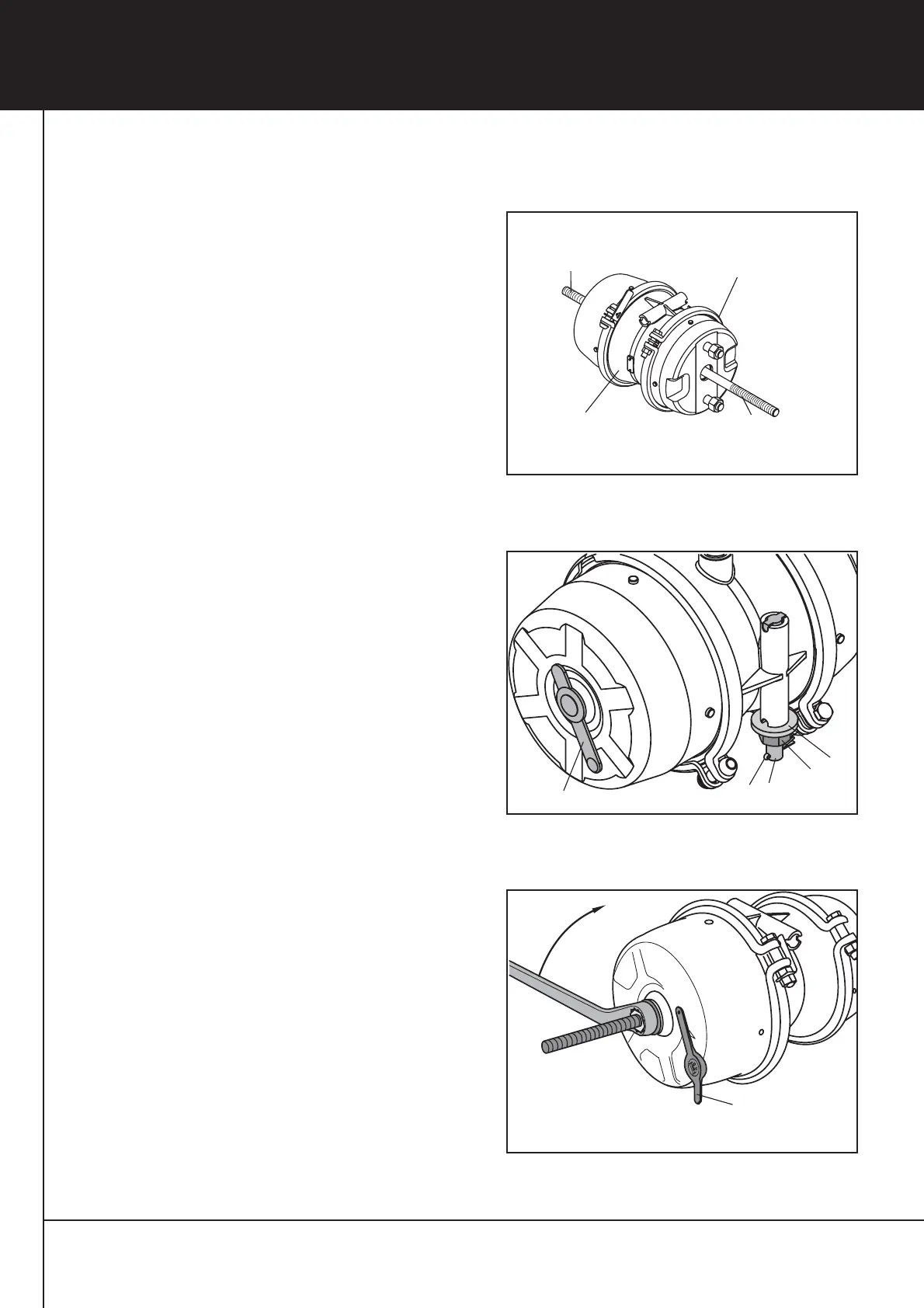

[20] Fahrzeug gegen Wegrollen sichern. Federspei
cher über Druckluftanlage belüften. (Luftan
schluss 1.2 muss mit mind. 6 bar belüftet sein).
[21] Stopfen (5) an der Kopfseite des Federspeicher
zylinders aufklappen.
[22] Mechanische Lösevorrichtung, bestehend aus
Gewindestange (1), Scheibe (2), Mutter (3) und
Splint (4), aus der Haltevorrichtung nehmen.
[23] Gewindestange in den Zylinder stecken und
einrasten.
[24] Scheibe aufsetzen, Sechskantmutter auf
schrauben und den Federspeicher mit einem
Ringschlüssel spannen. (Druckstange in
0Hub Position einstellen).
[25] Bremszylinder entlüften und Druckluftanschluss
abschrauben.
[26] Bremszylinder vom Fahrzeug demontieren.
Fig. 11
Fig. 12
124
12 Bremszylinder
2 Zwischenteil
Intermediate section
Partie intermédiaire
1 Betriebsbremsteil
Service brake section
Partie frein de service
3 Federspeicherteil
Springloaded section
Partie vase à ressort
4 Druckstange
Push rod
Tige de pression
Fig. 10
