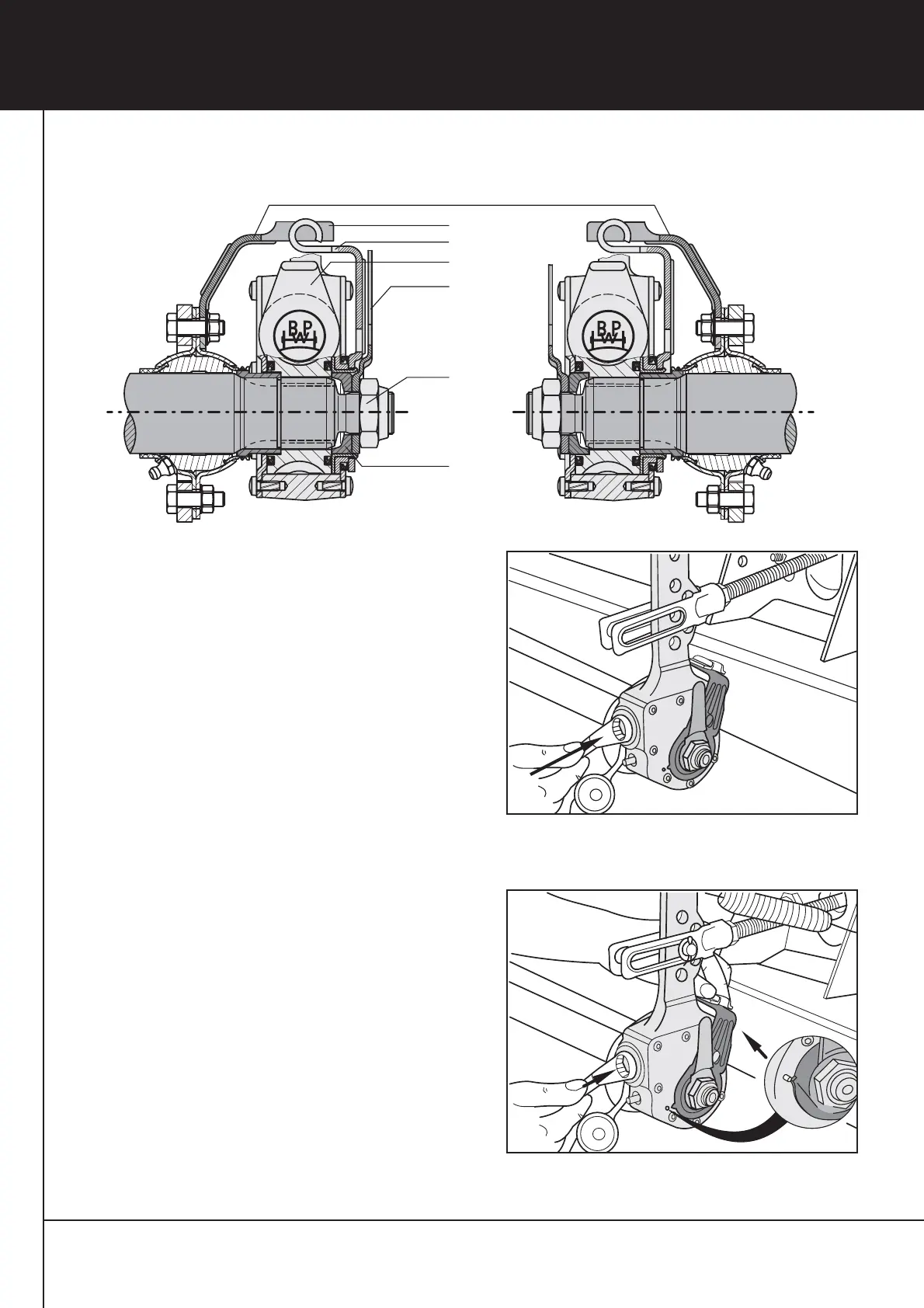

versetzt gezeichnet / drawn offset / dessin décalé
1
2
3
4
5
6
1
[1] Verzahnung der Bremsnockenwelle mit BPW
SpezialLangzeitfett ECOLi
Plus
einstreichen.
[2] Automatischer Gestängesteller ECOMaster auf die
Bremsnockenwelle aufschieben. In dieser Stellung
Gabel des Formblechs (1) auf den Steuerhebel (2)
stecken (Links und Rechtsausführung beachten).
Montage Verschleißsensor siehe Kapitel 11.2.
[3] Scheibe (6) mit BremsbelagVerschleißanzeiger (4)
senkrecht nach oben und neuer Sicherungsmutter
(5) mit Anziehdrehmoment von 80 bis 90 Nm mon
tieren.
[4] Verschlusskappe (3) aufziehen, Kupplungshülse
mit Ringschlüssel niederdrücken (Pfeil) und durch
Links oder Rechtsdrehung Bolzenloch im Brems
hebel genau auf Rundloch bzw. Ende Langloch im
Gabelkopf ausrichten.
[5] Bolzen einsetzen und sichern.
[6] Zugfeder bei Hebellänge 150 bis 180 mm einhängen.
Bei BPW Bremszylindern mit Rundlochgabel-
kopf entfällt die äußere Rückzugfeder.
[7] Steuerhebel (2) und Formblech (1) bei niederge
drückter Kupplungshülse in Pfeilrichtung bis zum
Anschlag drücken.
[8] Nase am Steuerhebel (Pfeil) zeigt dann auf den
Kontrollpunkt.
[9] Formblech mit zwei Sechskantschrauben M 8 x 25
und Sicherungsmuttern auf der Innenseite des Stütz
lagers verschrauben (siehe Seite 83). M = 28 Nm
Achtung!
Steuerhebelnase muss nach dem Verschrauben
auf den Kontrollpunkt zeigen! (Grundeinstellung)
Fig. 2
Fig. 3
101
10 Automatischer Gestängesteller ECO-Master
Fig. 1
