12.1 WARTUNG
Die gesetzlich vorgeschriebenen Untersu
chungen sind einzuhalten. Weitere besondere
Wartungsarbeiten sind nicht erforderlich.
Der Membranzylinder sollte spätestens alle
2 Jahre demontiert und gereinigt werden, siehe
Kapitel 12.5. Es sollten bei der Montage nur
neue Verschleißteile eingesetzt werden.
 Hinweis:
Die Demontage des Federspeicherteils ist
nicht möglich!
Gewaltsames Öffnen ist unbedingt zu unter-
lassen. ³
LLEEBBEENNSSGGEEFFAAHHRR!!
12.2 MONTAGEVORBEREITUNGEN
 Für die Funktion des BPW Bremszylinders ist
auf der Grundplatte eine Anlagefläche mit
einer Ebenheit von 0,4 mm erforderlich.
 Bei Um bzw. Nachrüstung ist darauf zu
achten, dass keine Beschädigungen an der
Grundplatte oder Anlagefläche vorliegen.
 Die Grundplatten dürfen vor der Zylinder
montage nur grundiert werden (Farbschicht
dicke max. 100 µm).
 Die BPW Bremszylinder sind nur mit den von
BPW mitglieferten Befestigungsteilen zu
montieren. Weitere Anbauteile wie Unter
legscheiben, Bleche, Sicherungsringe etc.
sind nicht zu verwenden.
12.3 MONTAGE MEMBRANZYLINDER
[1] Kontermutter und Gabelkopf auf die Zylinder
druckstange aufschrauben.
[2] Vorgeschriebene Druckstangenlänge zum
Zylinderboden einstellen (Freiraum min. 40 mm
einhalten, siehe Fig. 2!). Gabelkopf mit Konter
mutter zunächst von Hand sichern.
 Federspeicherzylinder siehe Kapitel 12.3
[3] Gestängesteller zurückstellen.
[4] Bremszylinder auf die Grundplatte montieren.
Dabei auf die anzuschließende Bremshebel
länge achten und die Befestigungsbolzen dem
entsprechenden Bohrbild zuordnen.

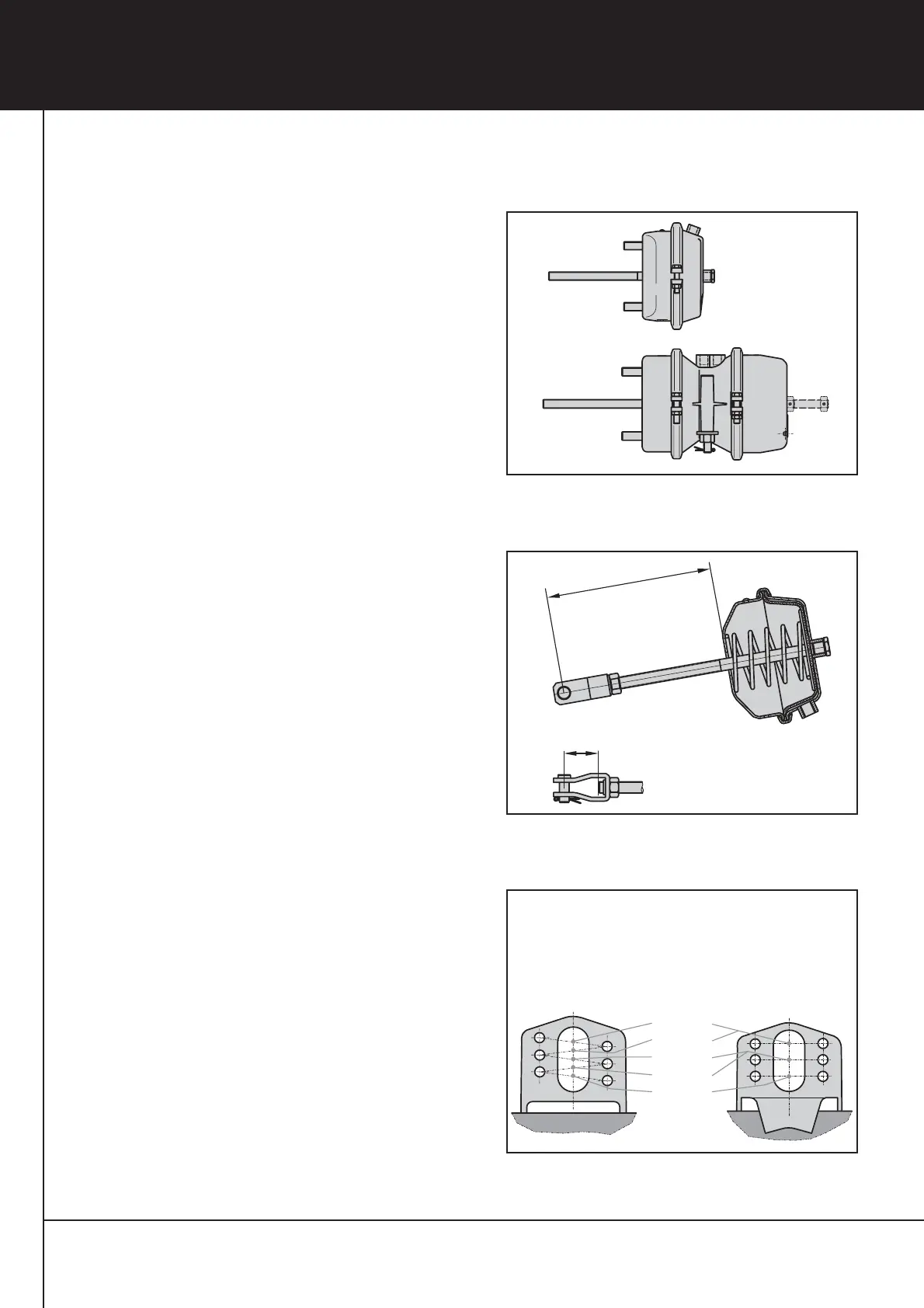

Fig. 1
Fig. 2
Fig. 3
