11.2 MONTAGEANLEITUNG

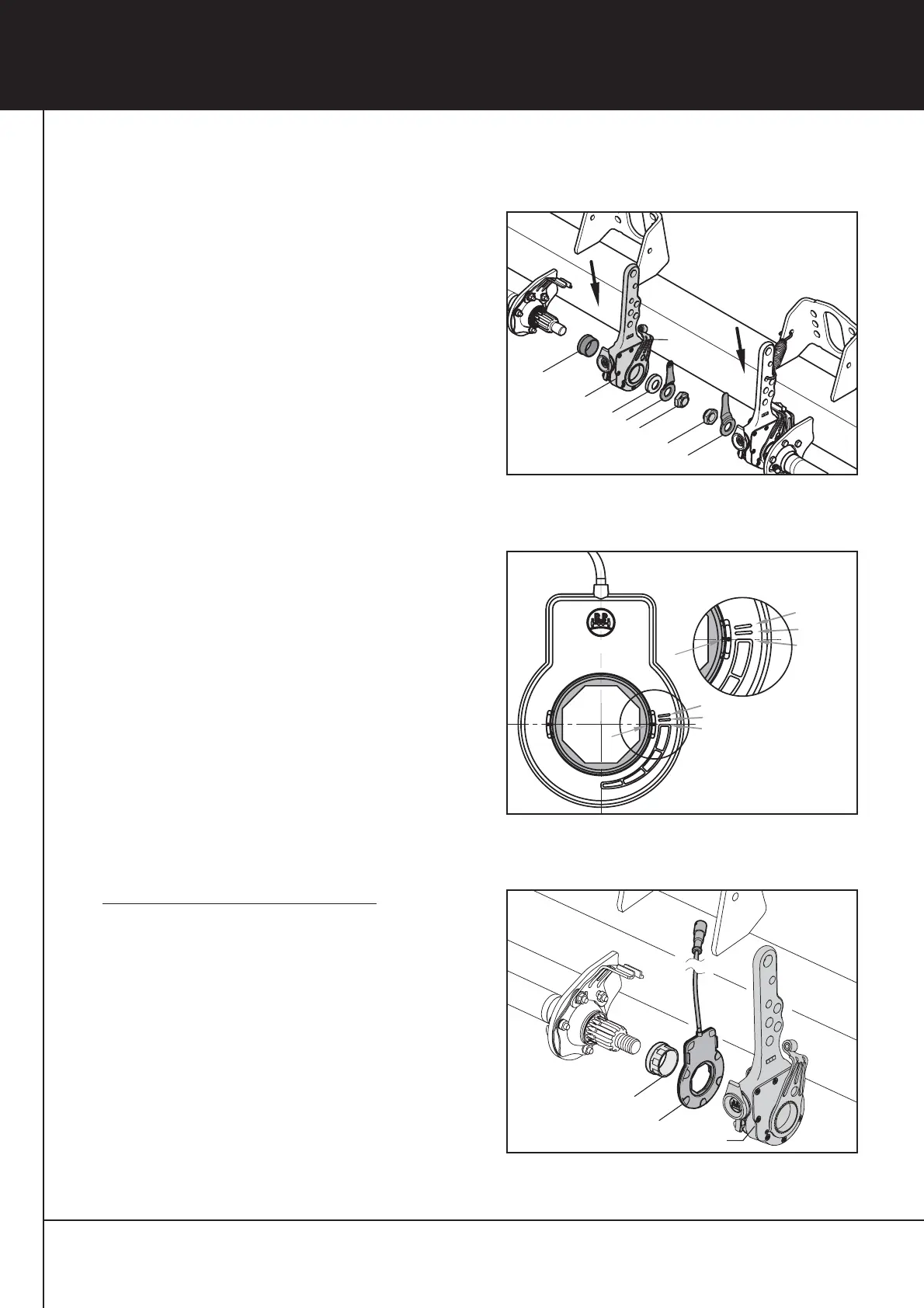

[1] Gestängesteller (8 und 9) zurückstellen und
Bremsbeläge wechseln, siehe Kapitel 4.
[2] Verschleißanzeiger auf der dem Steuerhebel (1)
gegenüberliegenden Seite (siehe Pfeile)
montieren. Einer der beiden Gestängesteller
muss demontiert werden.
[3] Sechskantmutter (7) und BremsbelagVerschleiß
anzeiger (6) demontieren. (Pos. 6 entfällt.)
[4] Auf der Seite des zu demontierenden Gestänge
stellers die Scheibe (5), den automatischen
Gestängesteller ECOMaster (8) und die Buchse
(10) von der Bremsnockenwelle ziehen. (Pos. 10
wird ersetzt.)
[5] Verschleißsensor durch Drehen der inneren
Scheibe auf die Belagdicke einstellen (A).
Seite des demontierten Gestängesteller
[6] Verzahnung der Bremsnockenwelle mit BPW
SpezialLangzeitfett ECOLi
Plus
einstreichen.
[7] Adapterbuchse (13), Verschleißsensor (11)
und den automatischen Gestängesteller
ECOMaster (8) auf die Nockenwelle schieben.
Fig. 4
Fig. 5
Fig. 6
