12.4 MONTAGE FEDERSPEICHER-
ZYLINDER

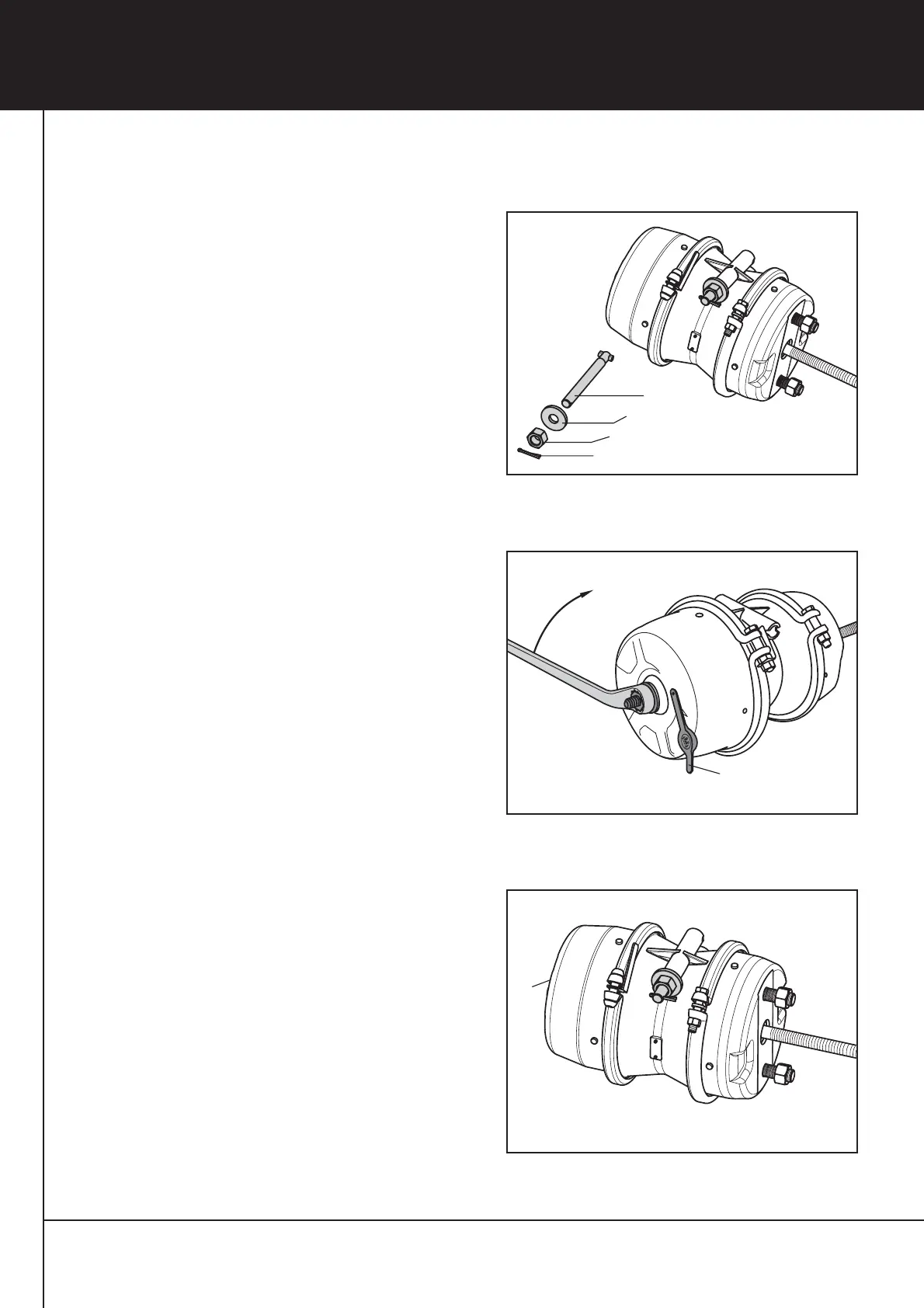

[10] Mechanische Lösevorrichtung, bestehend aus
Gewindestange (1), Scheibe (2), Mutter (3) und
Splint (4), aus der Haltevorrichtung nehmen.
[11] Stopfen (5) an der Kopfseite des Federspeicher
zylinders aufklappen.
[12] Druckluftanschluss 1.2 mit mind. 6 bar belüften.
[13] Gewindestange (1) in den Zylinder stecken und
einrasten.
[14] Scheibe (2) aufsetzen, 6ktMutter (3) aufschrau
ben und den Federspeicher mit einem Ring
schlüssel spannen (Druckstange in 0Hub
Position einstellen).
 Weitere Montage siehe Arbeitsschritt [1] - [9]
für Membranzylinder.
[15] Die mechanische Lösevorrichtung nach der
Zylindermontage demontieren und in die
entsprechende Haltevorrichtung einzusetzen.
[16] Die Mutter mit 20 Nm sichern.
[17] Stopfen (5) in den Bremszylinder einsetzen.
[18] Gestängesteller gemäß Kapitel 10 befestigen
und einstellen.
[19] Druckluftanschlüsse und Verschlussstopfen
mit 45 Nm verschrauben.
 Wir empfehlen je Fahrzeug nur Brems-
zylinder eines Fabrikates einzubauen!
Fig. 7
Fig. 8
Fig. 9
123
12 Bremszylinder
