BPW ECO Plus - Page 50

[13] Lagerbuchse reinigen und mit BPW Spezial
Langzeitfett ECOLi
Plus
(4 g) einstreichen.

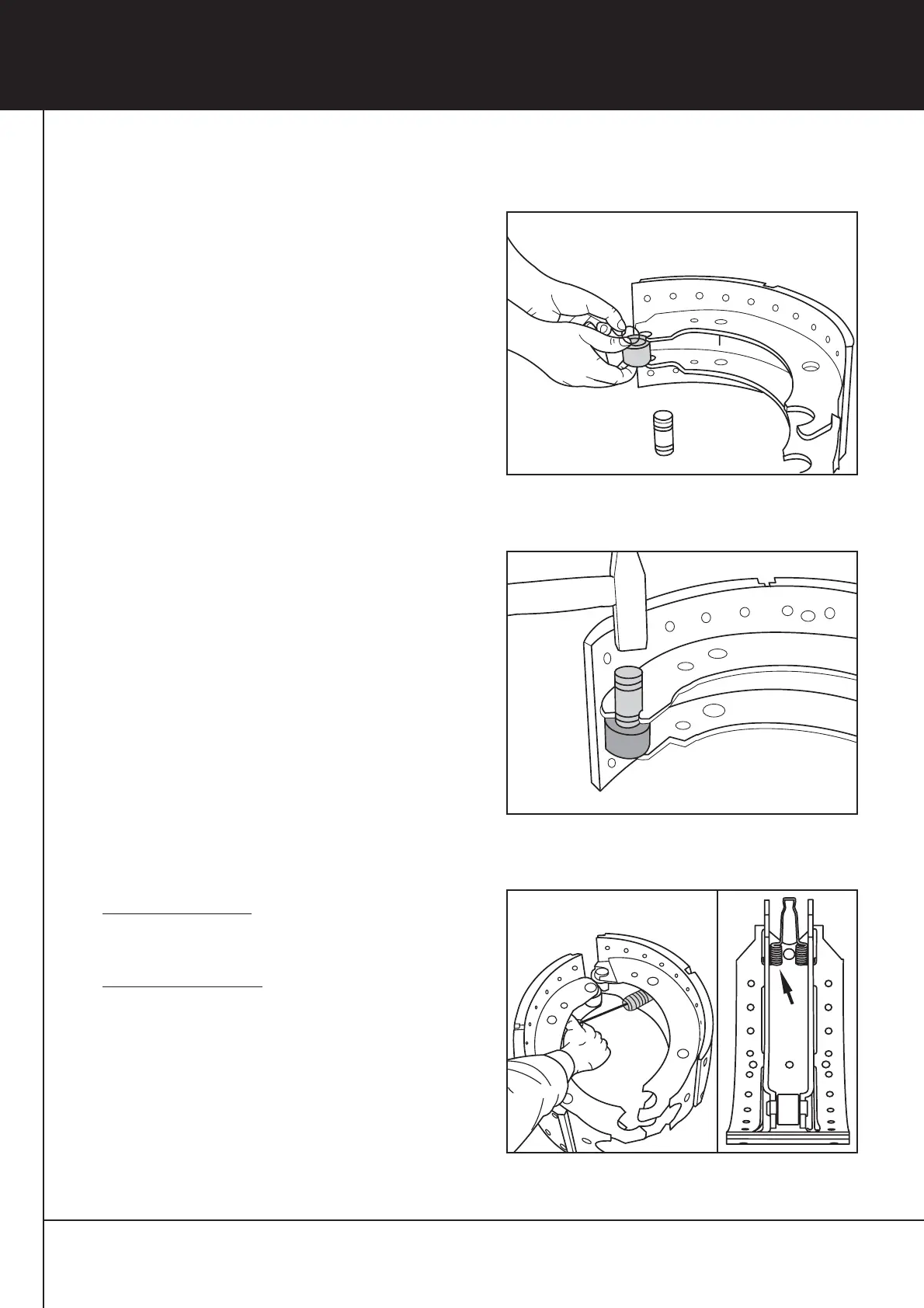

[14] Rolle mit zwei Ringen in die Bremsbackenstege
einsetzen.
[15] Lagerbolzen mit der angefasten Seite nach
unten eintreiben, bis beide Ringe in die Nuten
des Lagerbolzen einfedern.
 Bei jedem Bremsbelagwechsel sind neue
Zugfedern einzusetzen.
[16] Baureihe H (SN 420):
Zugfeder in die Ösen der Bremsbacken
einhängen.
Baur
eihe KH (SN 360):
Neue Ausführung:
Beide Zugfedern in die Laschen an der
Außenseite der Bremsbacken einhängen.
Alte Ausführung:
Kerbstifte so weit in die Bremsbackenstege
einschlagen, dass auf beiden Seiten ein gleicher
Überstand vorhanden ist. Beide Zugfedern
außen an den Kerbstiften einhängen.
[17] Positionsfedern (Pfeil) in die Bremsbacken
einhängen.
Fig. 16
Fig. 17
Fig. 18
46
4 Bremsbelagwechsel
