BPW ECO Plus - Page 96

Stoßring
thrust washer
bague de butée
RadialWellendichtring
radial oil seal
bague d'étanchéité radiale

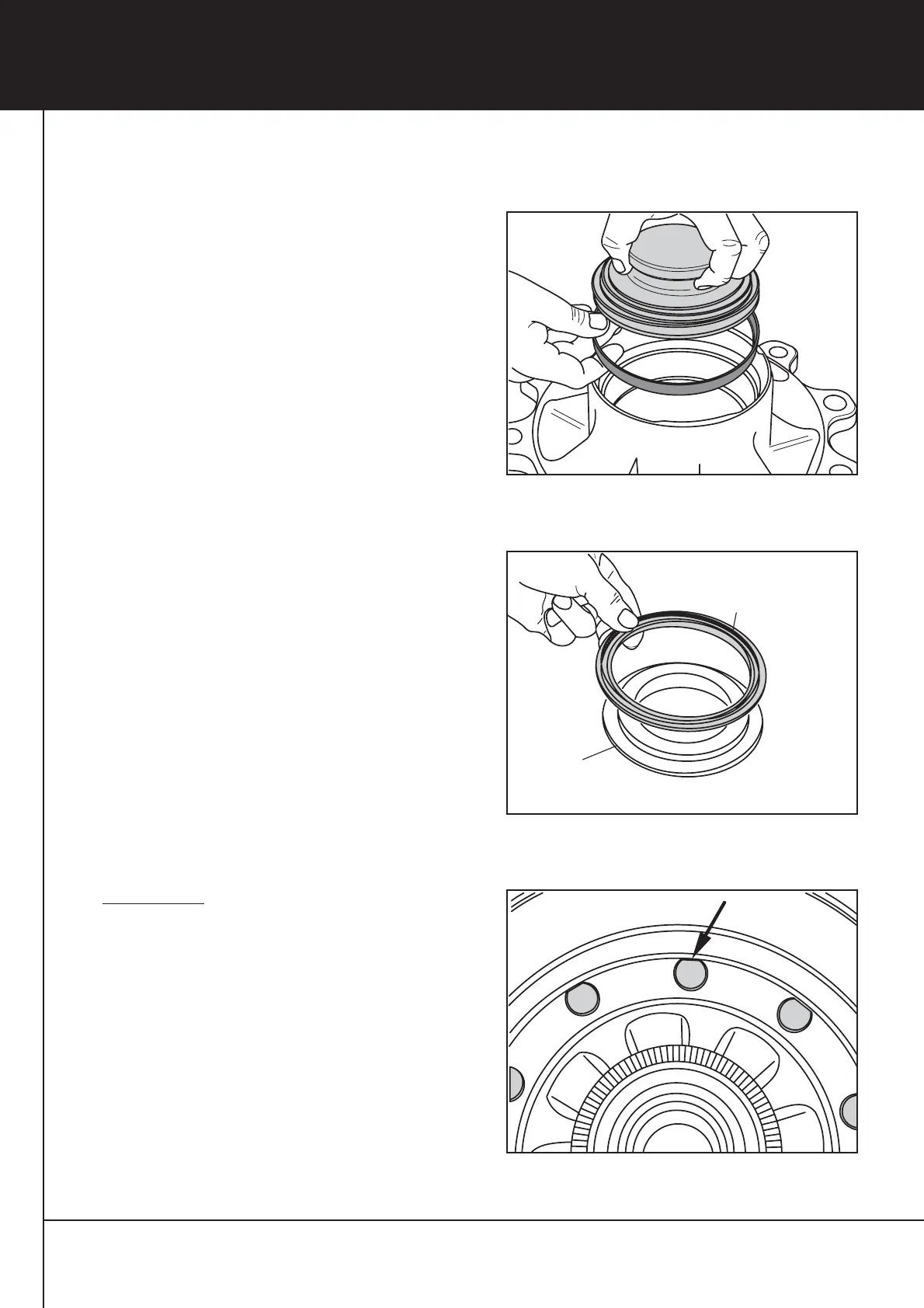

[12] Wellendichtring (auf den Stoßring) und Laufring
für Wellendichtring (in der Radnabe) prüfen.
 Bei Einlaufspuren Laufring in der Radnabe
auswechseln.
[13] Neuen Laufring mit dem BPW Eindrückwerk
zeug
16.005.22111 Ø 139 für Laufring 6  9 t
16.014.22111 Ø 159 für Laufring 10  12 t
zentrisch in die Radnabe eindrücken.
 Bei Verschleiß neuen Wellendichtring mit der
offenen Seite nach oben weisend bis zur
Anlage auf den Stoßring aufdrücken.
Dichtlippe mit BPW Spezial-Langzeitfett
BPW ECO-Li
Plus
einstreichen.
Wendelbolzen
 Bundbolzen siehe Seite 5-12.
 Radbolzen auf Wiederverwendbarkeit prüfen,
ggf. neue Radbolzen verwenden.
[14] Bremstrommel auf die Radnabe legen.
Auf saubere Anlageflächen achten.
[15] Radbolzen so weit wie möglich in die Nabe
einstecken bzw. einschlagen, dabei auf die
Verdrehsicherung in der Bremstrommel achten
(Pfeil). Die abgeflachte Kopfseite des Radbol
zens muss am Bremstrommelbund anliegen.
Fig. 31
Fig. 32
Fig. 33
511
5 Nabeneinheit zerlegen und zusammenbauen
