BrakeForceOne H2O - Bremsgriff Montieren

6 7
DEUTSCH
– Sicherstellen, dass der Bremssattel plan und verwindungsfrei auf dem
Adapter bzw. direkt auf den Montagesockeln auiegt.
Arbeitsschritte zur Montage des Adapters:
) Montagesockel Standard und Größe von Gabel und Rahmen ermitteln
(Hersteller).
) Dem Durchmesser der Bremsscheibe entsprechenden Adapter ermitteln.
) Sicherstellen, dass die Kontaktächen der Montagesockel exakt plan
gefräst und frei von Lackresten sind.
) Sicherstellen, dass der Adapter plan und verwindungsfrei auf den
Montagesockeln auiegt.

Sollten Sie ermittelt haben, dass kein Adapter für die Montage Ihrer
Scheibenbremse erforderlich ist („Direktmontage“), überspringen Sie die
folgenden 3 Schritte.
) Adapter in korrekter Position auf den Montagesockel auegen (Abb. 2).
Pfeilrichtung beachten.
) Beide Schrauben von Hand ansetzen und ca. 2–3 Umdrehungen
eindrehen.
) Schrauben schrittweise abwechselnd festziehen bis ein Anzieh-
drehmoment von 8 N·m (71 lbf·in) erreicht ist.
2.3 Bremsgriff montieren
⚠⚠
Bremsüssigkeitsverlust, Lufteinschluss und Beschädigung der
Dichtungen durch zu weit ausrückende Bremssattel-Kolben.
Transportsicherung im Bremssattel belassen, bis das Laufrad mit montierter
Bremsscheibe eingebaut wird. Keinesfalls Bremsgriff ziehen, wenn weder
Transportsicherung noch Bremsscheibe zwischen den Bremsbelägen sitzt.
⚠⚠
Beschädigung der Bremsleitung.
Bremsleitung keinesfalls knicken, gewaltsam biegen oder verdrehen.

Für die optimale Ergonomie kann es sein, dass Bedienelemente von
Schaltung, Dämpfung und/oder Sattelstütze umgesetzt werden müssen.
Testen Sie welche Kombination Ihnen die beste Ergonomie bietet.

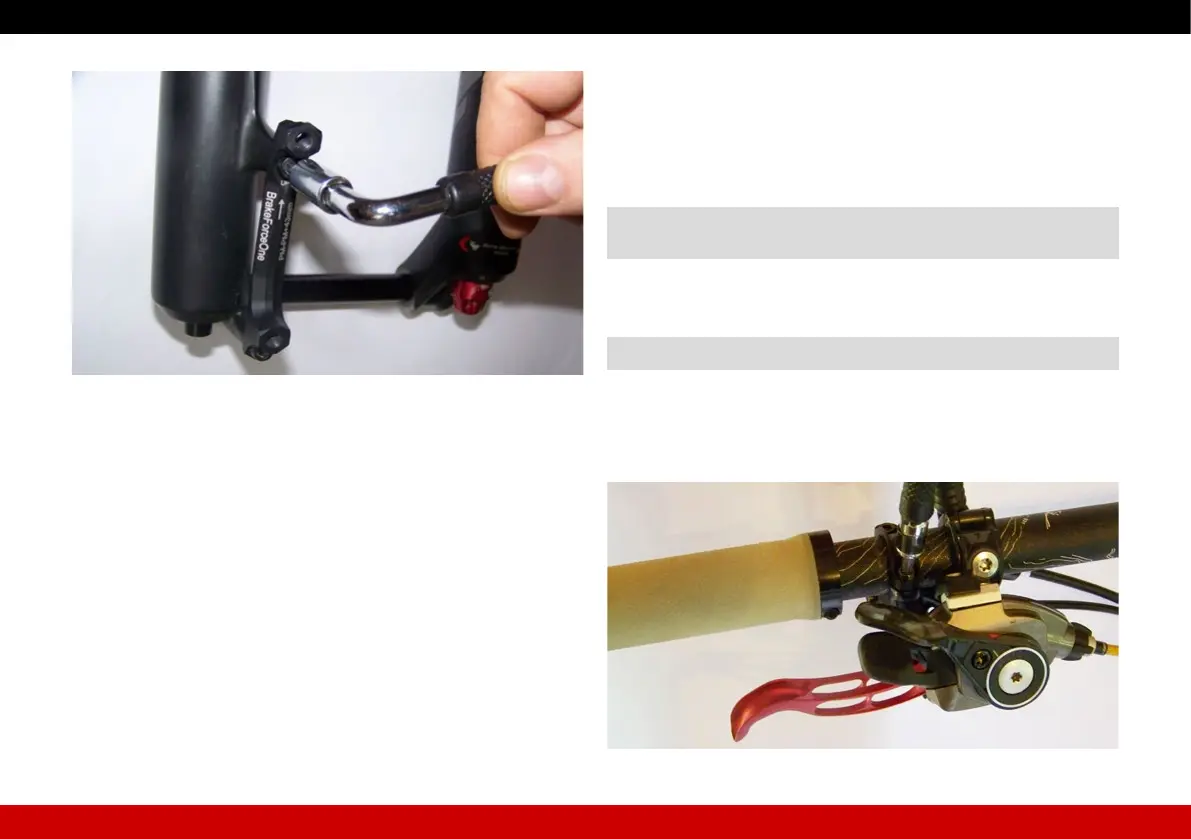

Abbildung 2
Abbildung 3
