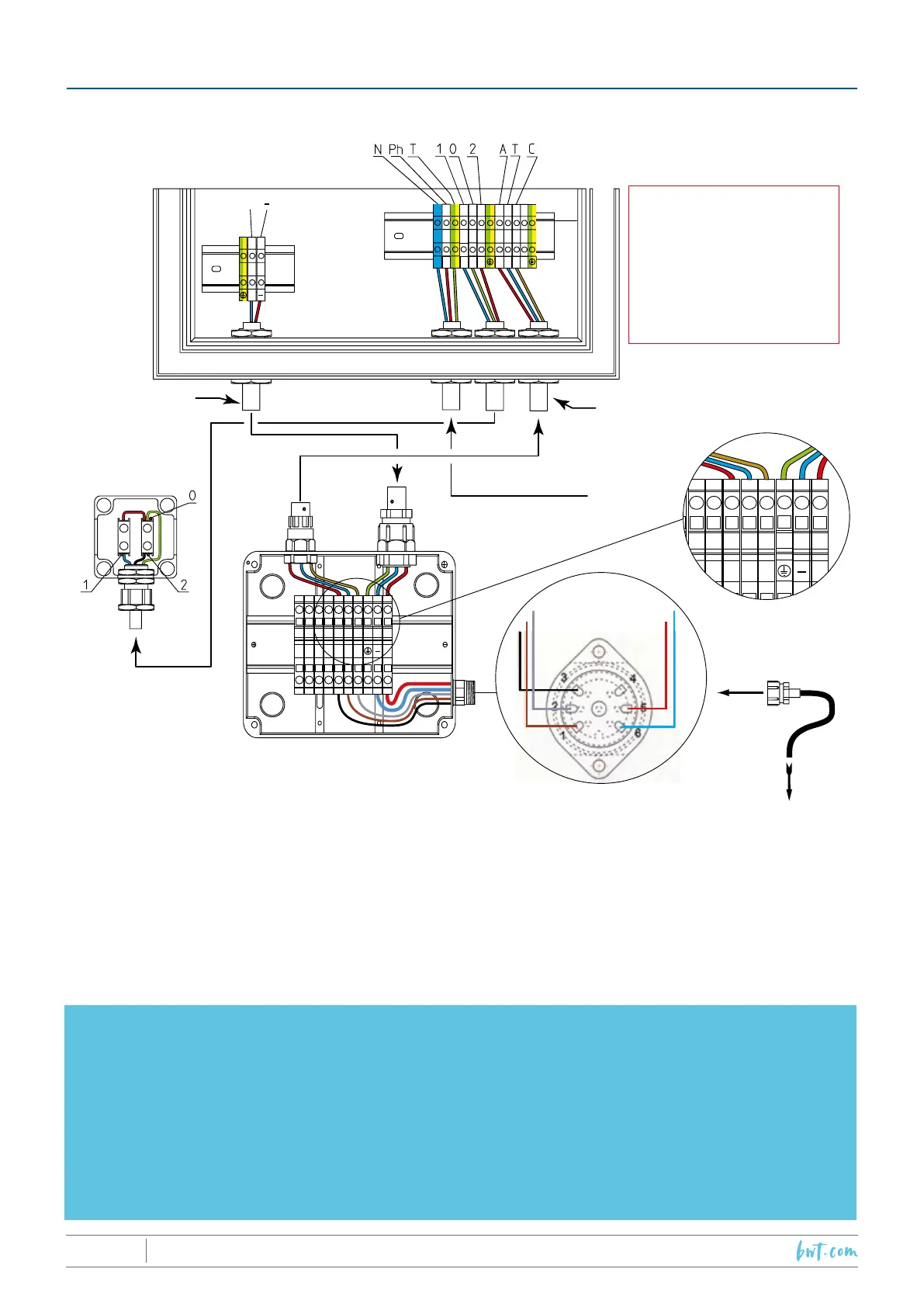

Le câblage électrique de la motorisation COVERDECK doit être réalisé suivant le schéma ci-dessus par
un professionnel expérimenté.
Prévoir en amont une protection par disjoncteur différentiel de 30 mA.
Pour un bon fonctionnement, il est impératif de respecter les sections des conducteurs.
+
+
AT C
A
T
1
2
3
4
5
6
C
+
+
+
AT C
-
Alimentation 220V + terre
Bornier de raccordement du coffret électrique
3x2,5²
3x1² blindé ou 3x1² dont le diamètre
extérieur est inférieur à 8mm
Boîtier de
commande
à clef
3g4² jusqu’à 20m
3g6² jusqu’à 30m
HO7RNF
ou HO6RNF
3x1²
Vers moteur COVERDECK
(déjà câblé en usine)
+
+
+
+
Ph
1
0
2
A
T
C
E
N
T
6. CÂBLAGE ÉLECTRIQUE
ATTENTION
La borne de terre
du coffret doit être
raccordée à la terre
de protection de
l’installation
Control panel connection terminal
IMPORTANT
PLACER LE COFFRET ÉLECTRIQUE À L’ABRI DU SOLEIL.
INSTALLER LE BOÎTIER DE COMMANDE À CLEF EN UN LIEU D’OÙ L’ON PEUT FACILEMENT VOIR
LA TOTALITÉ DE LA PISCINE.
TOUTE MODIFICATION DE L’ÉQUIPEMENT D’ORIGINE TELLE QUE :
- MODIFICATION DE L’ARMOIRE ÉLECTRIQUE.
- INSTALLATON D’UNE TÉLÉCOMMANDE.
- REMPLACEMENT OU MODIFICATION DU BOÎTIER DE COMMANDE À CLEF.
REPRÉSENTE UN DANGER POUR LA SÉCURITÉ ET ENTRAÎNERA L’ANNULATION AUTOMATIQUE DE LA GARANTIE
AINSI QUE L’ENTIÈRE RESPONSABILITÉ DE SON AUTEUR.
2019/01 - Indice de révision : N - Code : 34201 PROTECTION & SÉCURITÉ
10/60
