Terminer le serrage à l’aide de la clef six
pans n° 5.
Raccordement électrique :
- Effectuer les raccordements électriques sur le boîtier de connexion
(alimentation moteur et câble de fins de course).
Voir le schéma page suivante pour les détails de connexion.
- Fixer le boîtier de connexion sur sa plaque support (choisir la position
avec laquelle les différents câbles passeront le mieux). Utiliser les 4 vis
CHC M4 x 16 et la clef six pans n° 3 pour la fixation.
26
27

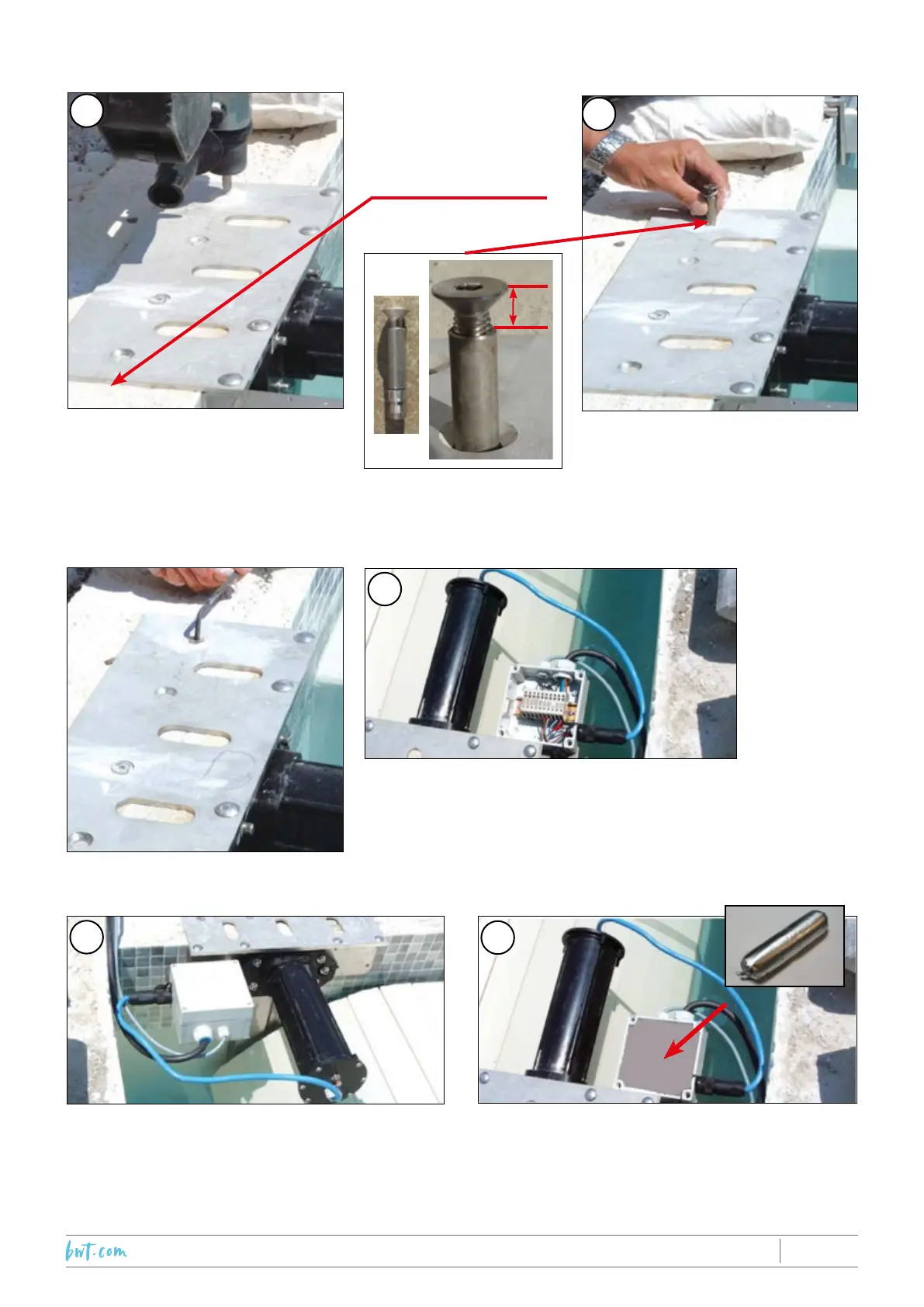

Lorsque l’ensemble est bien en place, procéder à sa fixation :
Vérifier que le haut de chaque flasque
est bien plaqué contre la paroi de la
piscine. Percer Ø 10 mm, profondeur 80
mm, au travers des trous des flasques.
Dans le cas d’une piscine “Blokit”,
percer dans les trous le plus éloignés
du bassin.
Présenter les ensembles chevilles dans
les trous et les enfoncer au maillet jusqu’au
contact de la tête de vis sur la plaque.
24
25
Vérifier que la plaque
sous margelle est bien
horizontale. Procéder au
calage par en-dessous
si nécessaire.
Visser les vis dans la cheville
Upat express en les laissant
dépasser de 10 mm.
10 mm
28
Refermer le boîtier de connexion.
- Connecter le câble du moteur sur le connecteur rapide
du boîtier de connexion.
- Procéder au réglage des fins de course (voir page 11).
Après vérification du câblage et du bon fonctionnement
des fins de course, procéder au coulage du potting
(poche de résine auto-nivelant), jusqu’à immersion total
du bornier et des fils. Refermer le boîtier de connexion.
Attention après cela aucune intervention ne pourra se
faire sur le boîtier.
