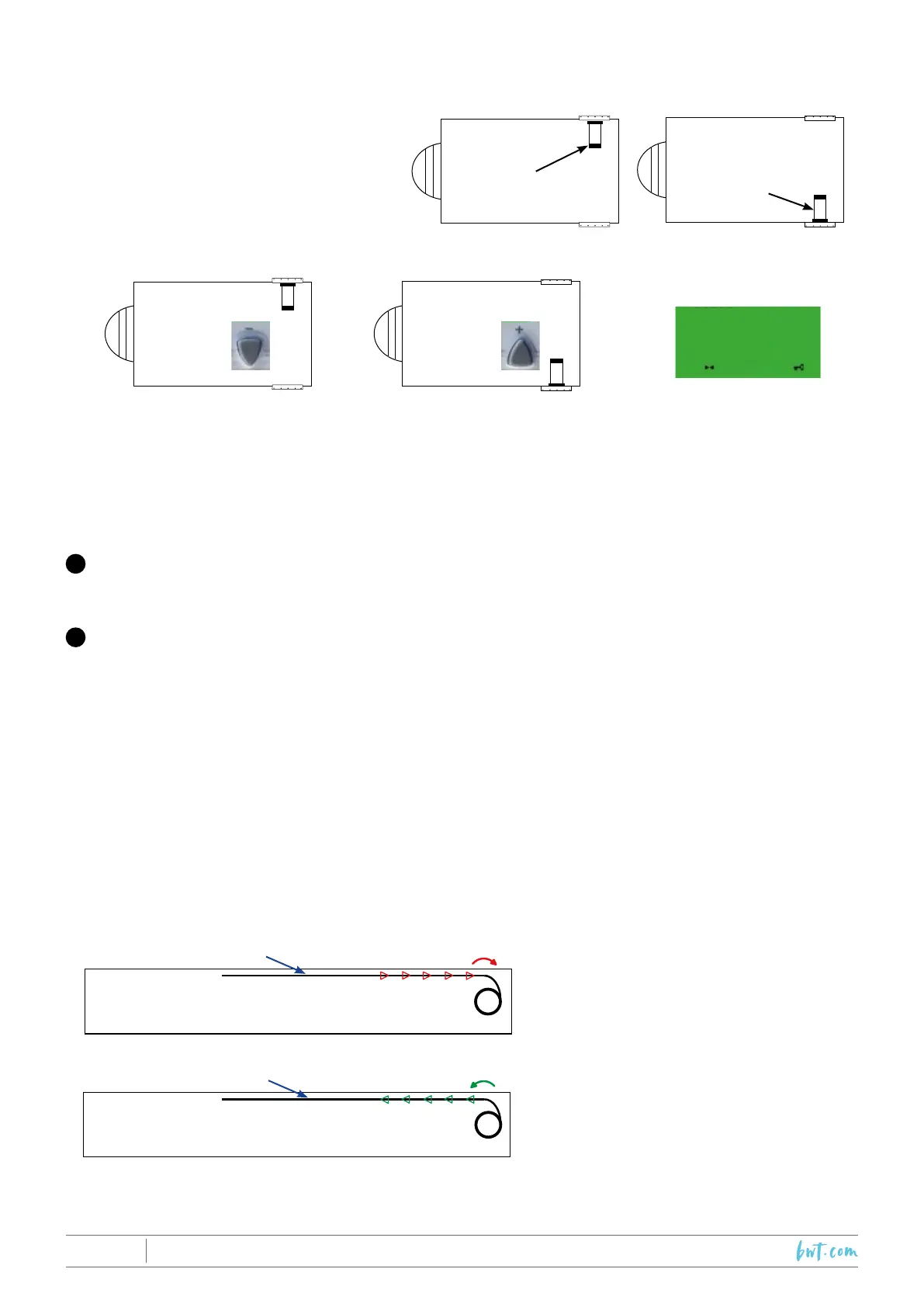

10.2.3 Étape 3 : Choix côté moteur
Moteur
à droite
Moteur
à gauche
A ce stade de la programmation il faut
indiquer à l’automate l’emplacement du
moteur par rapport à la piscine.
En se référant aux exemples ci-contre :
Moteur à droite,
appuyer sur
Moteur à gauche,
appuyer sur
00000
A=INI-803
B=INI-804
B
B
SENS DE ROTATION DE L’AXE DE LA COUVERTURE
La couverture doit s’enrouler en passant par le dessus de l’axe.
OUVERTURE de la piscine :
Enroulement de la couverture
sur l’axe.
FERMETURE de la piscine :
Déroulement de la couverture
sur l’axe.
Bassin
Bassin
Couverture
Couverture
10.2.4 Étape 4 : Contrôle de la rotation de l’axe
Basculer la clef sur «OUV» et, simultanément, vérier les deux points suivants, dans cet ordre :
Le chiffre de l’indicateur compteur augmente.
Si l’indicateur compteur diminue, éteindre l’automate (ON/OFF), inverser les ls arrivant aux bornes “
1 “ et “ 2 “ dans le coffret électrique. Puis, rallumer l’automate et reprendre depuis l’étape 2.
Le tablier s’enroule autour de l’axe.
Si le tablier s’enroule à l’envers, éteindre l’automate (ON/OFF), vérier le bon raccordement des
ls arrivant aux bornes repérées “ + ” et “ - ” dans le coffret électrique. Puis, rallumer l’automate et
reprendre depuis l’étape 2.
Nota : Dans le fonctionnement normal, lorsque l’on bascule la clef sur «FER», l’indicateur compteur
diminue et le tablier se déroule.
Pour tout autre problème intervenant à cette étape se référer à la page 17 : “Problèmes rencontrés”.
1
2
