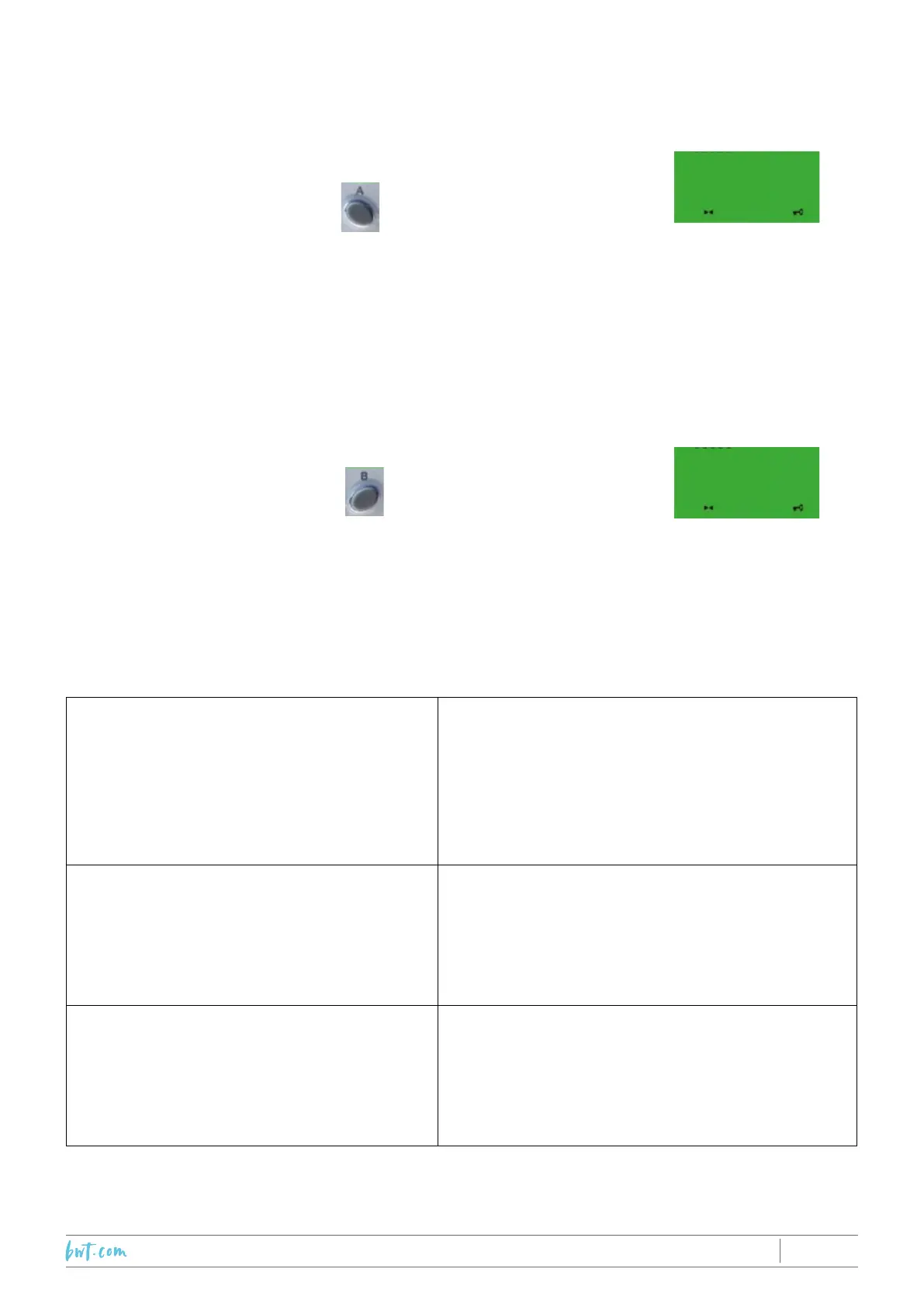

10.2.5 Étape 5 : Mémorisation position bassin fermé
En actionnant “FER” sur la commande à clef, amener le tablier en position
fermé (complètement déroulé, la première lame touche le mur opposé à
l’axe), puis appuyer sur la touche . La lettre “M” apparaît à côté de
INI-803 pour indiquer que la position a bien été mémorisée, et le
compteur se remet à zéro.
10.2.6 Étape 6 : Mémorisation position bassin ouvert
En actionnant “OUV” sur la commande à clef amener le tablier en position
ouvert (complètement enroulé, la première lame est à 10 cm sous le niveau
de l’eau), puis appuyer sur la touche . La lettre “M” apparaît à côté de
INI-804 pour indiquer que la position a bien été mémorisée.
Rappel : Pendant l’enroulement, le chiffre indicateur du compteur augmente.
Problèmes pouvant être rencontrés à l’étape 4 de la programmation
Le moteur ne tourne pas.
Vérier le bon branchement du connecteur rapide
sur le boîtier de connexion.
Vérier le bon raccordement des ls arrivant
aux bornes repérées “ + “ et “ - “ dans le coffret
électrique.
Le moteur tourne et entraîne l’axe, mais
l’indicateur de compteur n’évolue pas.
Vérier le bon raccordement des ls arrivant aux
bornes repérées “ A “, “ T “ et “ C “ dans le coffret
électrique et le boîtier de connexion.
Le moteur est bien raccordé aux bornes “ +
“ et “ - “, mais le moteur enroule le tablier à
l’envers.
Vérier que l’étape 3 (positionnement du moteur)
est bien respectée. Si le problème persiste,
éteindre l’automate (ON/OFF), inverser les ls
arrivant aux bornes repérées “ + “ et “ - “ dans le
coffret électrique.
00000
A=INI-803M
B=INI-804
04340
A=INI-803M
B=INI-804M
B
B
