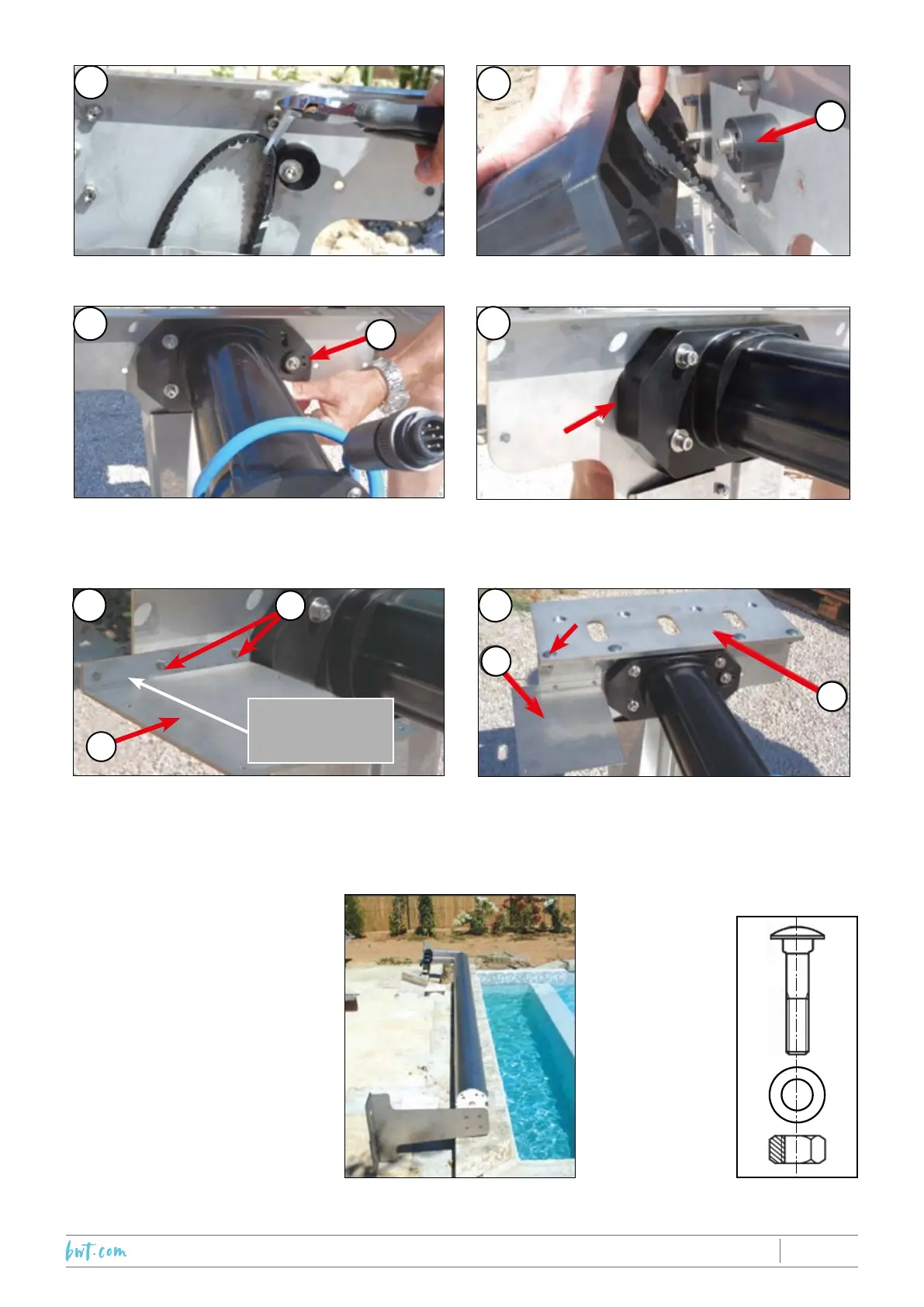

Couper et jeter le collier rilsan qui maintient la courroie
attachée au flasque moteur.
11
Passer la courroie autour de la poulie du moteur.
Ne pas desserrer l’excentrique de tension (C).
12
L’ensemble est maintenant prêt à être immergé.
On peut passer à la phase immersion et fixation décrite en pages suivantes.
Mettre en place le moteur sur le flasque avec les vis CHC
M6x25 + rondelles Z6 + rondelles élastiques Ø6. Ne pas
toucher à l’excentrique de tension (C). Celui-ci a été réglé
en usine pour une tension optimale de la courroie.
13
Avant de serrer les vis CHC M6x25, vérifier que le
moteur est bien en place et plaqué contre le flasque.
14
C
C
Fixer les plaques inox sous margelle (F) sur les
flasques. Utiliser pour la fixation les vis à collet carré,
les rondelles Z8 et écrous H M8.
Remarque : cette opération peut aussi bien être faite à
tout autre moment de la préparation
Poser l’équerre de fixation du boîtier de connexion (D).
Attention, celle-ci devra être située entre le moteur et
le mur arrière de la piscine et non pas entre le moteur
et la poutre. Utiliser les vis FHC M6x16 + rondelles Z6
+ écrous nylstop H M6 pour la fixation (E).
15 16
D
D
F
E
Partie recourbée
vers le haut
*
*
