PRO FARMER TRIPLEXPRO FARMER TRIPLEX

PRO FARMER TRIPLEX

PRO FARMER / TS • GENIUSPRO FARMER / TS • GENIUS

PRO FARMER / TS • GENIUS

STANDARD FOXSTANDARD FOX

STANDARD FOX

USO E MANUTENZIONE USO E MANUTENZIONE

USO E MANUTENZIONE

OPERATING AND SERVICEOPERATING AND SERVICE

OPERATING AND SERVICE

Rev. 02

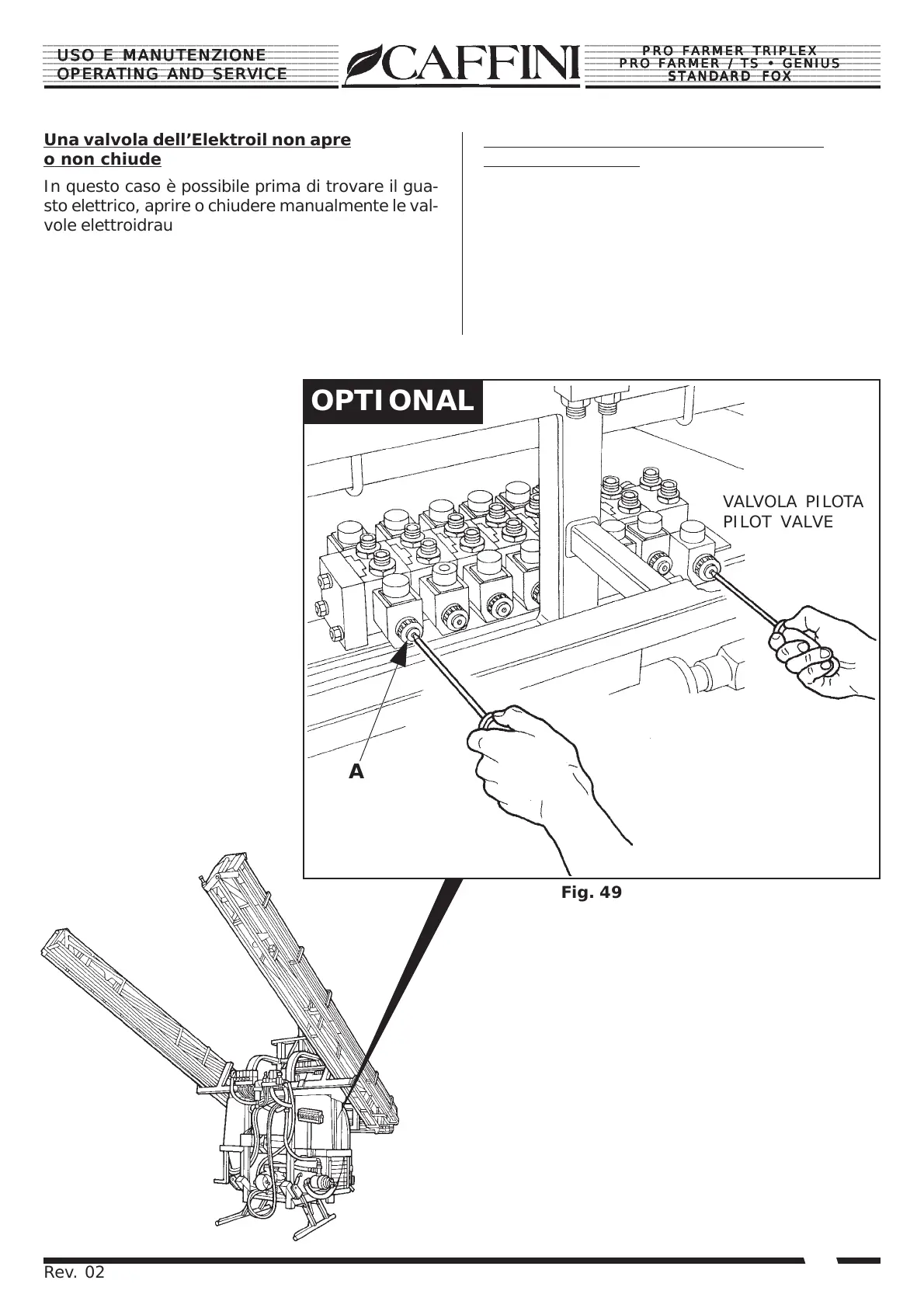

Fig. 49

OPTIONAL

VALVOLA PILOTA

PILOT VALVE

Una valvola dell’Elektroil non apre

o non chiude

In questo caso è possibile prima di trovare il gua-

sto elettrico, aprire o chiudere manualmente le val-

vole elettroidrauliche procedendo come segue:

Spingere il pistoncino posto all’interno della

valvola pilota (Fig. 49), quindi simultaneamente

spingere il pistoncino della valvola corrisponden-

te al pistone idraulico che vogliamo comandare

(ad esempio A).

A valve of the Elektroil does not open

or does not close

Before finding the electric failure, in this case it

is possible to open or close by hand the

electrohydraulic valves by acting as follows:

Push the small piston located inside the pilot

valve (Fig. 49), then simultaneously push the

small piston of the valve relative to the hydraulic

piston you want to control (example A).
