Calorex Pro-Pac 45 - Page 149

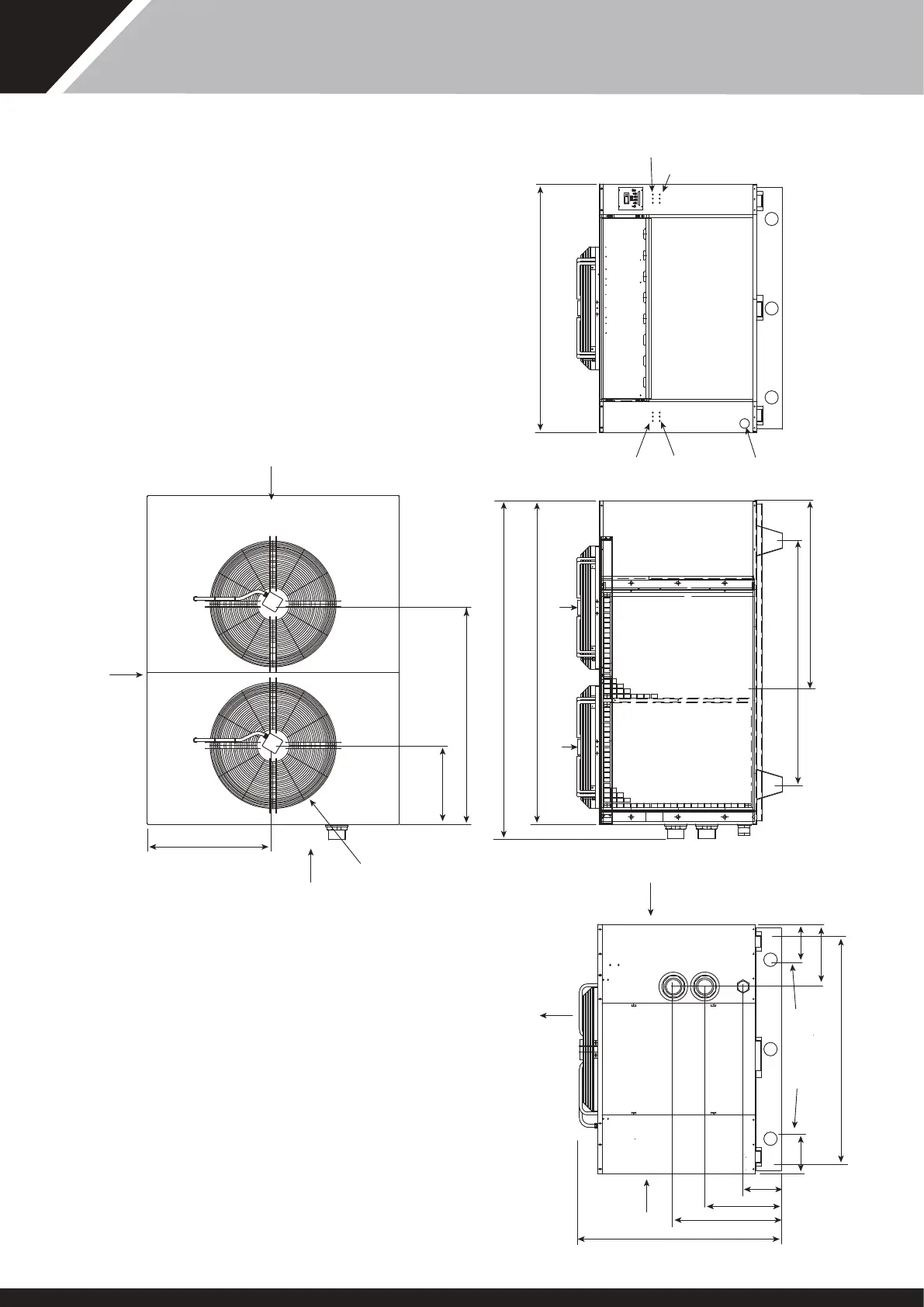

PROPAC PPT140BM
DIMENSIONES EN mm
ISSUE 1
PERMITIR 500mm PARA ACCEDER A LOS PANELES DE SERVICIO
CONEXIONES DE AGUA 4" BSPM DRENAJE 2" CONDENSADO 1½" BSPM
PANEL DE SERVICIO
PANEL DE SERVICIO
PANEL DE SERVICIO
VENTILADOR NOMINAL
DIAMETRO 815
821
514.50
1437.50
SALIDA
DE AGUA
ENTRADA
DE AGUA
2146
2250
PANEL DE SERVICIO
CAJA ELECTRICA
1650
PANEL DE
SERVICIO
CONSOLA
INTERRUPTOR
AP
INTERRUPTOR
BP
(SE REINICIA
AUTOMATICAMENTE EN
UNIDADES Y)
21
0 1
INTERRUPTOR
AP
INTERRUPTOR
BP
(SE REINICIA
AUTOMATICAMENTE
EN UNIDADES Y)
ENTRADA DE
RED
VENTILADOR
2
VENTILADOR
1
*1616
1290
CONDENSADO FUERA
POSICION EN LA BASE
*FIJAR LOS CENTROS PARA
ASEGURAR LA MAQUINA
ENTRADA
DE AIRE
SALIDA DE
AIRE
PANEL DE
SERVICIO
1340
254
1562*
254
CONDENSADO FUERA
POSICION EN LA BASE
ENTRADA
DE AIRE
252
712
DRENAJE
504
408
45
SD566252 ISSUE 51
