E-MXAM E-MXPM E-NGXM Rev6 - Bedieningsvoorschrift Pagina 51 / 96
zijn aangebracht zonder toestemming van de fabrikant
(zie par. 1.5);
- in het geval van ingrepen van technische aard die
uitgevoerd zijn door personeel dat daarvoor van de
fabrikant geen toestemming had;
- in het geval van niet uitgevoerd onderhoud zoals dat
voorzien is in dit handboek.
1.5. Technische servicedienst
Iedere willekeurige informatie over de documentatie, de
service en onderdelen van het apparaat kan aangevraagd
worden bij: Calpeda S.p.A. (zie par. 1.2).
2. TECHNISCHE BESCHRIJVING
Drukverhogingsinstallatie met geïntegreerde besturing,
voorzien van geïntegreerde drukomzetter die automatisch
inschakeling van de pomp bestuurt bij opening van de
tappunten en uitschakeling ervan bij sluiting.
Het beschermt de pomp:
- tegen droogloop;
- tegen werking met gebrek aan water in aanzuiging
(vanwege een gebrek aan water in de toevoerleiding
onder water, vanwege niet ondergedompelde zui-
gingsslang of buitensporige aanzuighoogte, vanwe-
ge luchtinlaat bij aanzuiging);
Uitvoering met pomplichaam uit AISI 304 met PPO-GF20
waaier.
E-MXP: uitvoering met meertrapspompen
E-NGX: uitvoering met zelfaanzuigende pompen
E-MXA: uitvoering met zelfaanzuigende meertrapspompen
2.1. Voorzien gebruik
Voor schone, niet explosieve of ontvlambare, niet
agressieve vloeistoffen (niet gevaarlijke gezondheid of
omgeving) zonder abrassieve stoffen en vaste delen.
Vloeistoftemperatuur: 0 °C tot +35 °C (0 °C tot +50 °C
voor E-MXP).
2.2. Onjuist gebruik dat redelijkerwijs te voor-
zien valt
Het apparaat is uitsluitend ontworpen en gemaakt voor
het gebruik dat beschreven is in par. 2.1.
Het is ten strengste verboden om het apparaat
onjuist te gebruiken en voor doeleinden die niet
beschreven zijn in dit handboek.
Het onjuiste gebruik van het product tast de
veiligheids- en efciëntiekenmerken van het apparaat
aan. De rma Calpeda S.p.A. kan niet verantwoordelijk
worden gehouden voor defecten of ongelukken die te
wijten zijn aan het niet in acht nemen van de hierboven
omschreven verboden.
Gebruik het apparaat niet in vijvers, bassins
en zwembaden wanneer daar zich mensen in
bevinden.
2.3. Markering
Hieronder staat een kopie van het identicatieplaatje dat
zich op de buitenkant van de pomp bevindt.
1 Pomptype
2 Capaciteit
3 Opvoerhoogte
4 Motorvermogen
5 Voeding voltage
6 Nom. motorstroom
7 Opmerkingen
8 Frequentie
9 Operation Duty
10 Isolatieklasse
11 Gewicht
12 cosø
13 Toerental tpm
14 Protection
15 AAAA het
fabricagejaar
15 XXXX
Serienummer
16 Certicaat
Voorbeeld pomp typeplaatje
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X mIP XX
n XXXX/min
220∆/380Y V3~50Hz cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. TECHNISCHE EIGENSCHAPPEN
3.1. Technische gegevens
Afmetingen en gewicht (zie technische catalogus).
Nominale snelheid 2800 rpm
IP X4-bescherming
Netspanning/frequentie:
1~ 230V ± 10% 50 Hz
Controleer de beschikbare frequentie en voltage.
(de gegevens moeten overeenkomen met het motor
typeplaatje).
Met de electrische gegegens op het motor typeplaatje
bedoeld men het nominale motorvermogen.
Geluidsniveau: < 70 dB(A)
Aantal starts per uur maximaal 120 met regelmatige interval.
De maximale druk voor het pomphuis bedraagt 80 m
(8 bar).
Maximale zuigdruk: PN (Pa) - Hmax (Pa). [1bar =
100.000 Pa].

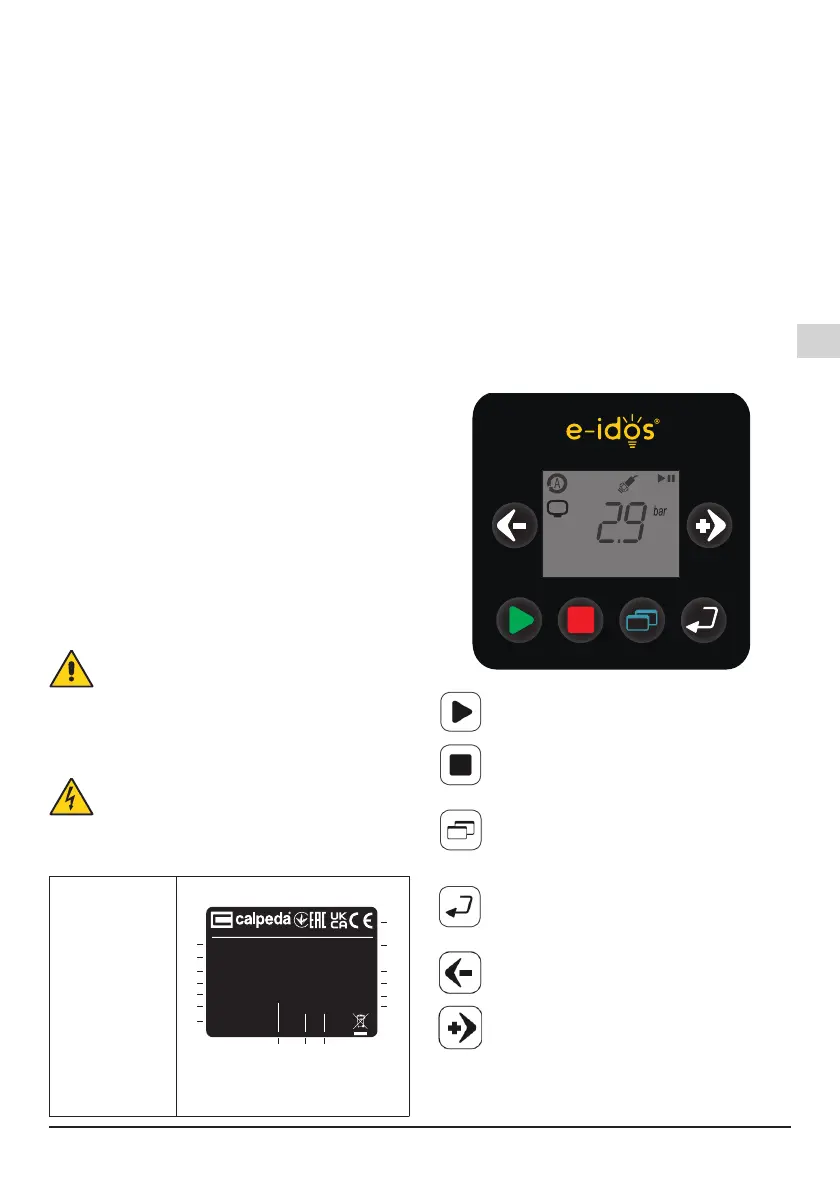

3.2. Knopfuncties
De besturingsinterface bestaat uit een bedie-
ningspaneel met 6 knoppen, elk met een specieke
functie vermeld in de tabel.
P460.REV02
Start de pomp
Stopt de pomp
Geeft toegang tot de programmeringspara-
meters van het product.
Indien reeds in de functie programmering,
dan keert u met deze knop terug naar het
bovenste menu.
Geeft toegang tot de programmeringspara-
meters. Indien de waarde van de parameter
gewijzigd is, kan met deze knop de aange-
geven waarde bevestigd worden.
Reset eventuele fouten.
Verlaagt de waarden of wijzigt de weerge-
geven parameter.
Verhoogt de waarden of wijzigt de weerge-
geven parameter.
3.3. Omgeving waarin de pomp wordt geplaatst
Installatie in een goed geventileerde ruimte die
beschermd wordt tegen weersinvloeden, met een
maximum omgevingstemperatuur van 40 °C.
