Pag. 19 - Manuale FA01810-IT - 06/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifi ca in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

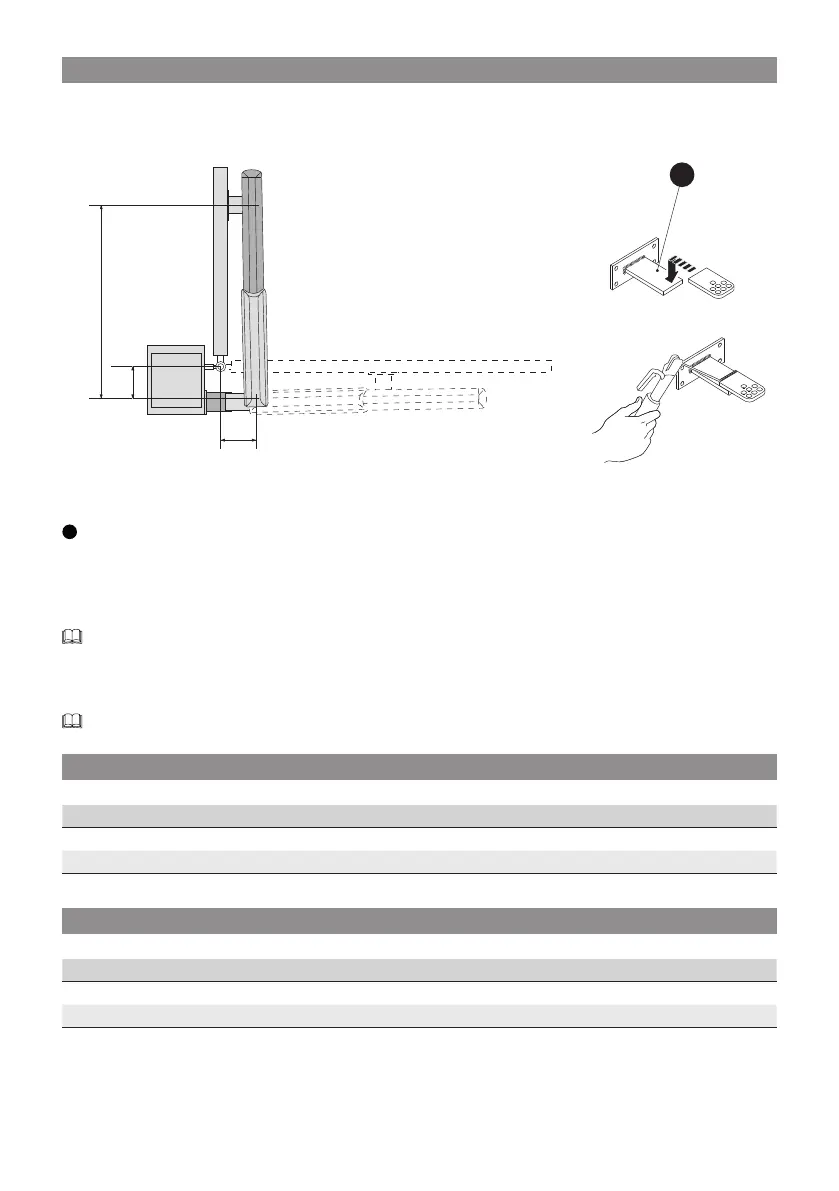

APERTURA VERSO L'ESTERNO
1
2
A
A
B
E
A
Sta a supplementare (non fornita)
Rilevare le quote A e B.
Fissare la sta a di fi ssaggio al pilastro a una sta a supplementare e applicarla al pilastro.
Aprire il cancello e rilevare la quota E.
Apertura max cancello: 90°.
Fissare la sta a di fi ssaggio al cancello.
Eseguire i collegamenti elettrici.
Riposizionare e regolare il gruppo microinterruttore di stop in apertura.
Rispettare le quote indicate nella tabella.
A3000 A3006 A3010 A3100 A3106
Apertura anta (°) A B E
90 130 130 720
90 130 130 720
A5000 A5006 A5010 A5100 A5106
Apertura anta (°) A B E
90 200 200 920
90 200 200 920

CAME A3000 Specifications

General

Max Gate Weight	800 kg
Power Supply	230 V AC
Motor Voltage	230 V AC
Thrust	3000 N
Intermittence Factor	30%
Operating Temperature	-20°C to +55°C
Protection Level	IP54
Voltage	230 V
Safety Features	Obstacle detection
