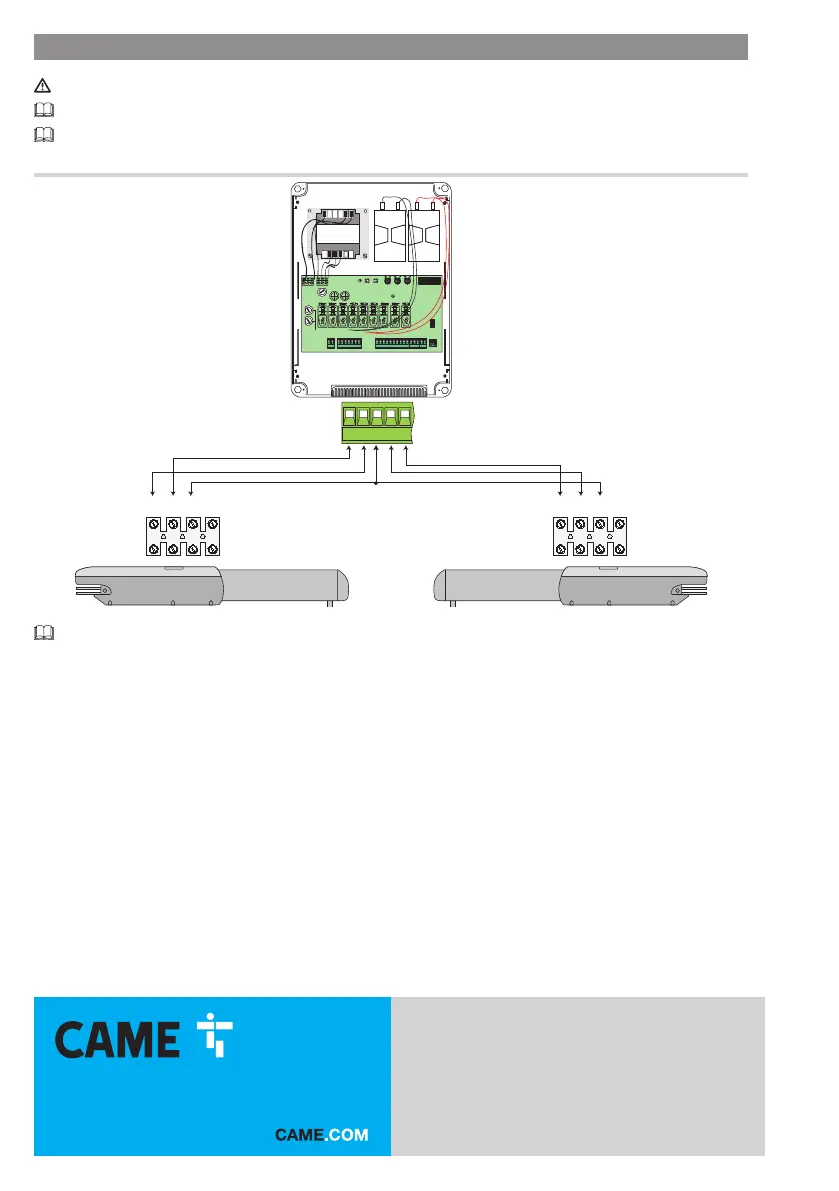

COLLEGAMENTI ELETTRICI
Prima di intervenire sul quadro di comando, togliere la tensione di linea.
Per poter accedere alla morsettiera, togliere la copertura di protezione.
Per motivi di ingombro, i condensatori delle versioni 110 V vanno messi nel quadro.
Collegamento di 2 motori al quadro comando ZA3P o ZM3E.
1
234
L2T
L1T
0
24
12
QUADRO COMANDO
FUSIBILI
LINEA 5A
ZA3
CH1
AF
FUSIBILE
CENTRALINA
2A
T.L.
T.C.A.
TR2M.
21 345678910O
N
CH2
U V W X Y E E3
10 11 S 1 2 3 3P 4 5 7 2 C1 CX B1 B2
L1 L2
U
V
W
X
Y
U V W U V W
M1
M2
Il gruppo microinterruttore di stop in apertura va riposizionato perchè quando il cancello è aperto il gruppo
microinterruttore è in punta del pistone e serve allungare il cavo (non fornito).
