CAME BPT THANGRAM - Instructions Générales

M1
M2
CN2
PROG
DAT I
A
A
D
V
MINI
USB
CN4
SW2
1
B
3
4
5
8
9
G
J
6
Page 2 - Manuel FB00864-FR - ver. 1 - 08/2017- © Came S.p.A. - Les contenus de ce manuel sont considérés comme susceptibles de changer à tout moment et sans préavis.
Instructions générales
Instructions importantes pour la sécurité des personnes : À LIRE ATTENTIVEMENT !
• L’installation, la programmation, la mise en service et l'entretien doivent être eectués par du personnel qualifié
et dans le plein respect des normes en vigueur.
• Porter des vêtements et des chaussures antistatiques avant d'intervenir sur la carte électronique.
• Conserver ces instructions.
• Toujours couper le courant électrique durant les opérations de nettoyage ou d'entretien
• Ce produit ne devra être destiné qu'à l'utilisation pour laquelle il a été expressément conçu. Toute autre utilisation
est à considérer comme dangereuse.
• Le fabricant décline toute responsabilité en cas d'éventuels dommages provoqués par des utilisations impropres,
incorrectes et déraisonnables.

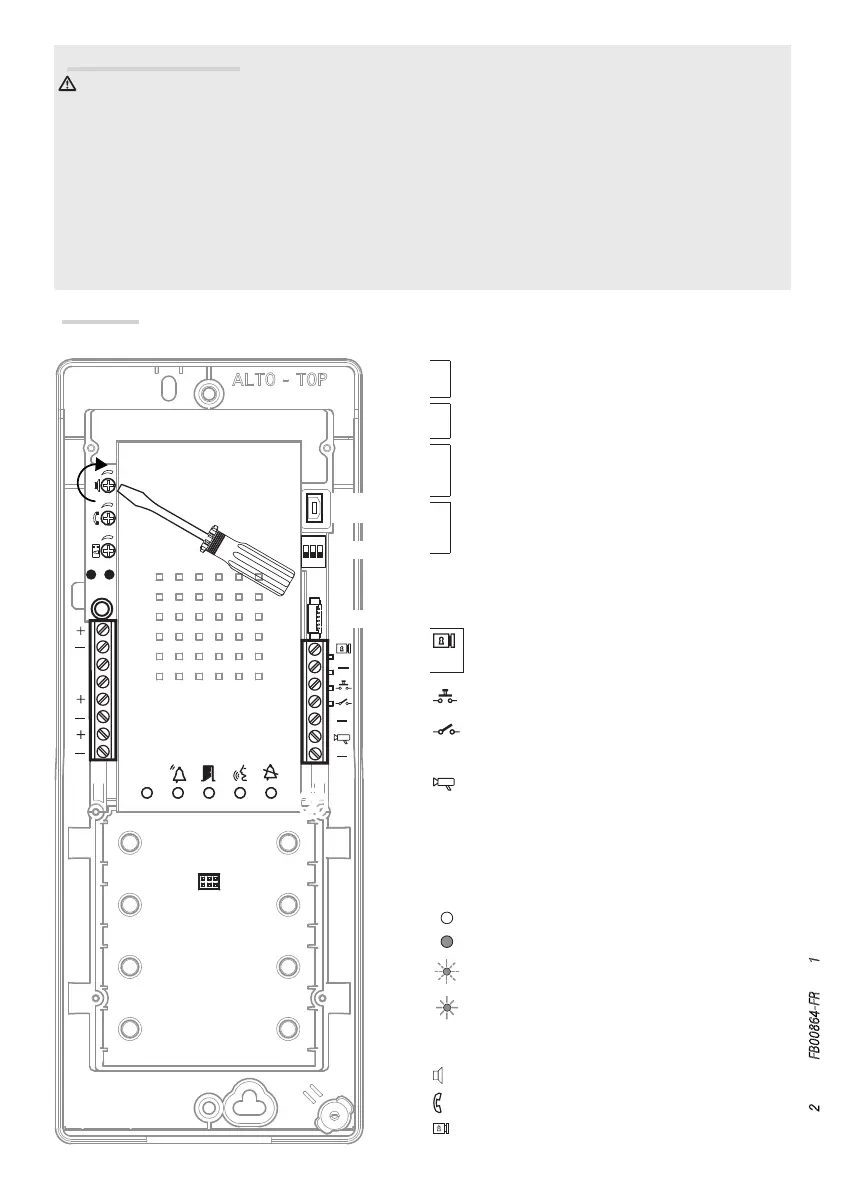

Fonctions
Borniers 1
+
Alimentation 14-18 VDC
–
A
Audio
A
+
Ligne de DonnéesD
–
+
Signal VidéoV
–
Attention. Pour la programmation Manuelle des Postes
Extérieurs l’ordre d’insertion automatique est V1-V2-V3-V4.
Borniers 2
Cerradura eléctrica
12 V - 1 A max
–
Botón abrepuerta (NA)
Entrada contacto puerta (NC)
–
Salida instalación (activa hacia masa)
– Masa
Touche PROG 3 et LED PROG 4
Touche et LED de programmation (voir paragraphe ‘Programma-
tion’).
La LED PROG peut prendre les états suivants :
Éteint
Allumé
Clignotement lent
Clignotement rapide
Réglages E
Audio haut-parleur
Audio microphone
Électroserrure 1÷10 s (par défaut 1 seconde)
