M2 M3
PROG
M2 M3
PROG
>3’’
1
B
C
CA
D
CB
1
2
3
4
5
6
7
8
9
10
E
6
beep
3
8
4
6
9
7
5
2
1
100 °
82 °
54 °
72 °
1÷9
0
9
J
<1’’
7
8
CC
Pag. 7 - Manuale FB00864-IT - ver. 1 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

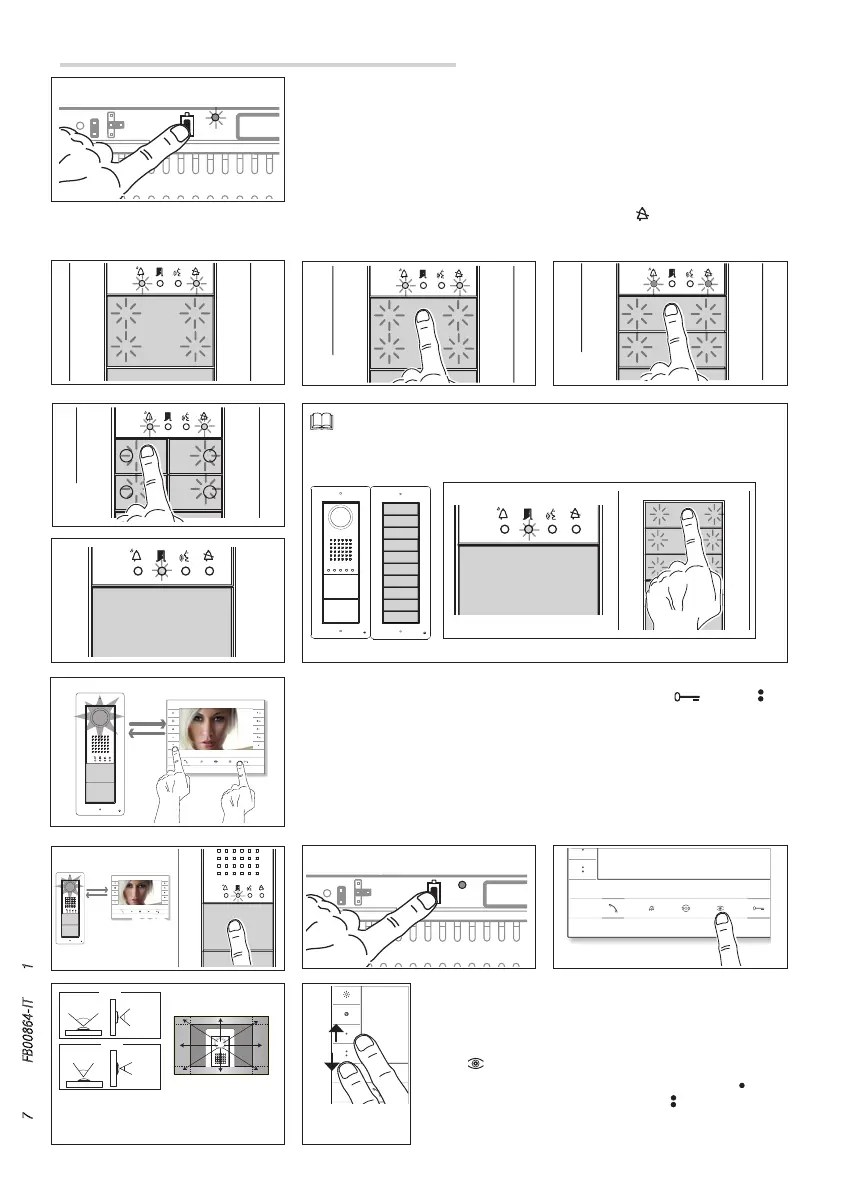

Ingresso in Programmazione. Premere il tasto PROG dell’alimentatore 1 finchè il
led PROG si accende. L’eventuale spegnimento immediato del Led PROG segnala un
malfunzionamento nelle connessioni fra alimentatore e posto esterno. Verificare le con-
nessioni e rientrare in programmazione.I led dei posti esterni si accenderanno come
illustrato in figura B. Attendere 5 secondi la conclusione dell’autotest e proseguire
come sotto indicato.
Prima Programmazione con UN SOLO Posto Esterno
Programmazione dei tasti chiamata. Sollevare la cornetta (se presente) del deri-
vato che si desidera programmare e premere i pulsanti apriporta ed AUX2 E.
Premere sul posto esterno il tasto di chiamata da associare al derivato interno 6:
seguirà un’indicazione acustica di avvenuta memorizzazione. Riappendere la cornetta
e proseguire ripetendo le stesse operazioni per tutti gli altri derivati.
Uscita dalla Programmazione. Premere brevemente il tasto PROG dell’alimentatore
7: i led PROG e i led dei posti esterni si spengono. NOTA. In assenza di qualsiasi
manovra, la procedura termina automaticamente dopo 30 minuti.
Programmazione della telecamera dei posti esterni. Duran-
te la programmazione dei tasti chiamata è possibile regolare il
“campo visivo” della telecamera da un qualsiasi derivato (con
cornetta sollevata, se presente) premendo il tasto “Autoinseri-
mento ” 8. A partire dalla configurazione di default è possi-
bile scorrere le successive 9 premendo il tasto AUX1 oppure
tornare alle precedenti con il tasto AUX2 J: l’impostazione
viene automaticamente salvata.
Programmazione del Tipo dei Tasti. Premere il primo tasto del posto esterno C/CA/CB finchè il led smetterà di lampeggiare
così come i led della retroilluminazione D.
Nel caso in cui i tasti di chiamata fossero presenti SOLO SULLE PULSANTIERE
AGGIUNTIVE, l’operazione illustrata in figura C va eseguita su di esse come illu-
strata in figura CC.
