A
B
Pag. 10 - Manuale FA01158 -IT - 02/2023 - © CAME S.p.A. - Traduzione delle istruzioni originali

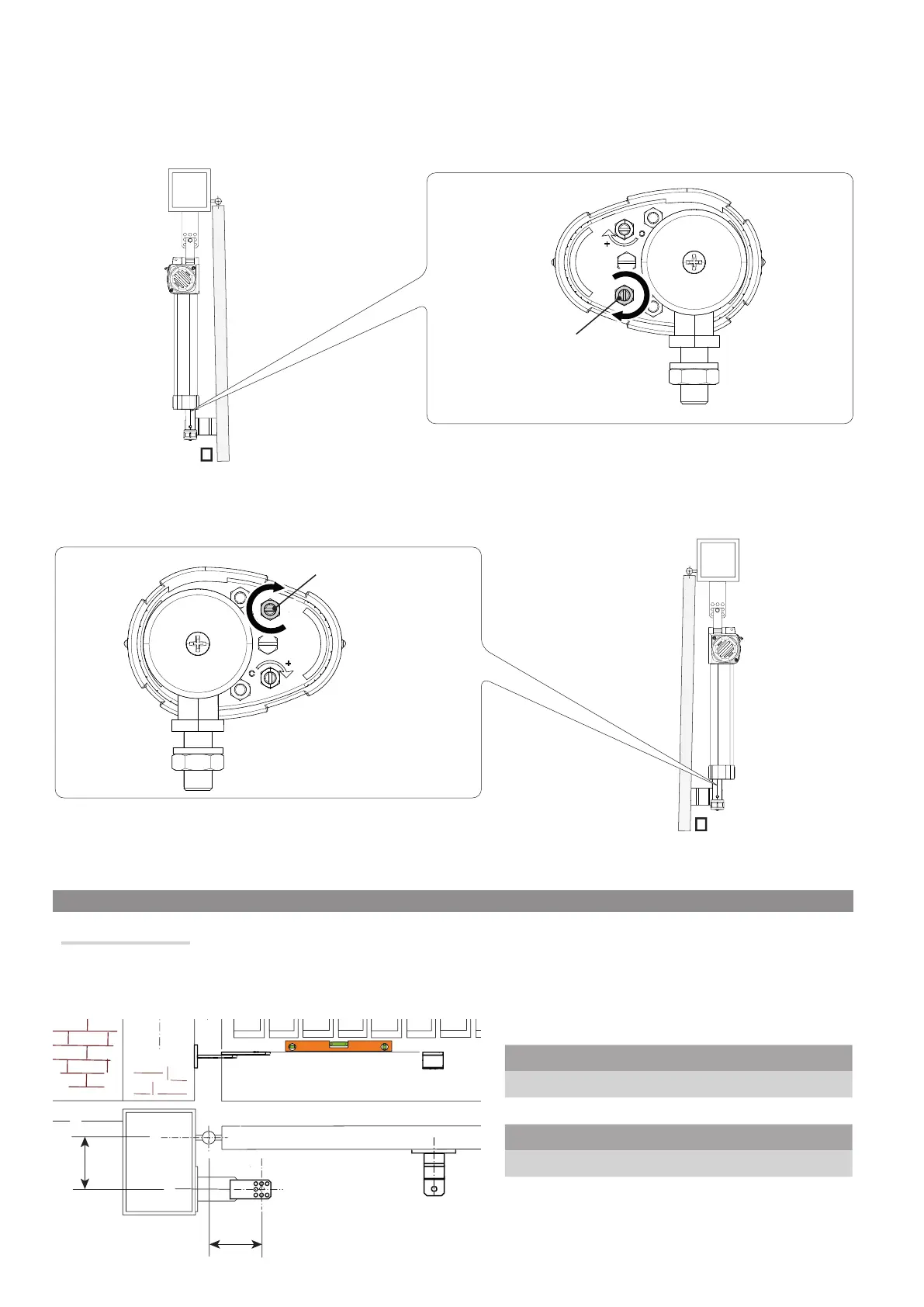

INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Fissaggio delle staffe
Rilevare le quote A e B (rispettando le quote riportate in tabella) per determinare il punto di fissaggio della staffa pilastro integrata con quella
supplementare (non fornita).
Dimensioni applicazione (mm)
KR300 - KR302 - KR310
Apertura anta (°) A B E
90° 130 130 910
KR510 - KR512
Apertura anta (°) A B E
90° 200 200 1310
In apertura
Sbloccare il motoriduttore.
Raggiungere il punto di apertura desiderato dell'anta.
Inviare un comando di apertura (2-3) e ruotare l'asta filettata in senso orario fino a quando il microinterrutore di apertura interviene fermando
il motoriduttore.
Lasciare il dado dell'astina filettata allentato.
Eseguire la stessa procedura per il motoriduttore di destra.
Pag. 10 - Manuale FA01158-IT - 02/2023 - © CAME S.p.A. -Istruzioni originali
