W V U W V U
ZA3N - ZA3P
Pag. 8 - Manuale FA01158 -IT - 02/2023 - © CAME S.p.A. - Traduzione delle istruzioni originali

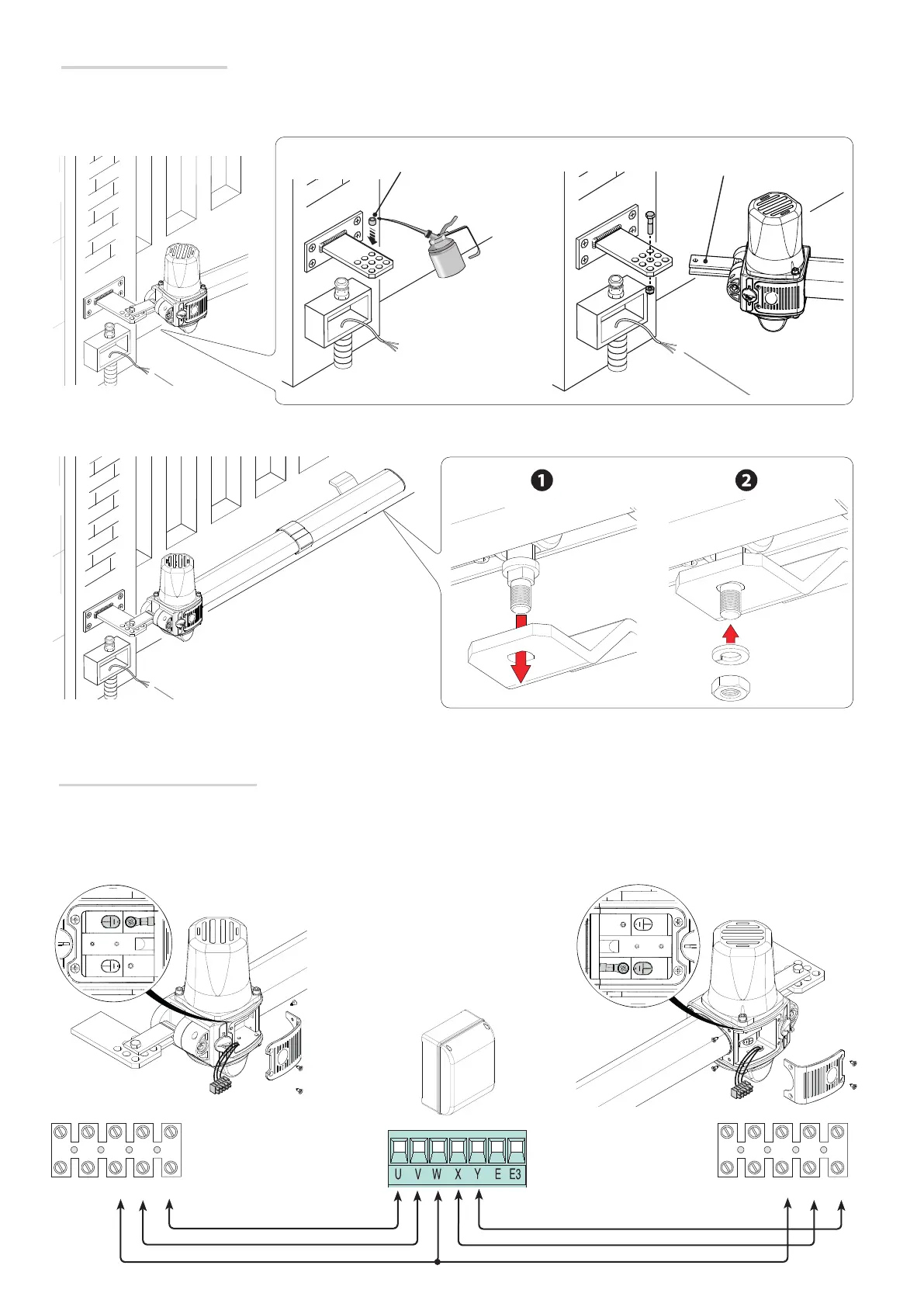

Aprire l’anta, inserire il perno nel foro della staffa cancello e fissarlo con rondella e dado in dotazione.
Collegamenti al quadro comando
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Fissaggio del motoriduttore
Lubrificare la boccola e infilarla in uno dei fori della staffa pilastro (la staffa è dotata di forature che permettono di variare l'angolo di apertura
del cancello).
Fissare lo snodo alla staffa pilastro con la vite e il dado.
Motoriduttore 230 V AC installato a sinistra
(vista interna), ritardato in apertura.
Motoriduttore 230 V AC installato a destra
(vista interna), ritardato in chiusura.
Pag. 8 - Manuale FA01158-IT - 02/2023 - © CAME S.p.A. -Istruzioni originali
