Page 7 - Manuel FA01158-FR - 02/2023 - © CAME S.p.A. - Traduction des instructions originales

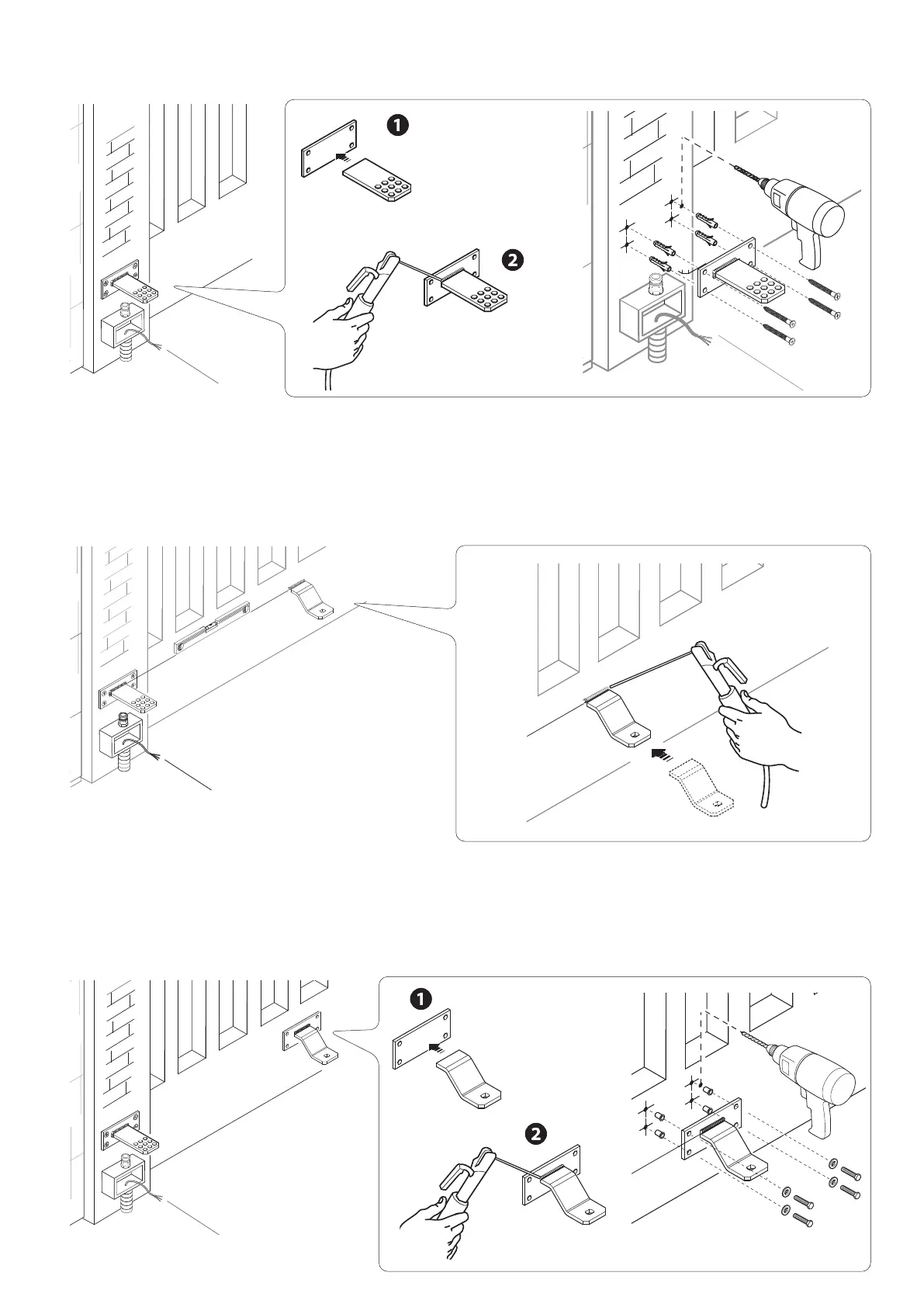

Assembler et souder les deux parties de l'étrier pilier.
Fixer l'étrier au point prévu à l'aide de chevilles et de vis appropriées ; le souder en cas de pilier métallique.
Souder l'étrier portail sur le vantail en respectant les dimensions indiquées dans le tableau.
 Sur des vantails non métalliques, assembler et souder les deux parties de l'étrier et les fixer à l'aide de vis spécifiques.
