Монтаж кронштейнов

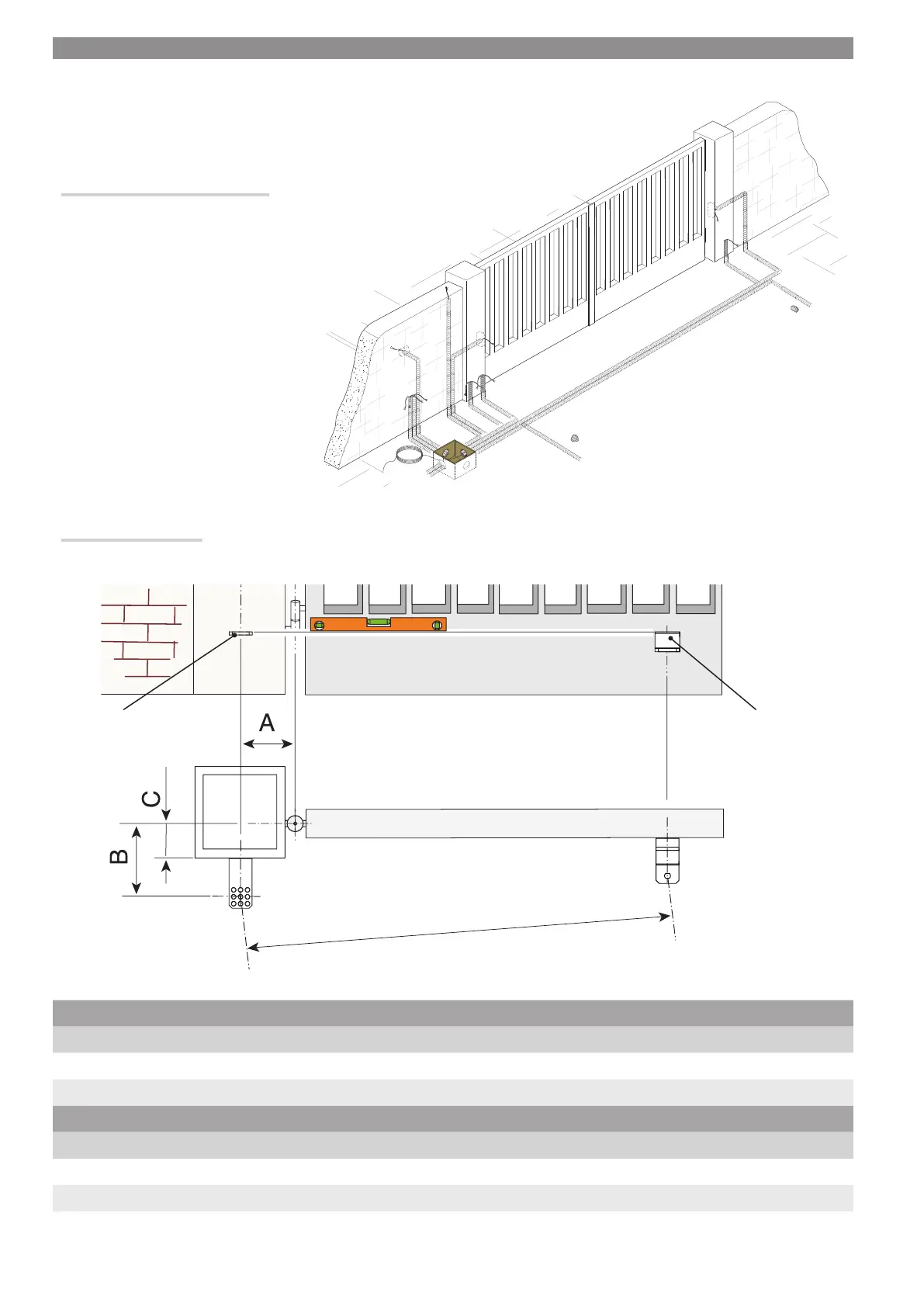

Определите место крепления переднего и заднего кронштейнов, соблюдая расстояния, указанные на рисунке и в таблице.
 Чем больше угол открывания створки, тем больше скорость открывания и тем меньше толкающее усилие привода.
Чем меньше угол открывания створки, тем меньше скорость открывания и тем больше толкающее усилие привода.
Установочные размеры (мм)
KR300 - KR302 - KR310 - KR312
Угол открывания створки (°) A B С (МАКС.) E
90° 130 130 60 910
120° 130 110 50 910
KR510 - KR512
Угол открывания створки (°) A B С (МАКС.) E
90° 200 200 120 1310
130° 200 140 70 1310
МОНТАЖ
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и дополнительных
принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком
на месте.
 Рисунки иллюстрируют монтаж левого привода. Монтаж правого привода выполняется
симметрично.
Прокладка гофрированных труб
Подготовьте разветвительные коробки и гофрированные трубы,
необходимые для электрических соединений, исходящих из
разветвительного колодца.
 Количество гофрированных труб зависит
от варианта системы и предусмотренных
дополнительных устройств.
Передний кронштейн
Задний кронштейн
