МОНТАЖ И ПОДКЛЮЧЕНИЯ ПРИВОД ПРИ ОТКРЫВАНИИ ВОРОТ НАРУЖУ
Монтаж кронштейнов

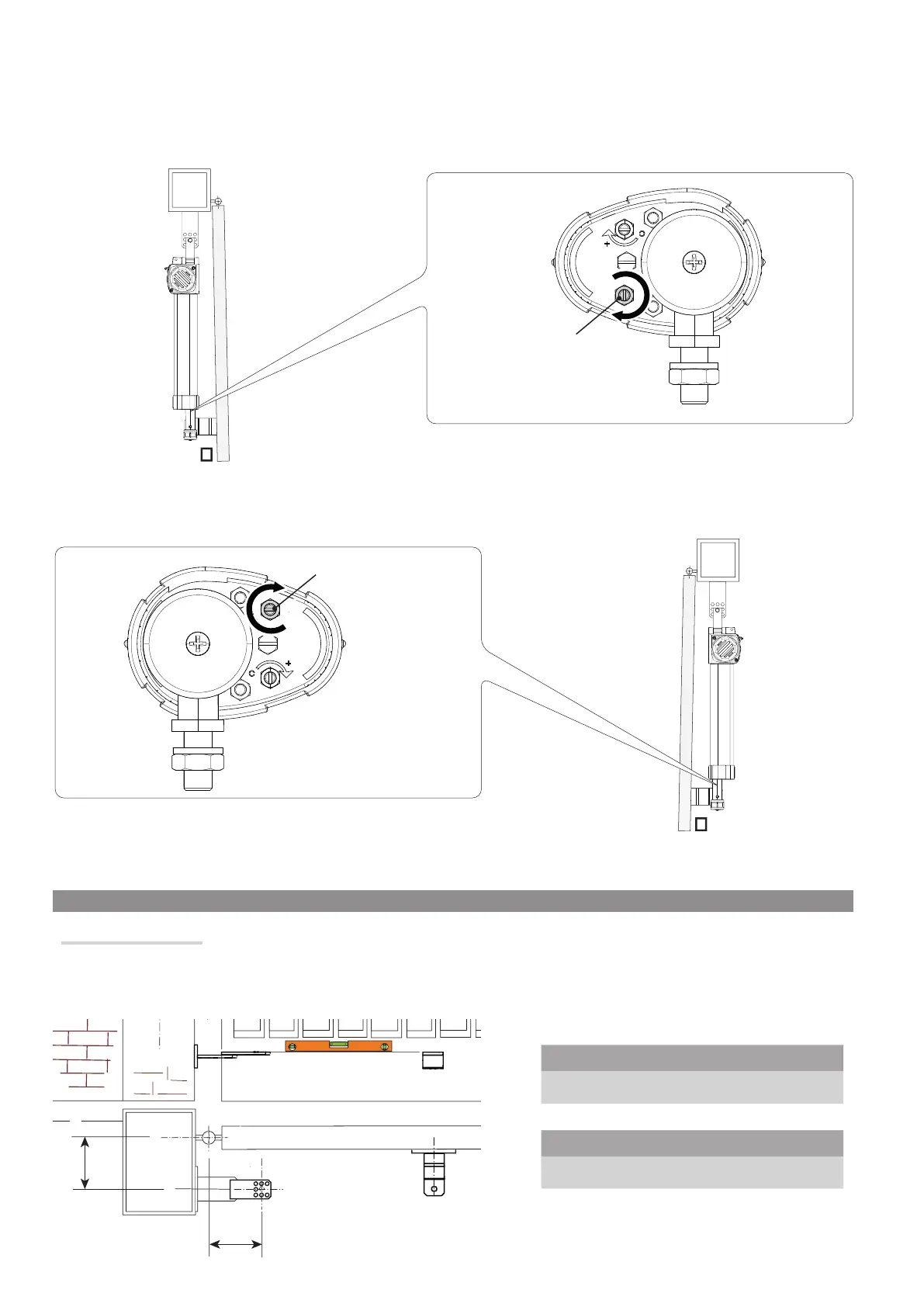

Измерьте расстояния A и B (соблюдая указанные в таблице значения) для определения места крепления заднего кронштейна,
соединенного с дополнительным (не прилагается).
Установочные размеры (мм)
KR300 - KR302 - KR310
Угол открывания
створки (°)
ABE
90° 130 130 910
KR510 - KR512
Угол открывания
створки (°)
ABE
90° 200 200 1310
При открывании
Разблокируйте привод.
Установите створку в желаемое положение открывания.
Подайте команду на открывание (2-3) и вращайте шпильку с резьбой 󱤨 по часовой стрелке до тех пор, пока микровыключатель
открывания не сработает, останавливая привод.
 Оставьте незатянутой гайку на стержне с резьбой.
Повторите эту же процедуру для правого привода.
