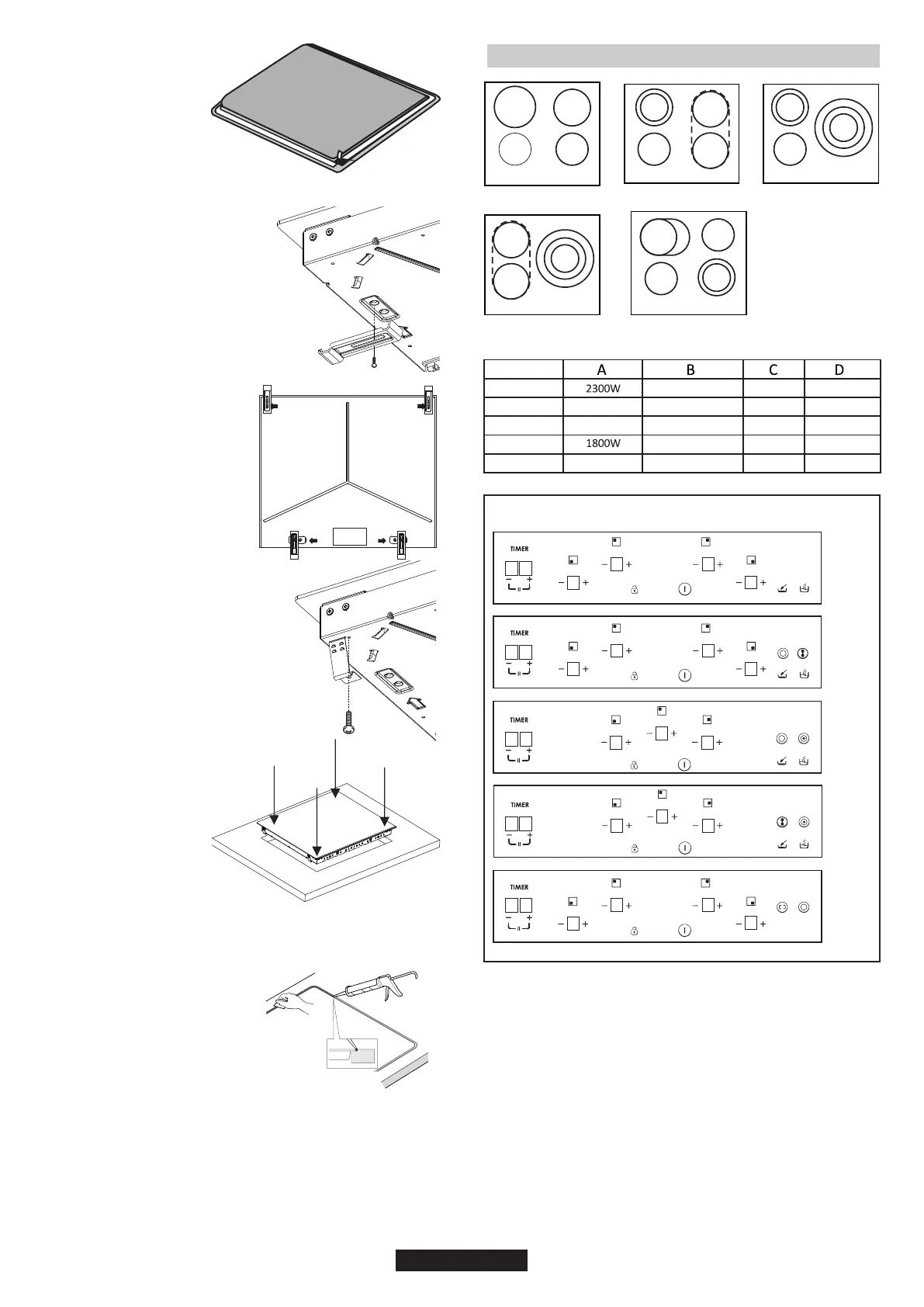

INSTALACIÓN A RASUna vez que haya comprobado que la placa
de cocción está en la posición
correcta, utilice silicona para
rellenar el espacio situado entre
la encimera y la placa de cocción.
Aplaste la capa de silicona con
una espátula o con un dedo
humedecido con agua y jabón
ante s de que se seque.
No utilice la placa de cocción
hasta que la capa de silicona se
haya secado por completo.
Fijación normal:
- Saque las abrazaderas de
fi j a c ión d e la b o lsa d e
accesorios y acóplelas en la
posición mostrada en el cuadro
inferior. (No apriete los tornillos
para bloquear las abrazaderas,
ya que deberían moverse con
libertad).
- Gire las abrazaderas y
apriételas por completo.
- Introduzca la placa de
cocción en el centro del hueco.
Fijación rápida: (Dependiendo del
modelo)
Saque cuatro resortes de la bolsa de
accesorios y acóplelos en el cuadro
inferior, como se muestra en la figura.
Centre la placa de cocción e
introdúzcala en el hueco.
Presione los lados de la
placa de cocción hasta que
queda sujeta en todo el
perímetro.
4. CONEXIÓN ELÉCTRICA
ESQUEMA 1 ESQUEMA 2 ESQUEMA 3
ESQUEMA 4
ESQUEMA 1
ESQUEMA 2
ESQUEMA 3
ESQUEMA 4
ESQUEMA 5
Con la placa de cocción se
sumi nis tra u na jun ta
estanca al agua. Instale la
junta alrededor de la parte
inferior de la placa de
cocción como se describe y
asegúrese de que esté
correctamente instalada
para evitar filtraciones en
los muebles sobre los que
se apoya.
Parte inferior
102 ES
1000+700 W
1000+700 W
1500+900 W
1200 W
1050+900+750 W
1050+900+750 W
1200 W
1200 W
1200 W
1800 W
1200 W
1200 W
1800 W
1000+700 W
-
-
1800 W
1800 W
B
C D
BA
C
B
C
D
A
C
B
B
D
A A
C
A
1
2
3
4
5
3. "-"
Según el modelo
6. Indicador de programación de zona de cocción
9. Fusión
5. LED de zona de cocción adicional
7. Puente
1. Encender/Apagar
10. Ebullición
8. Bloqueo infantil
2. "+"
4. TEMPORIZADOR
ESQUEMA 4
ESQUEMA
8 8
8
8 8
8
8 8
8
8
8
8 8
8
8
8
8 8
8
8 8
8
8 8
8
8 8
8
2
2 2
23
33
3
4
5
55
5
55
7
7
6
1
8
9 10
4
4
4
4
23
23
23
23
23
23
23
23
23
23
23
23 23
23
1
8
1
8
1
8
1
8
6
6
6
6
