Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvođač ne snosi nikakvu odgovornost za bilo kakvu štetu
nastalu uslijed neprikladne ili neopravdane upotrebe.
Prije bilo kakve električne radnje provjerite napon napajanja prikazan
na strujomeru, postavke automatskog prekidača, kontinuitet
uzemljenja instalacija te je li osigurač odgovarajući.
Ako uređaj ima utičnicu, treba ga ugraditi na način da je utičnica
dostupna.
Električna veza s instalacijama treba biti u skladu s određenom
snagom uređaja; ona se treba uspostaviti preko višepolarne sklopke.
UPOZORENJE: Proizvođač nije odgovoran ni za kakve incidente ili
njihove posljedice koje mogu nastati tijekom upotrebe uređaja koji nije
uzemljen ili je uzemljen, ali je kabel za uzemljenje oštećen.
Žuto-zelena žica kabela za napajanje treba biti uzemljena kako na
terminalu za napajanje tako i na terminalu uređaja.
Ako imate bilo kakva pitanja u vezi s kabelom napajanja, obratite se
postprodajnom servisu ili kvalificiranom tehničaru.
No, ugradnu ploču moguće je priključiti:
trofaznim napajanjem 220 – 240 V3
trofaznim napajanjem 380 – 415 V2N
Kako biste uspostavili novu vezu, pratite upute.
Prije spajanja, provjerite da je sustav zaštićen prikladnim osiguračem i
da je pričvršćen žicama dovoljno velikima za normalan dovod napona
u uređaj.
Okrenite ugradnu ploču. Staklena strana mora biti uz gornju radnu
površinu. Ne zaboravite zaštititi staklo.
Ako se ugradna ploča povezuje s kabelom napajanja, trebalo bi ju
povezati samo na napajanje od 220 V do 240 V između faznog i
neutralnog.
- odvrnite stezaljku kabela „1“,
- uklonite poklopac.
- pronađite dva ispusta na bočnim stranama;
Za otpuštanje kabela za napajanje:
- Uklonite vijke koji pričvršćuju terminalni blok, koji sadrži paralelne
poluge i vodiče kabela za napajanje.
- stavite vrh ravnog odvijača ispred svakog ispusta „2“ i „3“, ugurajte i
pritisnite,
- Izvucite kabel za napajanje.
- Pričvrstite kućište;
- zaberite kabel za napajanje u skladu s preporukama u tablici;
Napomena: vijci ploče terminala moraju biti čvrsto stegnuti.
- Stavite kabel za napajanje u stezaljku;
- Sukladno sustavu i pomoću paralelnih poluga
koje ste trebali izvući prilikom prve radnje,
pričvrstite vodič sukladno tablici;
- Izaberite kabel za napajanje u skladu s
preporukama u tablici;
- Stavite kabel za napajanje u stezaljku;
- Skinite izolaciju s kraja svakog vodiča kabela za napajanje na 10 mm
dužine, uzimajući u obzir traženu dužinu kabela za spajanje na
terminalni blok;
- Pričvrstite stezaljku kabela.
- Pričvrstite stezaljku kabela.
Radnje koje treba izvesti za novo spajanje:
Radnje koje treba izvesti za novo spajanje:
- Pričvrstite kućište;
- Sukladno sustavu i pomoću paralelnih poluga koje ste trebali izvući
prilikom prve radnje, pričvrstite vodič sukladno tablici;
- Skinite izolaciju s kraja svakog vodiča kabela
za napajanje na 10 mm dužine, uzimajući u obzir
traženu dužinu kabela za spajanje na terminalni
blok;

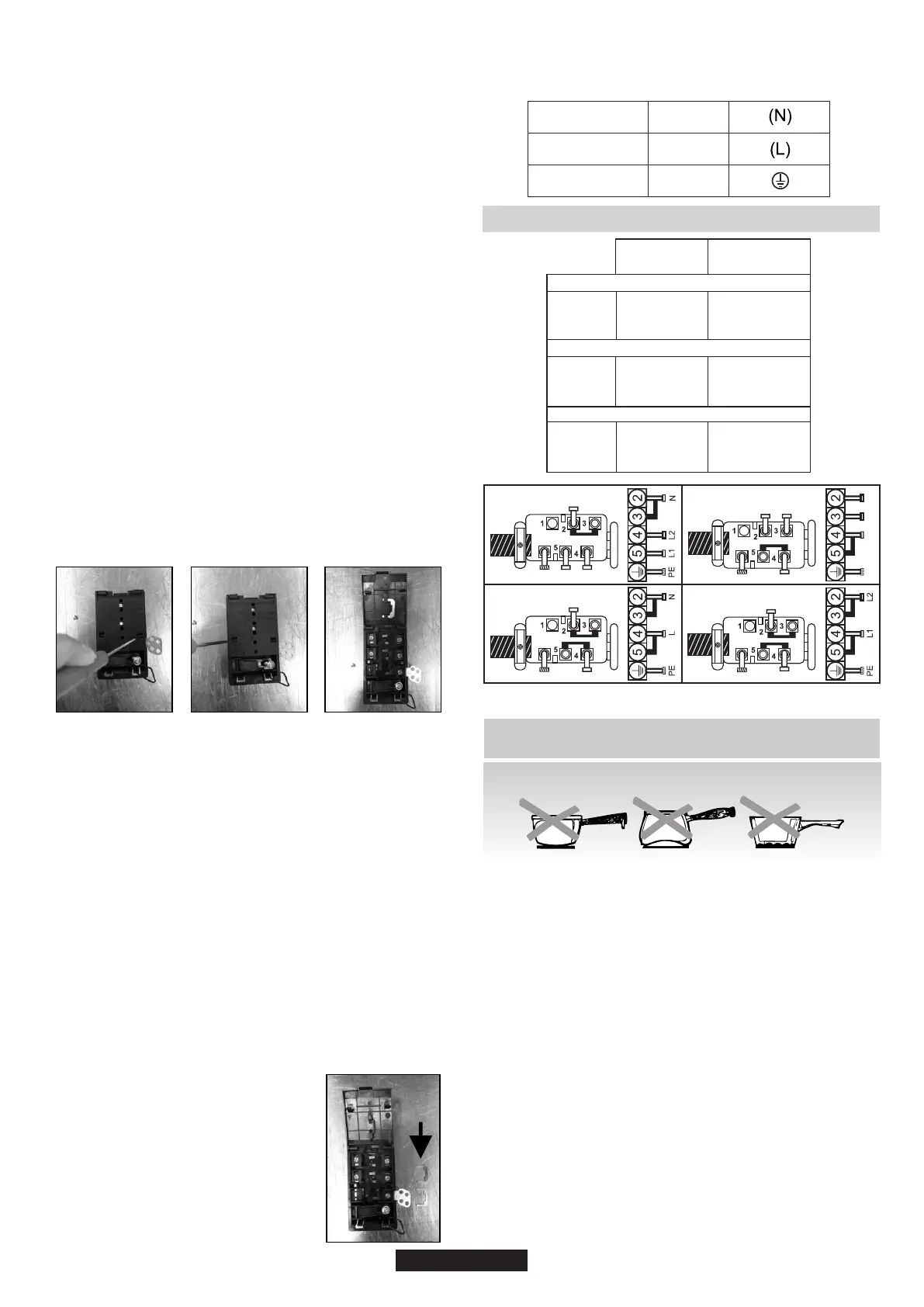

Otvorite poklopac sljedećim redoslijedom:
PAŽNJA:
Ako je potrebno zamijeniti kabel za napajanje, spojite žicu sukladno
sljedećim bojama/šiframa:
IZGLED
"1-3-5"
IZGLED
"2-4"
MONOFAZNO ili DVOFAZNO 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TROFAZNO 220 – 240 V3~
TROFAZNO 380 – 415 V2N~
PLAVO
SMEĐA
ŽUTO-ZELENA
Neutralna
Fazna
Uzemljenje
( )
Spajanje na terminale na terminalnom bloku
39 HR
5. SAVJETI ZA KORIŠTENJE POSUĐA ZA
KUHANJE NA UGRADNOJ PLOČI
Upotreba kvalitetnog posuđa za kuhanje ključna je za uspješan
rad ugradne ploče.
• Pobrinite se da je dno posude ili tave suho: kad punite tave
tekućinom ili koristite tavu koja je bila u hladnjaku, provjerite je li dno tave
potpuno suho prije nego je stavite na ugradnu ploču. Tako se sprječava
stvaranje mrlja na ugradnoj ploči.
IZBOR POSUĐA – sljedeće informacije pomoći će vam u odabiru posuđa
koje osigurava dobar rad ugradne ploče.
Nehrđajući čelik: preporuča se. osobito dobar kod posuda sa sendvič
dnom. Sendvič dno spaja prednosti nehrđajućeg čelika (izgled, trajnost i
stabilnost) s prednostima aluminija ili bakra (vođenje topline, ravnomjerna
raspodjela topline).
• Uvijek koristite kvalitetno posuđe za kuhanje koje ima potpuno
ravno i debelo dno: upotreba ove vrste posuđa za kuhanje sprječava
mrlje od topline zbog kojih se hrana lijepi. Zahvaljujući debelim metalnim
posudama i tavama, toplina se raspoređuje ravnomjerno.
Aluminij: preporuča se tvrdi aluminij. Dobra vodljivost. Ostaci aluminija
nekad izgledaju kao ogrebotine na ugradnoj ploči, no mogu se ukloniti ako
se odmah očiste.
Tanki aluminij ne bi se smio upotrebljavati zbog niskog tališta.
Lijevano željezo: može se koristiti, ali ne preporuča se. Loši rezultati.
Može izgrepsti površinu.
• Koristite tave čiji je promjer dovoljno širok da potpuno prekrije
površinu: tava ne smije biti manja od površine za zagrijavanje. Ako je
nešto šira, osigurava se maksimalna iskoristivost energije.
Bakreno dno / kameno posuđe: preporuča se tvrdo. Dobri rezultati, no
bakar može ostati na površini, a ti ostaci mogu izgledati kao ogrebotine.
Ostaci se mogu ukloniti ako se ugradna ploča odmah očisti. Ipak, te
posude ne bi smjele uzavreti na suhom. Pregrijani metal može se vezati za
2 31
ŠANT
N
=
Neutralno
PE
=
UzemljenjeL1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
