"A instalação deve estar em conformidade com as normas e as
diretivas." O fabricante declina qualquer responsabilidade por
qualquer dano que possa ser causado por uso inadequado ou
não incorreto.
AVISO: O fabricante não pode ser responsabilizado por nenhum
incidente ou pelas consequências que possam surgir durante o uso
de um aparelho não ligado à terra ou ligado a uma terra cuja
continuidade é defeituosa.
Antes de qualquer operação elétrica, verifique a tensão de
alimentação apresentada no contador elétrico, o ajuste do disjuntor, a
continuidade da ligação à terra para a instalação e se o fusível é o
adequado.
A ligação elétrica à instalação deve ser realizada de acordo com a
potência nominal do equipamento; isto deve ser feito através de um
interruptor limitador omnipolar.
Se o equipamento tiver uma tomada, esta deve ser instalada de forma
a que fique acessível.
O fio amarelo/verde do cabo de alimentação elétrico deve ser ligado
ao terra de ambos os terminais da alimentação elétrica do
equipamento.
Para qualquer questão sobre o cabo de alimentação, consulte o
Serviço pós-venda ou um técnico qualificado.
Se a placa estiver equipada com o cabo de alimentação, deve ser
ligada a uma fonte de alimentação de 220-240 V entre fase e neutro.
No entanto, é possível ligar a placa a:

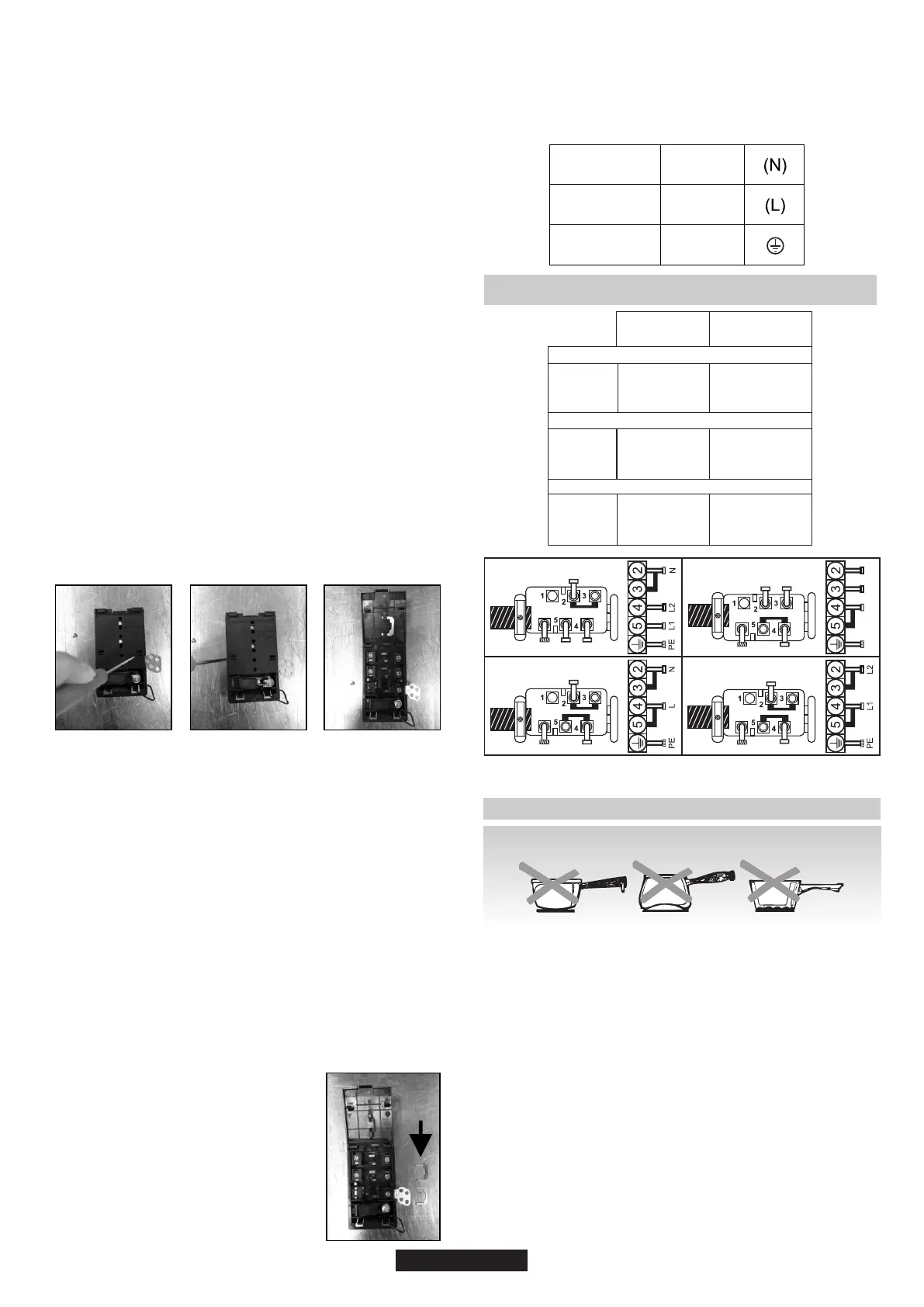

Abra a tampa pela ordem seguinte:
Vire a placa, lado do vidro contra a bancada, com cuidado para
proteger o vidro.
Trifásico 380-415 V2N
Trifásico 220-240 V3
Antes de fazer a ligação, certifique-se de que a instalação está
protegida por um fusível certo e que está equipada com cabos de uma
secção suficientemente grande para alimentar o equipamento
normalmente.
Para realizar a nova ligação, siga as instruções abaixo:
- Retire a tampa.
Operações a realizar para fazer uma nova ligação:
- Passe o cabo de alimentação pelo grampo;
- Remova os parafusos que seguram o bloco de terminais que contém
as barras de derivação e os condutores do cabo de alimentação;
- Desaparafuse o grampo de cabo "1";
- Encontre as duas guias localizadas nos lados;
- Coloque a lâmina de uma chave de parafusos plana na frente de
cada guia "2" e "3” e pressione;
Para libertar o cabo de alimentação elétrica:
- Puxe para fora o cabo de alimentação.
- Selecione o cabo de alimentação de acordo com as recomendações
na tabela;
- Aparafuse o grampo de cabo.
- De acordo com a instalação e com a ajuda de
barras de derivação que deveria ter recuperado
- Fixe a tampa;
- De acordo com a instalação e com a ajuda de barras de derivação
que deveria ter recuperado na primeira operação, fixe o condutor
como apresentado no gráfico;
Operações a realizar para fazer uma nova
ligação:
- Selecione o cabo de alimentação de acordo
com as recomendações na tabela;
- Descarne a extremidade de cada condutor do cabo de alimentação
cerca de 10 mm, considerando o comprimento solicitado do cabo
para a ligação ao bloco de terminais;
- Descarne a extremidade de cada condutor do
cabo de alimentação cerca de 10 mm,
considerando o comprimento solicitado do cabo
para a ligação ao bloco de terminais;
Nota: certifique-se de que os parafusos da placa de bornes estão
apertados.
- Passe o cabo de alimentação pelo grampo;
Ligação aos terminais no bloco terminal
ATENÇÃO:
Se for necessário substituir o cabo de alimentação, ligue o fio de
acordo com as seguintes cores/códigos:
ESQUEMA
"1-6"
ESQUEMA
"7"
MONOFÁSICO ou TRIFÁSICO 220-240 V~
Cabo
HO5V2V2F
Cabo
HO5V2V2F
Cabo
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFÁSICO 220-240 V3~
TRIFÁSICO 380-415 V2N~
na primeira operação, fixe o condutor como apresentado no gráfico;
- Aparafuse o grampo de cabo.
- Fixe a tampa;
( )
135 PT
AZUL
CASTANHO
AMARELO-
VERDE
Neutro
Tensão
Terra
5. CONSELHOS DE UTENSÍLIOS DE COZINHA
Usar utensílios de cozinha de boa qualidade é importante
para conseguir o melhor desempenho da sua placa.
Aço inoxidável: Altamente recomendado. Especialmente bom com
uma base chapeada tipo sanduíche. A base sanduíche combina os
benefícios do aço inoxidável (aspeto, durabilidade e estabilidade)
com as vantagens do alumínio ou do cobre (condução de calor,
distribuição de calor uniforme).
• Certifique-se de que a base do recipiente está seca: Ao encher
as panelas com líquidos ou ao usar uma que tenha estado guardada
no frigorífico, assegure-se de que a base da panela está
completamente seca antes de a colocar sobre a placa. Isto ajuda a
evitar manchar a placa.
A ESCOLHA DAS PANELAS - as seguintes informações vão ajudar a
escolher utensílios de cozinha que garantem um bom desempenho.
• Use panelas cujo diâmetro seja grande o suficiente para cobrir
completamente a superfície do disco: O tamanho da panela não
deve ser inferior ao da área de aquecimento. Se for ligeiramente mais
larga a energia será utilizada com sua máxima eficiência
• Use sempre utensílios de cozinha de boa qualidade com bases
perfeitamente planas e espessas: O uso deste tipo de utensílios de
cozinha impedirá pontos quentes que fazem com que os alimentos se
agarrem. Panelas e tachos em metal espesso proporcionam uma
distribuição uniforme do calor.
2 31
DERIVAÇÃO
N
=
Neutro
PE
=
TerraL1 / L2 / L3 = Fase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
