Depois de verificar se a posição
da placa é a correta, preencha o
espaço entre a bancada e a placa
com um adesivo de silicone.
Aplique uma camada de silicone
com um raspador ou com um
dedo humedecido com água e
sabão antes de se formar.

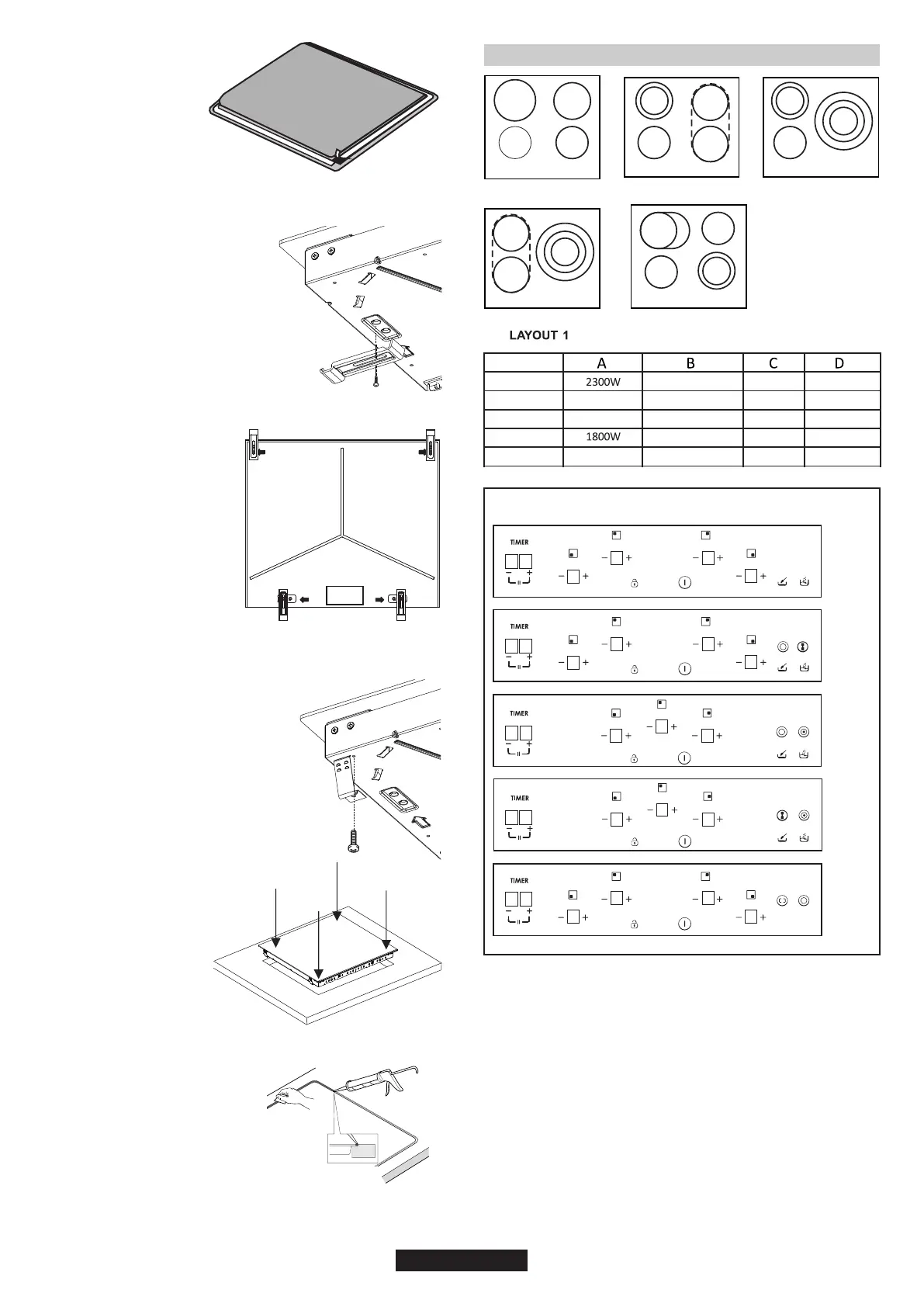

INSTALAÇÃO EMBUTIDA
Não use a placa até a camada de silicone estar completamente seca.
É fornecida com a placa
u m a j u n t a v e d a n t e
estanque. Coloque a junta
vedante em volta do fundo
da placa conforme a
descrição e confirme de
que fica devidamente
ajustada para evitar
qualquer fuga para os
móveis de apoio.
Fundo
- Retire os clipes de fixação do saco de
acessórios e aparafuse-os na posição
indicada na caixa inferior. (Não aperte
os parafusos de forma a bloquear os
clipes, que devem mover-se livremente)
Fixação normal:
- Insira a placa na posição
central de corte.
- Rode os clipes e aperte-os
completamente.
Retire quatro molas do saco de
acessórios e aparafuse-as na caixa
inferior como mostrado na figura.
Pressione os lados da placa
até ficar bem apoiadas em
todo o seu perímetro.
Centre e insira a placa.
Fixação rápida: (Dependendo do
modelo)
1000+700 W
1000+700 W
1500+900 W
1200 W
1050+900+750 W
1050+900+750 W
1200 W
1200 W
1200 W
1800 W
1200 W
1200 W
1800 W
1000+700 W
-
-
1800 W
1800 W
B
C D
BA
C
B
C
D
A
C
B
B
D
ESQUEMA 1 ESQUEMA 2 ESQUEMA 3
ESQUEMA 4 ESQUEMA 5
A A
C
A
1
2
3
4
5
ESQUEMA
3. "-"
Segundo o modelo
1. ON/ OFF
2. "+"
7. Ponte
8. Bloqueio infantil
9. Derretimento
10. Ferver
4. TEMPORIZADOR
5. LED adicional da zona de cozedura
6. Indicador do programa zona de cozedura
4. LIGAÇÃO ELÉTRICA
8 8
8
8 8
8
8 8
8
8
8
8 8
8
8
8
8 8
8
8 8
8
8 8
8
8 8
8
2
2 2
23
33
3
4
5
55
5
55
7
7
6
1
8
9 10
4
4
4
4
23
23
23
23
23
23
23
23
23
23
23
23 23
23
1
8
1
8
1
8
1
8
6
6
6
6
134 PT
ESQUEMA 1
ESQUEMA 2
ESQUEMA 3
ESQUEMA 4
ESQUEMA 5
