Instalacja musi być zgodna z obowiązującymi normami i
przepisami”. Producent zrzeka się wszelkiej odpowiedzialności za
jakiekolwiek uszkodzenia, które mogą być efektem nieprawidłowego
lub nierozsądnego użytkowania urządzenia.
OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za jakiekolwiek
wypadki lub ich konsekwencje, które mogą mieć miejsce podczas
użytkowania urządzenia nieuziemionego lub którego uziemienie nie ma
zapewnionej prawidłowej ciągłości.
Przed podjęciem jakichkolwiek czynności w zakresie instalacji
elektrycznej należy sprawdzić za pomocą miernika elektrycznego
napięcie zasilania, regulację wyłącznika głównego, ciągłość uziemienia i
prawidłowość zastosowanego bezpiecznika.
Przyłącze elektryczne do instalacji powinno zostać wykonane zgodnie z
mocą znamionową urządzenia; należy zastosować wyłącznik
wielobiegunowy.
Jeśli urządzenie posiada wyjście gniazdowe, musi być tak zainstalowane,
aby możliwy był dostęp do takiego wyjścia.
Żółto-zielony przewód kabla zasilającego musi być podłączony do
uziemienia zarówno źródła zasilania, jak i zacisków urządzenia.
W razie jakichkolwiek pytań dotyczących kabla zasilającego należy się
zwracać do działu obsługi posprzedażowej lub do wykwalifikowanego
technika.
Jeśli płyta kuchenna jest wyposażona w kabel zasilający, powinien on być
podłączony do zasilania 220-240 V uwzględniającego właściwe fazy i
przewód neutralny.
Można również podłączyć płytę kuchenną do następujących źródeł
zasilania:
Trójfazowe 220-240 V3
Trójfazowe 380-415 V2N
Aby wykonać nowe przyłącze, należy postępować zgodnie z poniższymi
instrukcjami:
Przed wykonaniem przyłącza upewnić się, że instalacja jest
zabezpieczona odpowiednim bezpiecznikiem i że posiada przewody o
odpowiednim przekroju, by możliwe było prawidłowe zasilanie
urządzenia.

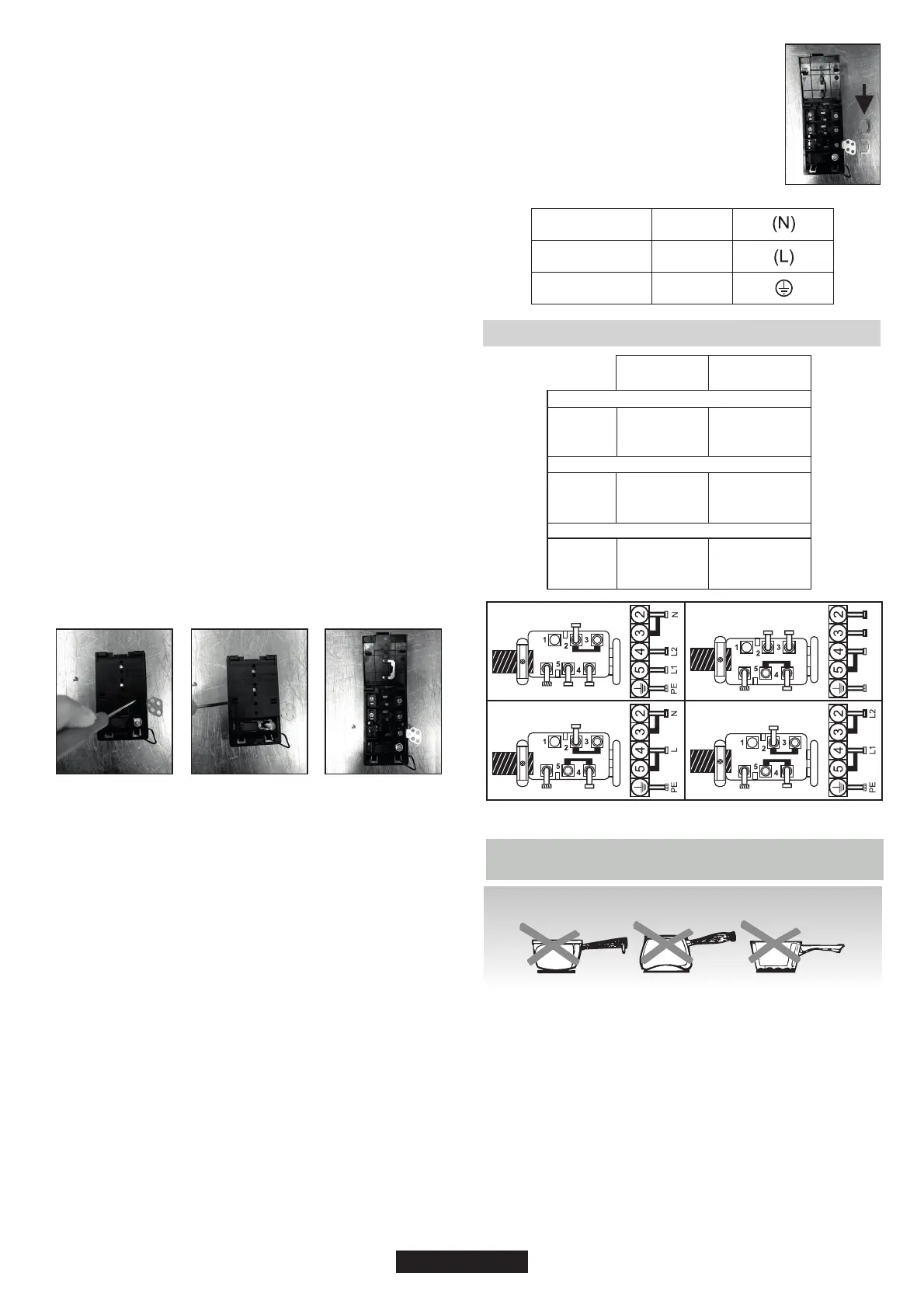

Odwrócić płytę kuchenną tak, aby szklana strona była oparta o blat
kuchenny, dbając o odpowiednie zabezpieczenie powierzchni szklanej.
- odkręcić zacisk kabla „1”;
- znaleźć dwa zaczepy znajdujące się na bokach;
- umieścić końcówkę płaskiego śrubokręta w przedniej części zaczepu
„2” i „3”, docisnąć do wewnątrz i nacisnąć;
- wyjąć pokrywę.
Odłączanie przewodu zasilającego:
- Odkręcić śruby mocujące kostkę zaciskową, która zawiera boczniki i
przewody kabla zasilającego;
- Wyciągnąć przewód zasilający.
Czynności, jakie należy przeprowadzić w celu wykonania nowego
przyłącza:
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w tabeli;
- Przełożyć kabel zasilający do zacisku;
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do podłączenia
do kostki zaciskowej;
- - Zgodnie z instalacją, posługując się bocznikami, które pozyskano
podczas pierwszej czynności, umocować przewód, jak pokazano na
schemacie;
- Zamocować pokrywę;
- Przykręcić zacisk kabla.
Uwaga: należy się upewnić, że śruby płyty zaciskowej są prawidłowo
dokręcone.
Czynności, jakie należy przeprowadzić w celu wykonania nowego
przyłącza:
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w tabeli;
- Przełożyć kabel zasilający do zacisku;
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do podłączenia
do kostki zaciskowej;
Otworzyć pokrywę w następującej kolejności:
- W zależności od typu instalacji należy użyć
boczników, które pozyskano podczas pierwszej
czynności i umocować przewód, jak pokazano w tabeli;
- Zamocować pokrywę;
- Przykręcić zacisk kabla.
UWAGA:
Jeśli konieczna jest wymiana kabla zasilającego,
należy podłączyć przewody zgodnie z następującymi
kolorami/kodami:
UKŁAD NR
"1-3-5"
UKŁAD NR
"2-4"
JEDNOFAZOWE lub DWUFAZOWE 220 - 240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRÓJFAZOWE 220 - 240 V3
TRÓJFAZOWE 380 - 415 V2N~
NIEBIESKI
BRĄZOWY
ŻÓŁTO-ZIELONY
Neutralny
Faza
Uziemienie
( )
Podłączenie do zacisków na kostce zaciskowej
55 PL
5. WSKAZÓWKI DOTYCZĄCE GARNKÓW
KUCHENNYCH UŻYWANYCH NA PŁYCIE
Używanie dobrej jakości garnków ma kluczowe znaczenie dla jak
najlepszego działania posiadanej płyty kuchennej.
• Należy zawsze stosować wysokiej jakości garnki o idealnie
równym i odpowiednio grubym dnie: używanie takich garnków
zapobiegnie powstawaniu gorących punktów, które powodują
przywieranie żywności. Grube metalowe garnki i patelnie zapewnią
równomierne rozprowadzanie ciepła.
• podczasUpewnić się, że dół garnka lub patelni jest suchy:
napełniania garnków płynem lub używania garnka, który umieszczony był
w lodówce, należy się upewnić, że dół takiego garnka jest całkowicie
suchy i dopiero wówczas umieścić go na płycie. Dzięki temu można
zapobiec powstawaniu plam na płycie kuchennej.
• Używać garnków, których średnica jest dostatecznie duża, aby
całkowicie zakryć strefę grzejną: rozmiar garnka powinien być nie
mniejszy niż dana strefa grzejna. Jeśli będzie nieco większy, energia
będzie wykorzystywana na maksymalnym poziomie.
WYBÓR GARNKÓW - Poniższa informacja powinna ułatwić wybór
garnków,które będą odpowiednio działać.
Stal nierdzewna: wysoce zalecana. Zwłaszcza dobre są garnki z dnem
kilkuwarstwowym. Dno kilkuwarstwowe łączy w sobie korzyści związane z
zastosowaniem stali nierdzewnej (wygląd, trwałość i stabilność) z
BOCZNIK
231
N
=
Neutralny
PE
=
Uziemienie
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
