"Il montaggio deve essere conforme alle direttive e agli
standard." Il produttore declina qualsiasi responsabilità per
danni che potrebbero essere causati da utilizzo inappropriato o
irragionevole.
Trifase 380-415 V2N
AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.
Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.
Trifase 220-240 V3
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.
Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.
È comunque sempre possibile collegare il piano di cottura a:
Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.
Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.
Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:
- individuare le due linguette sui lati;
- Passare il cavo di alimentazione elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;
- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;
Per staccare il cavo di alimentazione elettrica:
- Tirare verso l'esterno il cavo di alimentazione.
Operazioni da effettuare per un nuovo collegamento:
- Avvitare la fascetta per cavi.
- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
Nota: accertarsi che le viti della morsettiera siano
completamente avvitate.
- togliere il coperchio.
- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;
- Bloccare il coperchio;
- svitare la fascetta per cavi "1";
Aprire il coperchio nella seguente sequenza:
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la
lunghezza richiesta del cavo per il
collegamento alla morsettiera;
- Passare il cavo di alimentazione elettrica nella fascetta;
- A seconda del tipo di montaggio, utilizzare le
deviazioni recuperate nella prima operazione,
fissare il conduttore come indicato sulla
tabella;
- Bloccare il coperchio;
- Avvitare la fascetta per cavi.
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
Operazioni da effettuare per un nuovo collegamento:
nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:
ATTENZIONE:
DISPOSIZIONE
"1-3-5"
DISPOSIZIONE
"2-4"
MONOFASE O BIFASES 220-240 V~
Cavo
HO5V2V2F
Cavo
HO5V2V2F
Cavo
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFASE 220-240 V3~
TRIFASE 380-415 V2N~
BLU
MARRONE
GIALLO VERDE
Neutro
Fase
Terra
( )

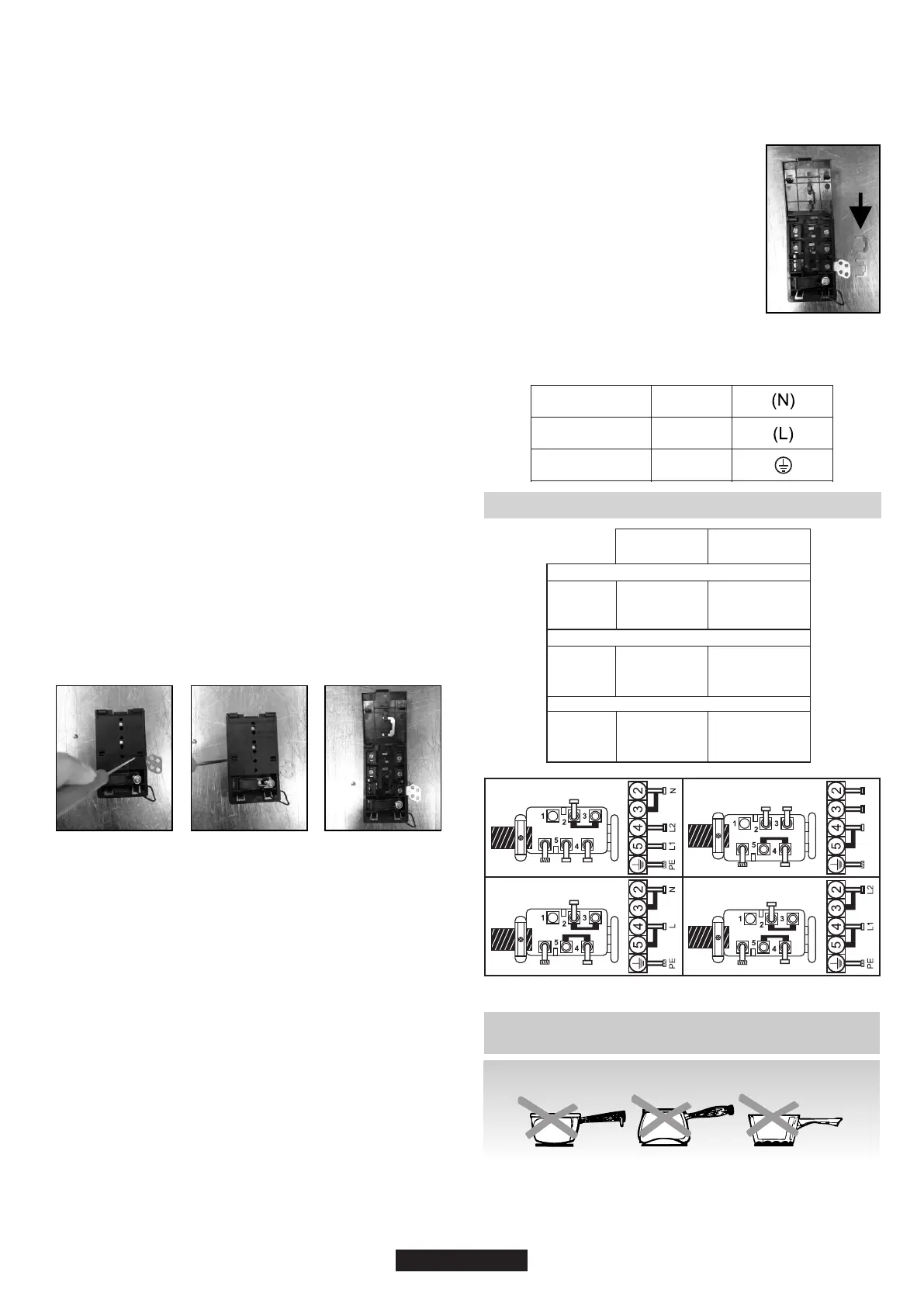

Collegamento ai morsetti della morsettiera
15 IT
5. CONSIGLI SUI RECIPIENTI DI COTTURA
PER IL PIANO
L'utilizzo di recipienti di cottura appropriati è di fondamentale
importanza per ottenere le migliori prestazioni dal piano di cottura.
• Utilizzare sempre recipienti di cottura di buona qualità con basi
perfettamente piane e spesse: l'utilizzo di questo tipo di recipienti di
cottura evita la formazione di punti più caldi nei quali si attacca il cibo.
Padelle e pentole spesse in metallo garantiscono una distribuzione
regolare del calore.
DERIVAZIONE
N
=
Neutro
PE
=
TerraL1 / L2 / L3 = Fase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
