Candy CY-09QBIN - Componentes y Funciones

1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
SELF
CLEAN
1
2
3
4
5
67
8
1
3
2
2
Español
1.Indicador de modo
2.Indicador de envío de
señal
3.Indicador de
OSCILACIÓN
4.Indicador de VELOCIDAD
DE VENTILADOR
5.Indicador de BLOQUEO
6.Indicador
TEMPORIZADOR
DE APAGADO
TEMPORIZADOR DE
ENCENDIDO
7.Indicador de TEMPERATURA
8.Indicador de funciones adicionales
9. Botón SILENCIO
10. Botón CALOR
11. Botón FRÍO
12. Botón AUTOMÁTICO
13. Botón VENTILADOR
14. Botón TEMPORIZADOR
15. Botón LIMPIEZA AUTOMÁTICA
16. Botón BLOQUEAR
Se utiliza para bloquear los botones y
la pantalla LCD.
17. Botón LIGHT
Controla la activación y desactivación
de la iluminación del panel de
indicadores LED de la unidad interior.
18. Botón ENCENDIDO / APAGADO
19. Botón SECO
20. Botón TEMPERATURA
21. Botón OSCILACIÓN
22. Botón HORA
23. Botón FUNCIÓN ADICIONAL
Función: Dormir--->SALUDABLEr---
>Posición de ujo de aire saludable
1--->Posición de ujo de aire
saludable 2 --->Calefacción eléctrica
Potencia---> Dirección del aire---
>Jardín A-B
24.Botón CANCELAR/CONFIRMAR
Función: establecer y cancelar el
temporizador y otras funciones
adicionales.
25. Botón RESTABLECER
Si el mando a distancia presenta
alguna anomalía, introduzca un
objeto puntiagudo a través del oricio
para pulsar este botón y restablecer
el mando a distancia.
Unidad exterior
Unidad interior Mando a distancia
Recuerde que la ilustración anterior podría no reejar elmente el
producto adquirido y debe utilizarse únicamente como referencia.
La rejilla de entrada de aire actual podría ser distinta a la que
aparece en el manual, según el producto adquirido.
4
1.Toma de entrada
2.Filtro Puricador de
Aire(interior)
3.Panel de indicadores
4.Interruptor de Emergencia
5.Salida de aire
6.Paleta vertical(permite
ajustar la dirección del ujo de
aire hacia la izqulerda y hacia la
derecha)
7.Alerón horizontal(permite
ajustar la dirección del ujo
de aire hacia arriba y hacia
abajo;no lo ajuste manualmente)
8.Rejilla de entrada de aire

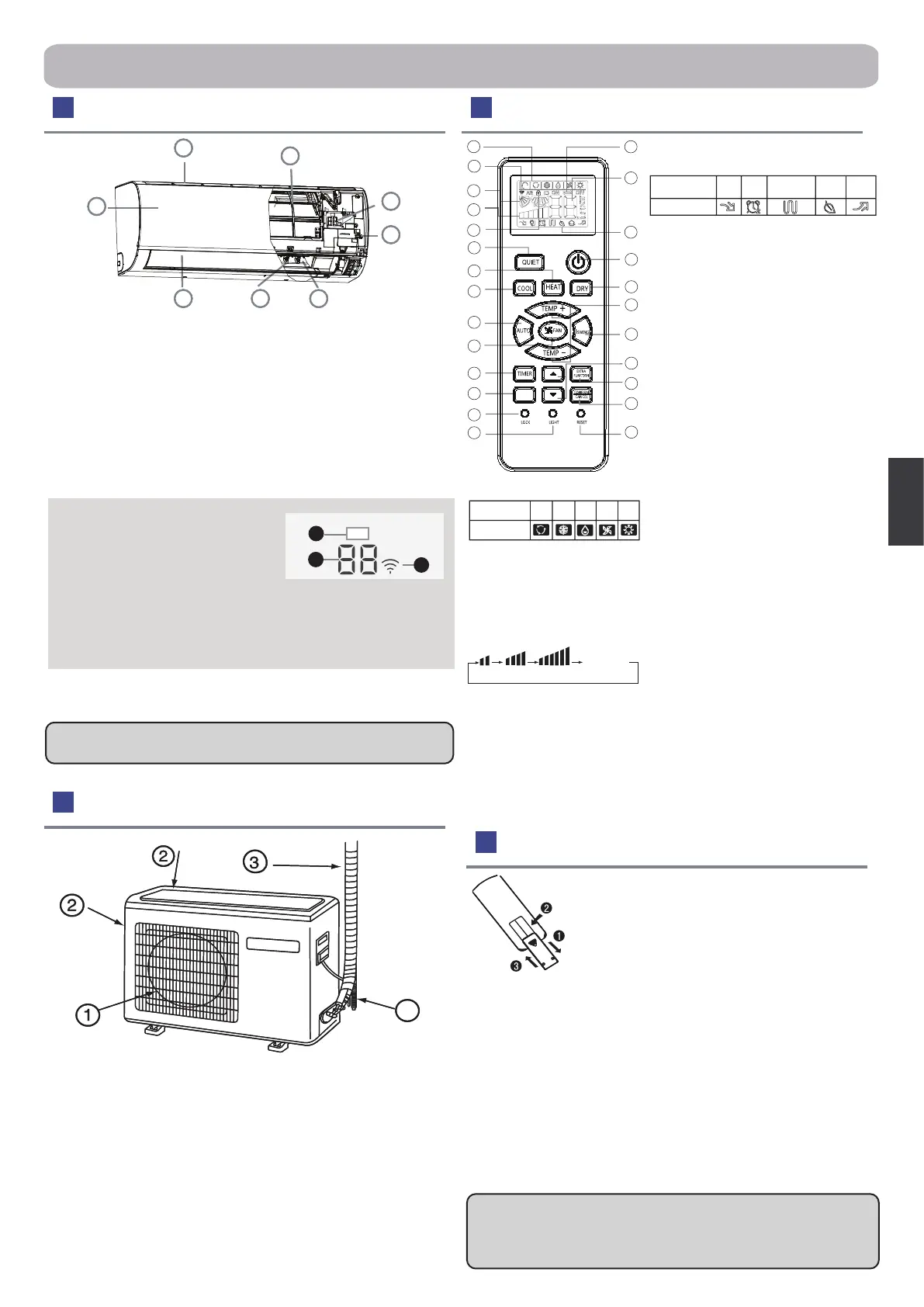

Componentes y funciones
Panel de indicadores
1.Receptor de señal a
distancia
2.Indicador de temperatura ambiente
3.Wi-Fi
1.SALIDA DE AIRE ELÉCTRICO
2.ENTRADA DE AIRE
3.TUBOS DE CONEXIÓN Y CABLEADO
4.MANGUITO DE DRENAJE
Instalación de las pilas
Nota
●La distancia entre el cabezal de transmisión de la señal y el
oricio del receptor debe ser de unos 7 m sin obstáculos.
●Si se instalan lámparas uorescentes o se utilizan teléfonos
inalámbricos en la sala, el receptor podría resultar perturbado al
recibir las señales, por lo que la distancia hasta la unidad interior
deberá ser menor.
●Si se activan todos los indicadores de la pantalla o no es posible
visualizarlos correctamente durante el uso, es señal de que las
pilas se han agotado. Por favor, cambie las pilas.
●Si el mando a distancia no funciona correctamente durante
su uso, extraiga las pilas y vuelva a instalarlas pasados unos
minutos.
1.Extraiga la tapa de las pilas;
2.En la gura se muestra el modo de carga de las
pilas. 2 pilas R-03, botón reinicio (botella);
3.Asegúrese de respetar los signos " + "/"-"
4.Instale las pilas y vuelva a colocar de nuevo la
tapa.
Sugerencia
：
Extraiga las pilas si no tiene intención de utilizar
la unidad durante un periodo largo de tiempo. Si observa alguna
pantalla extraña después de extraer las pilas deberá pulsar el
botón Restablecer.
AUTOM-
ÁTICO
REFRI-
GERA-
CIÓN
SECO
CALEF-
ACCIÓN
VENTI-
LADOR
Modo de
funcionamiento
Mando a
distancia
AUTOMÁTICOBAJA MEDIA ALTA
Visualización
circular
SILEN-
CIO
SUELO
SALUDA-
BLE
INTENSO
Ayuda con
calor eléctrico
Modo de fu-
ncionamiento
Mando a
distancia
