Candy CY-09QBIN - Installatie Van de Binnenunit

Ø60mm
G
9
Nederlands
Installatie van de Binnenunit
Anbringen der Montageplatte und Positionieren der
Wandbohrung
Beim ersten Befestigen der Montageplatte
●Befestigen Sie eine Montagestange (nicht im Lieferumfang
enthalten) an Seitenstange und Sturz, und befestigen Sie die
Platte an der montieren Montagestange.
●Die Position der Wandbohrung entnehmen Sie bitte dem
vorhergehenden Abschnitt „Beim ersten Befestigen der
Montageplatte“.
●Bohren Sie eine Ö󰀨nung mit 60 mm Durchmesser und leichtem
Gefälle in die Außenwand.
●Installieren Sie die Rohrö󰀨nungsabdeckung, und versiegeln Sie
diese anschließend mit Spachtelmasse..
[Rohrführung nach hinten]
●Verlegen Sie die Rohre und den Ablaufschlauch, und befestigen
Sie diese anschließend mit dem Klebeband.
[ Verrohrung links, links hinten]
●Für die Rohrführung nach links entfernen Sie den Deckel für die
Nach Anbringen der Montageplatte
Bohren einer Ö󰀨nung in die Wand und Einpassen der
Rohrö󰀨nungsabdeckung
Wandö󰀨nung
Innenseite
Außenseite
(Querschnitt durch die Wandö󰀨nung) Rohrleitungsö󰀨nung
Installation des Außengeräts
Rohrverlegung
Rohrleitung links mit einer Zange.
●Biegen Sie die Rohre bei einer Rohrführung nach hinten links in
Richtung der Bohrungsmarkierung für die Rohrführung nach hinten
links, die auf der Wärmeisolierung markiert ist.
1.Schieben Sie den Ablaufschlauch in die Ö󰀨nung der
Wärmeisolierung des Innengeräts.
2.Führen Sie das elektrische Innen- bzw. Außenkabel durch die
Rückseite des Innengeräts, und ziehen Sie es an der Vorderseite
heraus. Verbinden Sie die Kabel anschließend.
3.Beschichten Sie die Dichtäche der Bördelung mit Kältemittel-
Schmiermittel, und verbinden Sie die Rohre. Bedecken Sie
das Verbindungsstück sorgfältig mit der Wärmeisolierung, und
befestigen Sie diese gut mit Klebeband.
●Elektrische Innen- und Außenkabel und der Ablaufschlauch
müssen mittels Schutzklebeband mit den Kältemittelleitungen
verbunden sein.
[ Verrohrung in der anderen Richtung ]
●Entfernen Sie mit einer Zange den Deckel für die Rohrleitung
gemäß der Rohrleitungsrichtung, und biegen Sie das Rohr
entsprechend der Position der Wandö󰀨nung. Achten Sie beim
Biegen der Rohre darauf, diese nicht zu zerbrechen.
●Schließen Sie zuvor das elektrische Außen- bzw. Innenkabel
an, und ziehen Sie anschließend den mit der Wärmeisolierung
verbundenen Teil heraus.
●Hängen Sie das Gerätegehäuse in die
oberen Kerben der Montageplatte ein.
Schieben Sie das Gehäuse von rechts nach
links, um zu prüfen, ob es sicher befestigt
ist.
●Um das Gehäuse an der Montageplatte zu
befestigen, heben Sie es schräg von unten
an und lassen es senkrecht nach unten ab.
●Beim Abnehmen des Innengerätes das Gehäuse anheben und es
leicht an der Unterseite leicht nach vorn kippen. Dann die Einheit
schräge anheben, bis sie sich von der Montageplatte abheben
lässt.
●Nehmen Sie die Abdeckung der Anschlusskle-
mme in der unteren rechten Ecke des Innengeräts
ab, und entfernen Sie die Kabelabdeckung durch
Lösen der Schrauben.
Montageplatte
Deckel für
Rohrleitung
rechts
Mit Klebeband befestigen
Deckel für
Rohrleitung
links
Wärmeisolierung
Elektrisches Kabel Innen-/
Außenberät
Rohrleitung
Rohrau-
ageplatte
Ablaufschlauch
Befestigen des Gehäuses des Innengeräts
Abnehmen des Innengerätegehäuses
Entfernen der Kabelabdeckung
4
Anschließen des elektrischen Innen-/Außenkabels
agra󰀨e
Montageplatte
3
2
1
1.Nivellieren Sie die Wandplatte anhand von in der Nähe
bendlichen Säulen oder Stürzen, und xieren Sie sie vorerst nur
mit einem Stahlnagel.
2.Überprüfen Sie noch einmal die korrekte Ausrichtung der Platte,
indem Sie von der Mitte der Platte ein Gewicht an einer Schnur
herunterhängen lassen. Befestigen Sie die Platte anschließend mit
dem Montagestahlnagel.
3.Messen Sie die Position für die Wandbohrung A/C mit einem
Messband aus.

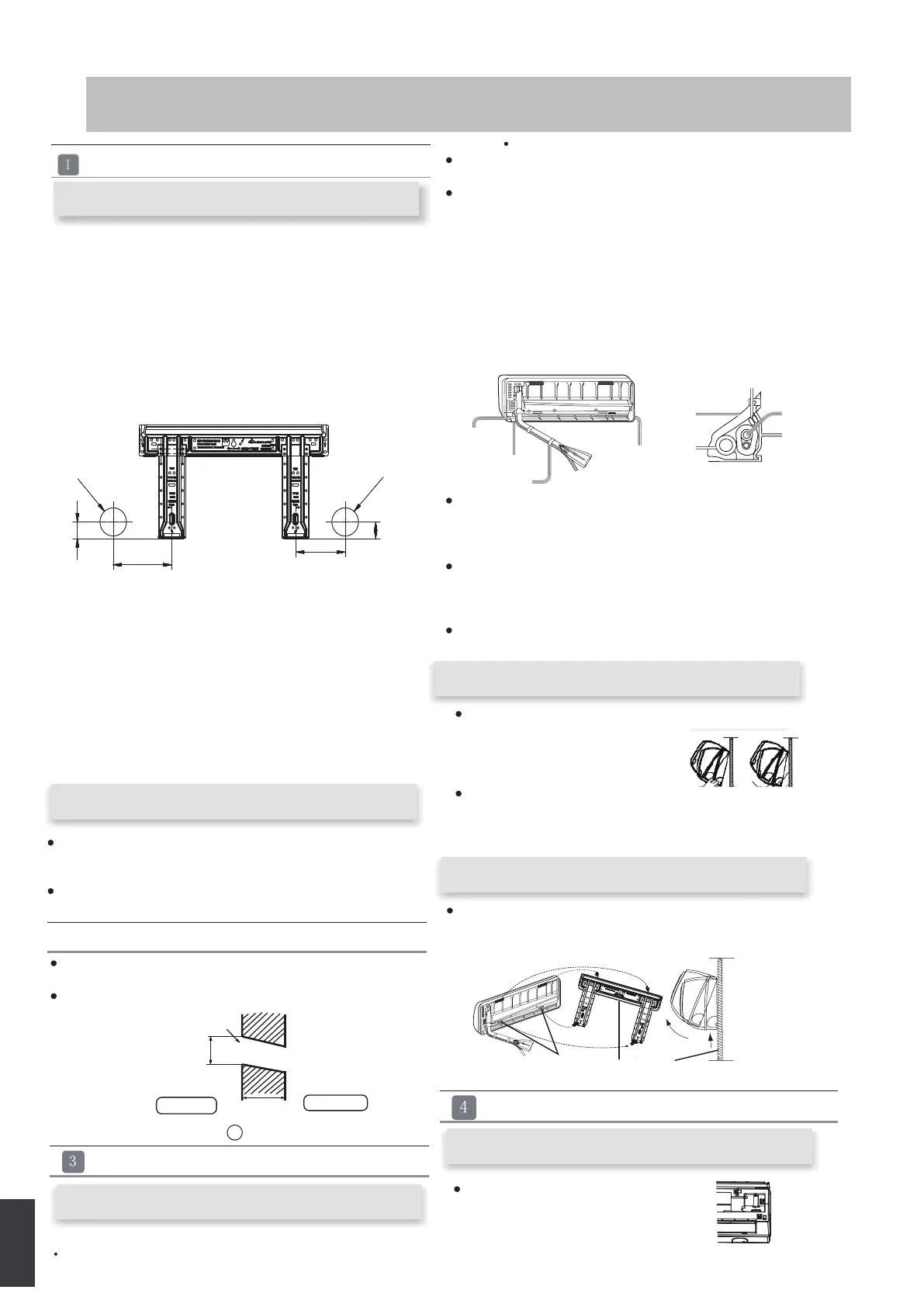

Installatie van de Binnenunit
Installatie van de montageplaat en positionering van het
gat in de muur
Wanneer de montageplaat eerst geinstalleerd wordt
1.Nivelleer de montageplaat goed op basis van aanwezige
pilaren en lateien. Bevestig de montageplaat dan tijdelijk met
een stalen spijker.
2.Controleer nog een keer de juiste positie van de montageplaat
door een draad met een gewicht centraal van de bovenkant van
de plaat te laten hangen. Bevestig de montageplaat dan stevig
met
de bijbehorende spijkers.
3.Bepaal met behulp van een meetling de juiste positie voor het
gat in de muur.
Wanneer de montageplaat aan een zijbalk
en latei bevestigd wordt
Installeer een bevestigingsbalk (wordt apart verkocht) aan de
zijbalk en latei
en maak dan u de montageplaat vast aan de
bevestigingsbalk.
Zie de paragraaf “Wanneerde montageplaat eerst
geinstalleerd wordt”, voor het positioneren van het gat in de muur.
Boor een gat in de wand en plaats het leiding-gat deksel
Boor een gat van 60mm diameter iets neerwaarts gericht van
binnen naar buiten.
Plaats het leiding-gat deksel en verzegel het daarna met
stopverf.
Installatie van de binnenunit
Afbeelding van de leidingen
[Achterkant pijpleiding]
Trek de leidingen en de afvoerslang en bevestig ze met plakband.
[Links Links-achter Leidingen]
In het geval van een linkse leiding: knip met een nijptang het
deksel voor de linkse leiding uit.
Bij een links-achter leiding: buig de leidingen in de richting van
de maarkering van het gat voor de links-achter leiding. De
markering is aangetekend op het isolatiemateriaal.
1.Steek de afvoerslang doorhet gat in het isolatiemateriaal van de
binnenunit
2.Steek de binnen/buiten elektri sche kabel aan de achterkant van
de binnenunit naar binnen en trek hem aan de voorzijde weer uit.
S
luit daarna aan.
3.Smeer het verbindingsvlak van Flare verbiding in met koelmiddel olie en
verbindt de leidingen. de leiding in met olie. Wikkel isolatiemateriaal
over de verbindingsplek en bevestig dit met klevend band.
De binnen/buiten elektrische kabel, de afvoerslang en de
koelmiddelleiding moeten samen worden gebonden met
beschermend plakband.
[Andere richting leiding]
Knip met een nijptang het deksel voor de leiding uit volgens de
richting van de leidingen. Buig de pijpen in de richting van de
positie van het gat in de muur. Wees bij het buigen voorzichtig om
beschadigingen aan de leiding te vermijden.
Sluit de binnen/buiten elektrische kabel vooraf aan en trek dan
het gedeelte dat met het isolatiemateriaal verbonden is uit.
Bevestiging van het binnenunit lichaam
Hang de unit veilig op de bovenste
inkeping van de montageplaat.
Beweeg de unit van links naar
rechts om te controleren of het
stevig hangt.
Om het lichaam op de
montageplaat vast te zetten: houd
de unit schuin en draai het loodrecht
naar beneden.
Demontage van het binnenunit lichaam
Bij de demontage van de binnenunit: hef de unit met op om het te
ontgrendelen. Draai de onderkantvan het lichaam voorzichtig naar
buiten en houd de unit scheef totdat het de montageplaat verlaat.
Aansluiten van de binnen / buiten elektrische kabel
Verwijder het bedradingsdeksel
Verwijder het terminal deksel
aan de rechter benedenhoek van de
binnenunit en maak dan de bedrading
los door het verwijderen van de
schroeven.
Binnenkant
Buitenkant
Muurgat
Dikte van de wand
(
Zijaanzicht van het muurgat
)
Buis voor het leidinggat
G
Deksel voor
rechtse leiding
Deksel voor onderkant
leiding
Fixeer met plakband
Deksel voor linkse
leiding
Isolatiemateriaal
Afvoerslang
Leiding
Steunplaat voor
leidingen
Binnen/buiten elektrische kabel
Haakje
Montageplaat
Ø60mm
20P
mm031=A mm011=C mm011=C
mm24 mm42 mm
=B=B Ø m06 m06 =B=B Ø mm06 mm06
