Candy CY-09QBIN - Peças E Funções

1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
26
19
20
21
18
7
6
1
2
3
4
5
67
8
2
Português
1.Visualização
2.Visualização do sinal de
envio
3.Visualização de Oscilação
4.Visualização velocidade
ventilador
5.Visualização LOCK
(Bloqueio)
6.Visualização TIMER OFF
(temporizador desligado)
Visualização TIMER ON
(temporizador ligado)
7.Visualização TEMP
(Temperatura)
8.Visualização de outras funções
9.Botão de TURBO/QUIET
(INTENSO/SILENCIOSO)
10.Botão de MODE
11. Botão de SELF CLEAN
12. Botão de SWING cima/baixo
13. Botão de FAN SPEED (Ventilador)
14. Botão de I FEEL
15. Botão de HEALTH (Saudável)
16. Botão de LOCK
17. Botão de LIGHT (Luz)
Controla a ativação ou desativação
da luz do ecrã interno LCD.
18. Botão de POWER ON/OFF
19. Botão de ECO
20. Botão de TEMP (Temperatura)
21. Botão de SWING esquerda/direita
22. Botão de SLEEP
23. Botão de uxo de ar saudável
24. Botão de CANCEL/CONFIRM
Cancelar/conrmar)
Função: denição e cancelamento do
temporizador e de outras funções
25. Botão de RESET (Restabelecer)
Quando ocorrer uma anomalia no
controlo remoto, prima este botão
durante 3s para reiniciar o controlo
remoto.
26. Botão de TIMER
Unidade exterior
Carregar pilhas
Unidade interior
Comando
A imagem acima funciona apenas como referência, podendo a sua
unidade ser diferente de acordo como modelo adquirido.
Nota:
●A distância entre a cabeça de transmissão do sinal e o recetor
deverá ser até 7 metros, sem nenhum obstáculo.
●Quando lâmpadas do tipo uorescente e elétrónicas ou telefones
sem os estão instalados no mesmo espaço, a receção do sinal
é dicultada, pelo que a distância entre o comando e a unidade
interna deverá ser mais curta.
●Um ecrã de visualização preenchido ou pouco claro indica que
as pilhas já estão desgastadas. Por favor mude as pilhas.
●Se o comando não funcionar normalmente, por favor retire as
pilhas e recarregue alguns minutos mais tarde.
1.Retire a tampa das pilhas;
2.Carregue as pilhas como demonstrado. 2
pilhas R-03, botão de reset (cilindro); Conrme
que carrega as pilhas corretamente " + "/ " - ";
3.Coloque a tampa novamente.
La griglia di ingresso e󰀨ettiva può variare rispetto a quella
mostrata nel manuale a seconda del prodotto acquistato.
Dicas:
Remova as pilhas no caso de a unidade car em desuso durante
um logo período de tempo. Se o visualizador estiver ativo depois
de retirar as pilhas, prima o botão RESET.
4
1.Entrada
2.Filtro de Puricação do Ar
(internal)
3.Tábua de Display (internal)
4.Emergência
5.Saída
6.Grade vertical(ajuste o uxo
do ar para esquerda )
7.Aba horizontal
(Ajuste o uxo do ar para cima e
baixo Não ajuste manualmente )
8.Grade de entrada

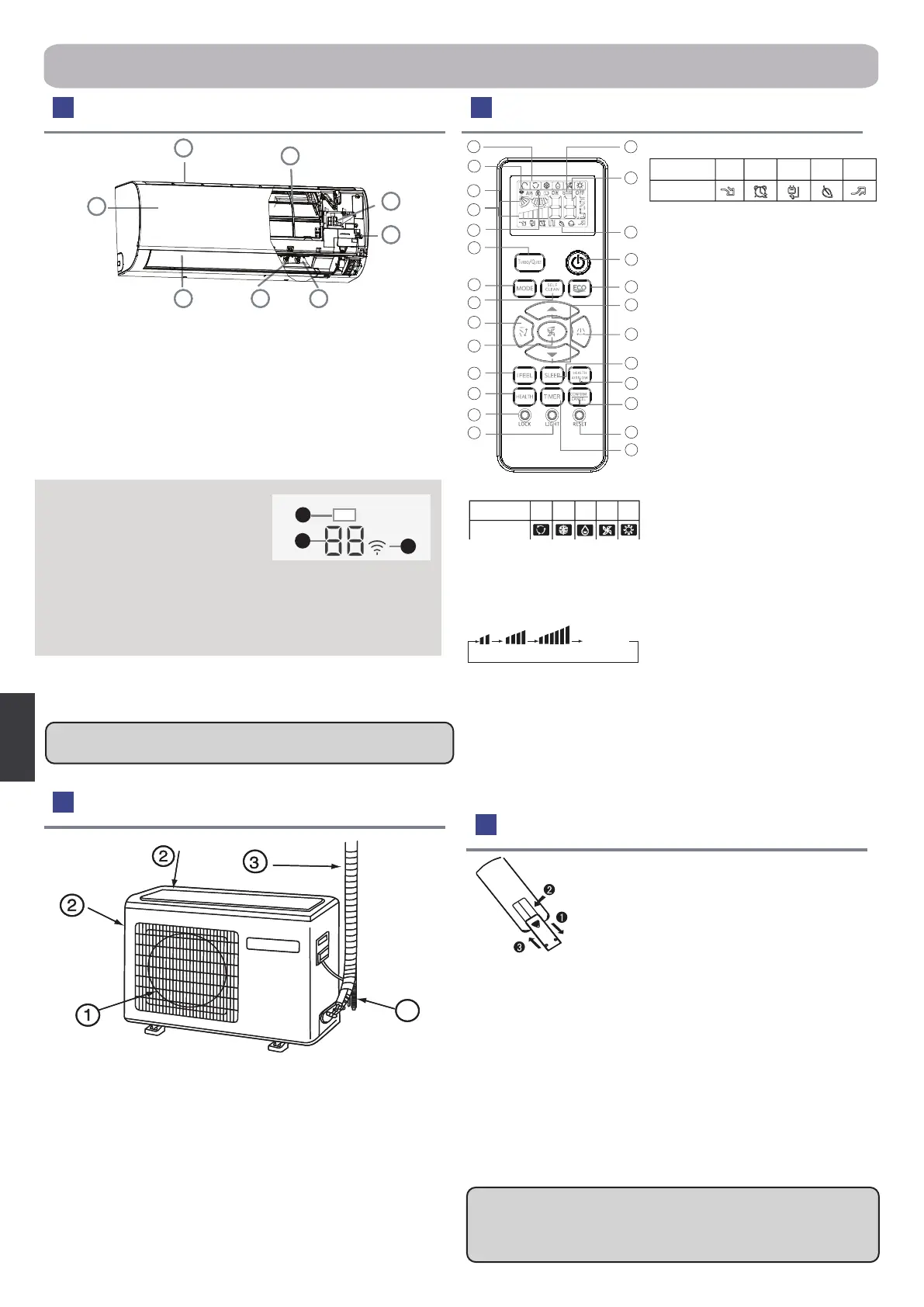

Peças e Funções
1.
SAÍDA
2.
ENTRADA
3.
TUBO DE CONEXÃO E CABOS ELÉTRICOS
4.
MANGUEIRAS DE DRENAGEM
AUTO
(Automática)
LO
(Baixa)
MED
(Média)
HI
(Alta)
Visualização
circular
AUTO
Modo de
funcionamento
Comando
COOL DRY FAN HEAT
QUIET
(Silêncio)
SLEEP
(Dormir)
HEALTH
(Saudável)
TURBO
(Intenso)
ECO
Modo de
funcionamento
Comando
1
3
2
Tábua de Display
1.Receptor de sinal remoto
2.Display de temperatur a
a mbiental
3.Wi-Fi
