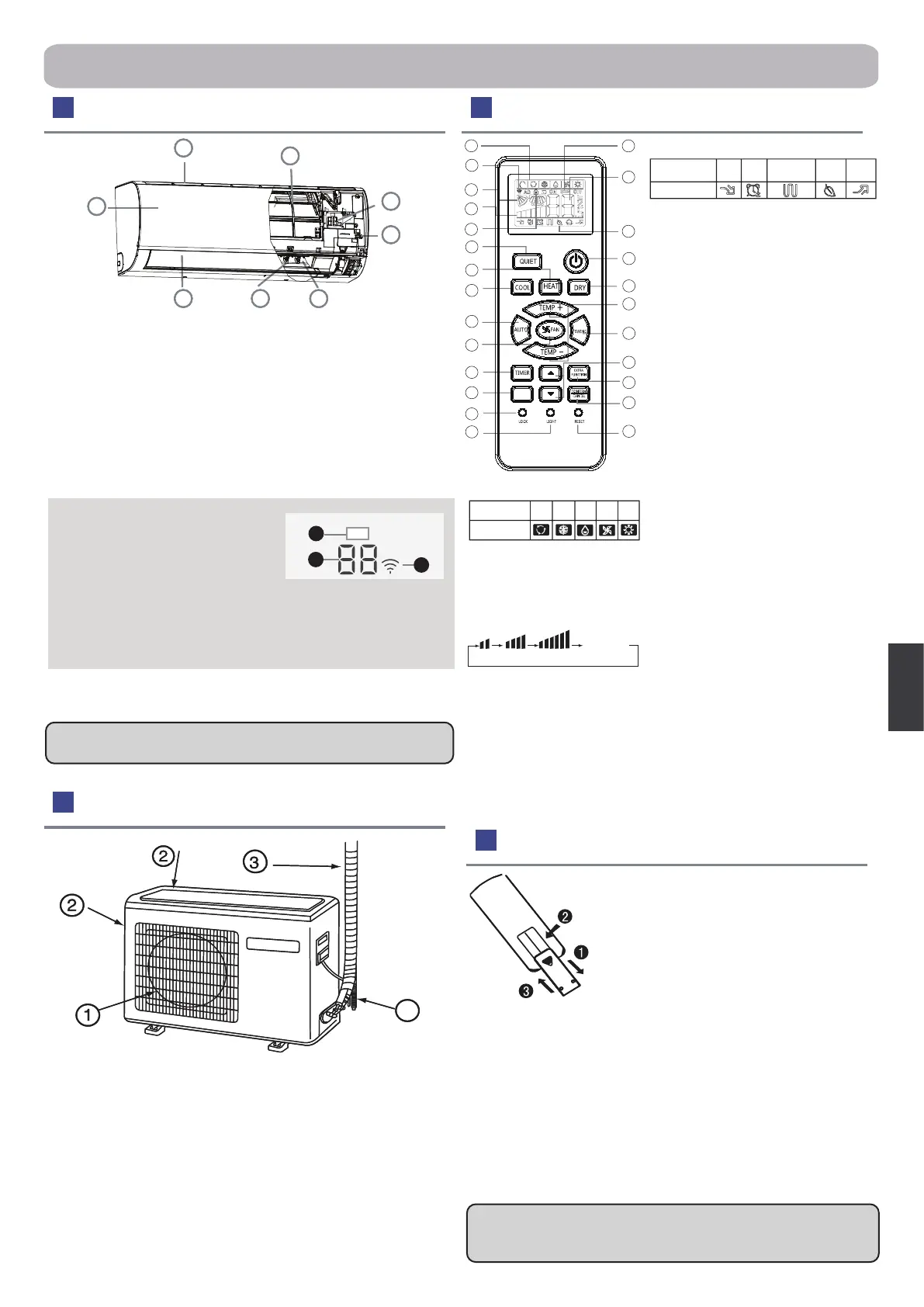

Candy CY-09QBIN - Pièces et Fonctions

1
2
3
4
5
67
8
1
3
2
1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
SELF
CLEAN
2
Français
1.A󰀩chage Mode
2.A󰀩chage d'envoi de
signal
3.A󰀩chage position swing
4.A󰀩chage VITESSE DE
VENTILATION
5.A󰀩chage
VERROUILLAGE
6.A󰀩chage MINUTERIE
ARRÊT
A󰀩chage MINUTERIE
MARCHE
7. A󰀩chage TEMP
8.A󰀩chage des fonctions
supplémentaires
9. Bouton SILENCE
10. Bouton CHAUFFAGE
11. Bouton REFROIDISSEMENT
12. Bouton AUTO
13. Bouton VENTILATION
14. Bouton MINUTERIE
15. Bouton AUTO-NETOYYAGE
16. Bouton VERROUILLAGE
Utilisé pour verrouiller les boutons et
l'a󰀩chage LCD.
17. Bouton VOYANT
Contrôle l'allumage et l'extinction
des diodes du panneau d'a󰀩chage
intérieur.
18. Bouton MARCHE/ARRÊT
ALIMENTATION
19. Bouton SEC
20. Bouton TEMP
21. Bouton POSITION
22. Bouton HEURE
23. Bouton FONCTION EXTRA
Function: Veille---> SANTÉ--->
Position de débit d’air sain 1 --->
Position de débit d’air sain 2
--->Rafraîchir l'air (fonction réservée)
Puissance --->Envoi d’air --->Zone
A-B Sommeil ---> Réglage du ux d'air
gauche et droit
24. Bouton ANNULER/CONFIRMER
Fonction : Activez et désactivez
la minuterie et autres fonctions
supplémentaires.
25. Bouton RÉINITIALISER
Lorsque la télécommande a une
anomalie, utilisez un objet pointu
pour appuyer sur ce bouton afn de
réinitialiser la télécommande.
Unité extérieure
Installation des piles
Unité intérieure Télécommande
Selon l'article réel acheté l'image ci-dessus est seulement pour
référence.
Note
• The distance between the signal transmission head and the
receiver hole should be within 7m without any obstacle as well.
• When electronic-started type uorescent lamp or change- over
type uorescent lamp or wireless telephone is installed in the
room, the receiver can to be disturbed in receiving the signals,so,
the distance to the indoor unit should be shorter.
• Full display or unclear display during operation indicates the
batteries have been used up. Please change batteries.
• If the remote controller can't run normally during operation,
please remove the batteries and reload several minutes later.
1.Enlever le couvercle du compartiment à
pile;
2.Placer les piles comme illustré. 2 piles R-03,
touche de réinitialisation (cylindre) ; Veillez
à bien respecter les polarités " + "/"-"lorsque
vous mettez les piles ;
3.Installer les piles, puis replacer le couvercle.
Selon le produit acheté, la grille d'admissionpeut être di󰀨érente
decelleprésentéedanscemanuel
Astuce :En cas de non utilisation durant une longue période,
retirer les piles. Si quelque chose reste a󰀩ché après le retrait
des piles, appuyer simple-ment sur la touche de réinitialisation.
4
1.Entrée d'air
2.Filtre de purication d'air (à
l'intérieur)
3.Panneau d'afchage
4.Bouton d'urgence
5.Sortie d'air
6.Lame verticale(réglage du ux
d'air à gauche et à droite)
7.Volet horizontal (réglage du
ux d'air de haut en bas Ne le
réglez pas manuellement)
8.Façade
Pièces et fonctions
Panneau d'a󰀩chage
1.Récepteur de signal de
télécommande
1.
SORTIE
2.
ENTRÉE
3.
CONNEXION DE LA TUYAUTERIE ET DU CÂBLAGE ÉLECTRIQUE
4.
TUYAU DE VIDANGE
2.A󰀩chagede la température ambiante
3.Wi-Fi
AUTO
REFRO-
IDISSE-
MENT
SEC
CHAUF-
FAGE
VENTI-
LATION
Mode de
fonctionnement
Télécommande
AUTOBAS MOY HAUT
A󰀩chage
alternatif
SILEN-
CE
VEILLE
hygiène
ALIMENT-
ATION
Chau󰀨age
électrique aidé
Mode de fo-
nctionnement
Télécom-
mande
