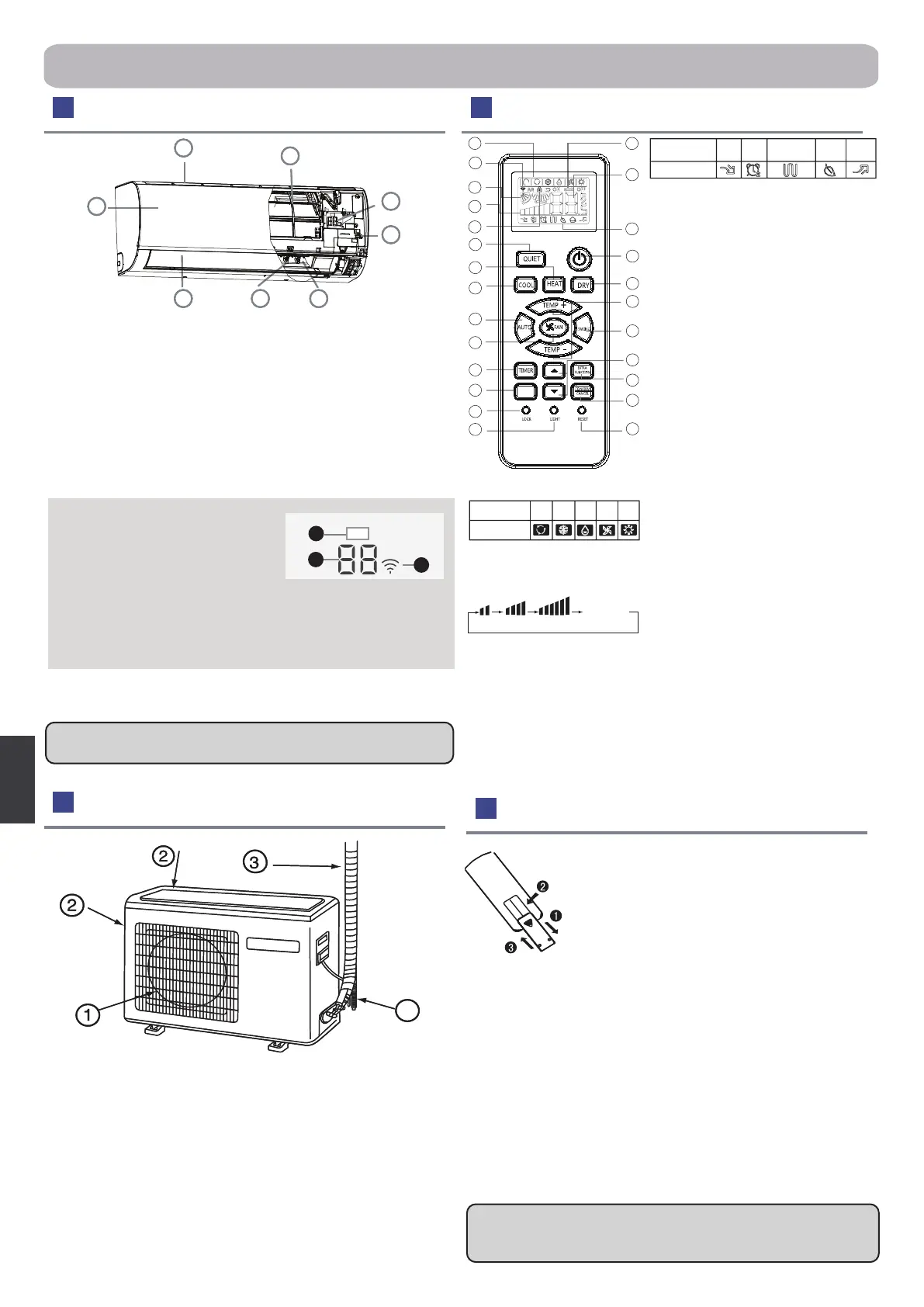

Candy CY-09QBIN - Bauteile und Funktionen

1
2
3
4
5
67
8
1
3
2
1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
SELF
CLEAN
2
Deutsch
1.Modus-Anzeige
2.Signal sending display
3.SWING-Anzeige
4.FAN-SPEED-Anzeige
5.LOCK-Anzeige
6.Anzeige für TIMER-ON
Anzeige für TIMER-OFF
7. TEMP-Anzeige
8.Anzeige für zusätzliche
Funktionen
9. Taste TURBO/QUIET
10. Taste HEAT
11. Taste COOL
12. Taste AUTO
13. Taste FAN SPEED
14. Taste TIMER
15. Taste SELBSTREINIGER
16. Taste LOCK
Zum Verschließen der Tasten und
LCD-Anzeige
17. Taste LIGHT
Kontrolliert das Beleuchten und
Erlöschen des Anzeigetafels der
Innen-LED.
18. Taste POWER ON/OFF
19. Taste DRY
20. Taste TEMP
21. Taste SWING
22. Taste HOUR
23. Taste EXTRA FUNCTION
Funktion: Schalfen---> HEALTH--->
Gesunde Luftstrom-Position 1
--->Gesunde Luftstrom-Position 2
--->Einschalten --->Luft-Zufuhr --->
A-B Yard --->Regelung der Luftstrom-
Richtung nach links und rechts
24. Funktion der Taste CANCEL/
CONFIRM
：
Einstellen und
Abbrechen zu dem Timer und
anderen zusätzlichen Funktonen.
25. Taste RESET button
Nutzen Sie ein Gegenstand mit
scharfer Spitze die Taste zu dürcken,
um die Remote zurückzusetzen,
wenn die Fernbedienung abnormal
ist.
Außengerät
Ladung der Batterie
Inneneinheit Fernbedienung
Das obige Abbildung steht nur zur Referenz. Nehmen Sie das
gekaufte Produkt als Standard.
ANMERKUNG:
●Der Abstand zwischen dem Signalübertragungskopf und dem
Empfängerloch soll nicht größer als 7m sowie auch ohne Hindernis
sein.
●Wenn elektrisch gestartete Leuchtsto󰀪ampen oder drahtlose
Umschalt-Telefon im Typ der Leuchtsto󰀪ampen oder Zimmer
installiert werden, wird der Empfänger leicht gestört beim Empfang
der Signale, somit sollte der Abstand zu der Inneneinheit kürzer
sein.
●Vollständige oder unklare Anzeige beim Betrieb deutet es an,
dass die Batterie aufgebraucht ist. Bitte wechseln Sie die Batterie.
●Falls die Fernbedienung beim Betrieb automatisch arbeiten kann,
entfernen Sie bitte die Batterie und laden Sie es einige Minuten
später neu.
1.Entfernen Sie die Abdeckung der Batterie ;
2.Laden Sie die Batterie wie dargestellt. 2 R-03
Batterie, Zurücksetzen-Taste (Zylinder) ; Stellen
Sie sicher, dass das Laden mit „+“/„-“ überein
stimmt ;
3.Laden Sie die Batterie, dann setzsen Sie die
Abdeckung wieder auf.
Entsprechend dem gekauften Produkt könnte das tatsächliche
Einlassgitter von dem in der Anleitung abweichen.
Hinweis: Entfernen Sie die Batterie, falls die Einheit nicht
langfristig im Betrieb sein wird.Wenn es eine Anzeige nach der
Entnahme gibt, drücken Sie einfach die Rückstelltaste.
4
1.Einlass
2.Luftlter (innenliegend)
3.Anzeige (innen)
4.Notschalter
5.Auslass
6.Senkrechte Lamellen
(Luftstrom rechts und links
anpassen)
7.Waagerechte Lamellen
(Luftstrom nach oben und
unten anpassen Nicht manuell
einstellen)
8.Einlassgitter
Bauteile und Funktionen
Anzeigetafel
1.Entfernte
Signalempfänger
1.
LUFTAUSTRITT
2.
LUFTEINLASS
3.
VERBINDUNGSROHRLEITUNG UND ELEKTRISCHE VERKABELUNG
4.
ABLAUFSCHLAUCH
2.Umgebungstemperatur- Anzeige
3.Wi-Fi
AUTO
COOL
DRY FAN
HEAT
Betriebsmodus
Fernbedient
AUTOLO MED HI
Anzeige
zirkuliert
QUIET
SLEΕΡ HEALTH TURBO
Ergänzte
elektrisch e
Heizung
Betriebsmod-
us
Fernbedient
