Candy CY-09QBIN - Ugradnja Unutarnje Jedinice

9
Hrvatski
Alati potrebni za ugradnju
Izbor mjesta ugradnje

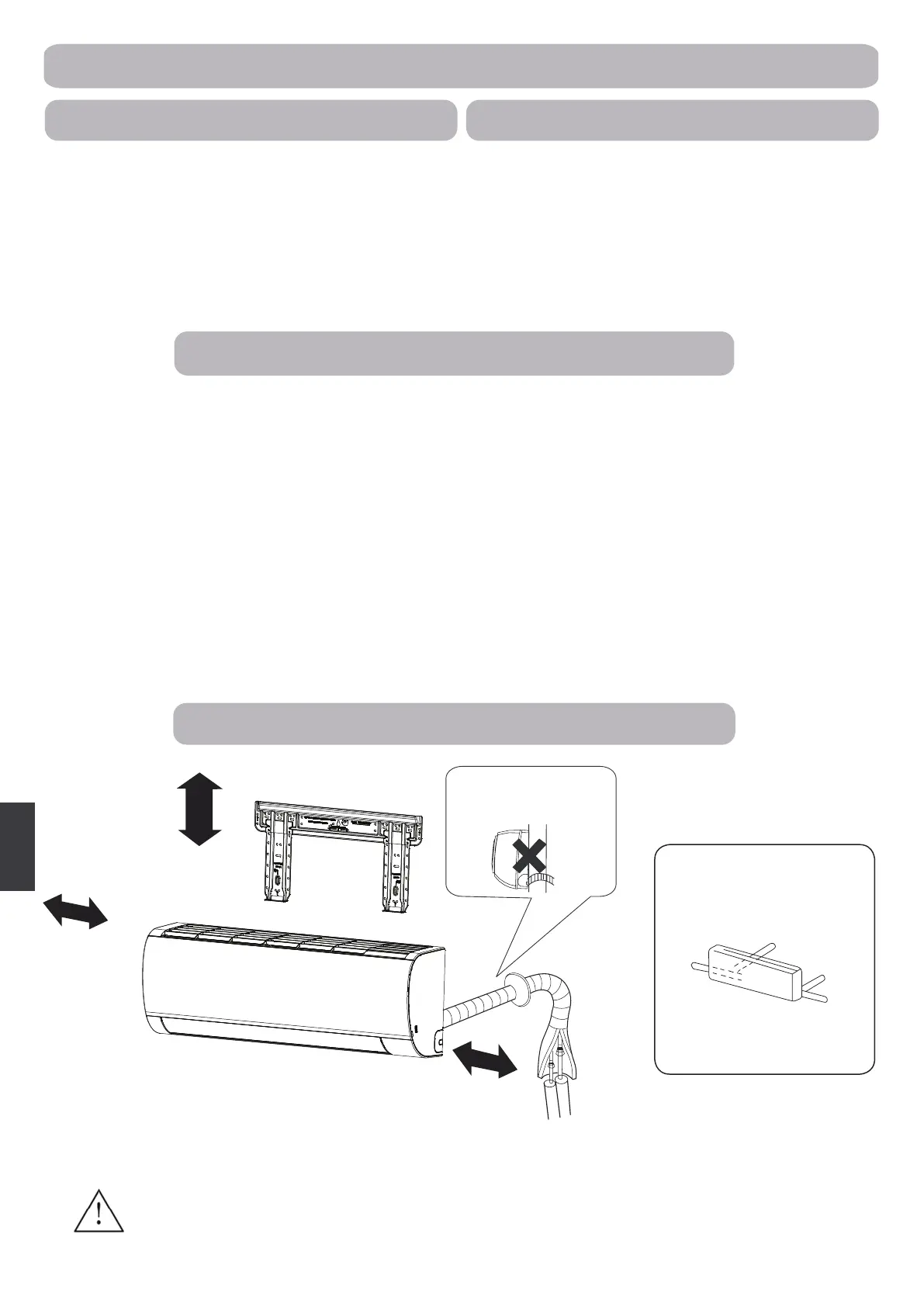

Shema ugradnje unutarnjih jedinica
Izvor napajanja
Ugradnja unutarnje jedinice
●Odvijač
●Sjekača kliješta
●Pila za željezo
●Krunasto svrdlo
●Ključ (17,19 i 26mm)
●Detektor propuštanja plina ili
otopina sapunice
●Moment ključ (17mm, 22mm,
26mm)
●Rezač cijevi
●Alat za širenje (pertlanje) cijevi
●Nož
●Mjerna vrpca
●Razvrtač
●Prije nego priključite uređaj, obvezno morate provjeriti napon
●Izvor električne energije mora odgovarati onome koji je naveden
na natpisnoj pločici
●Ugradite zaseban krak električne instalacije za napajanje ovog
uređaja.
●Utičnica treba biti tako postavljena da je dostupna kabelu za
napajanje. Nemojte produljivati kabel dodavanjem dijelova.
●Čvrsto mjesto koje ne uzrokuje vibracije koje može nositi
ugrađeni element.
●Mjesto do kojeg ne dopire para ili toplina koja nastaje u blizini i
gdje neće biti prepreka usisu i ispuhu.
●Mjesto pogodno za odvod tekućine i na kojem je cijevi spojiti s
vanjskom jedinicom
●Mjesto s kojega hladni zrak može što bolje rasporediti.
●Mjesto koje je u blizini utičnice i lako je pristupačno sa svih
strana.
●Mjesto udaljenije više od 1 metra od televizora, radio aparata,
bežičnih uređaja i uorescentnih svjetiljki.
●Montirate li daljinski upravljač na zid, odaberite takvo mjesto s
kojeg će imati ispravan kontakt kojem neće smetati uorescentna
rasvjeta u prostoriji
Modeli usvoje hladnjak HFC R32.
više od 15 cm
više od 10cm
više od 10cm
Potrebno je paziti na
postavljanje vertikalne
cijevi za odvod
Raspored cijevi
Lijeva
Stražnja lijeva
Stražnja
desna
Desna
Ako koristite odvodnu cijev s lijeve strane, provjerite da li je rupa zakrčena.
Udaljenost između unutarnje jedinice i poda treba biti više od 2m. Molimo promotrite stvarne dimenzije i značajke modela
kojeg ste kupili. Priloženi crtež je samo ilustrativan.
