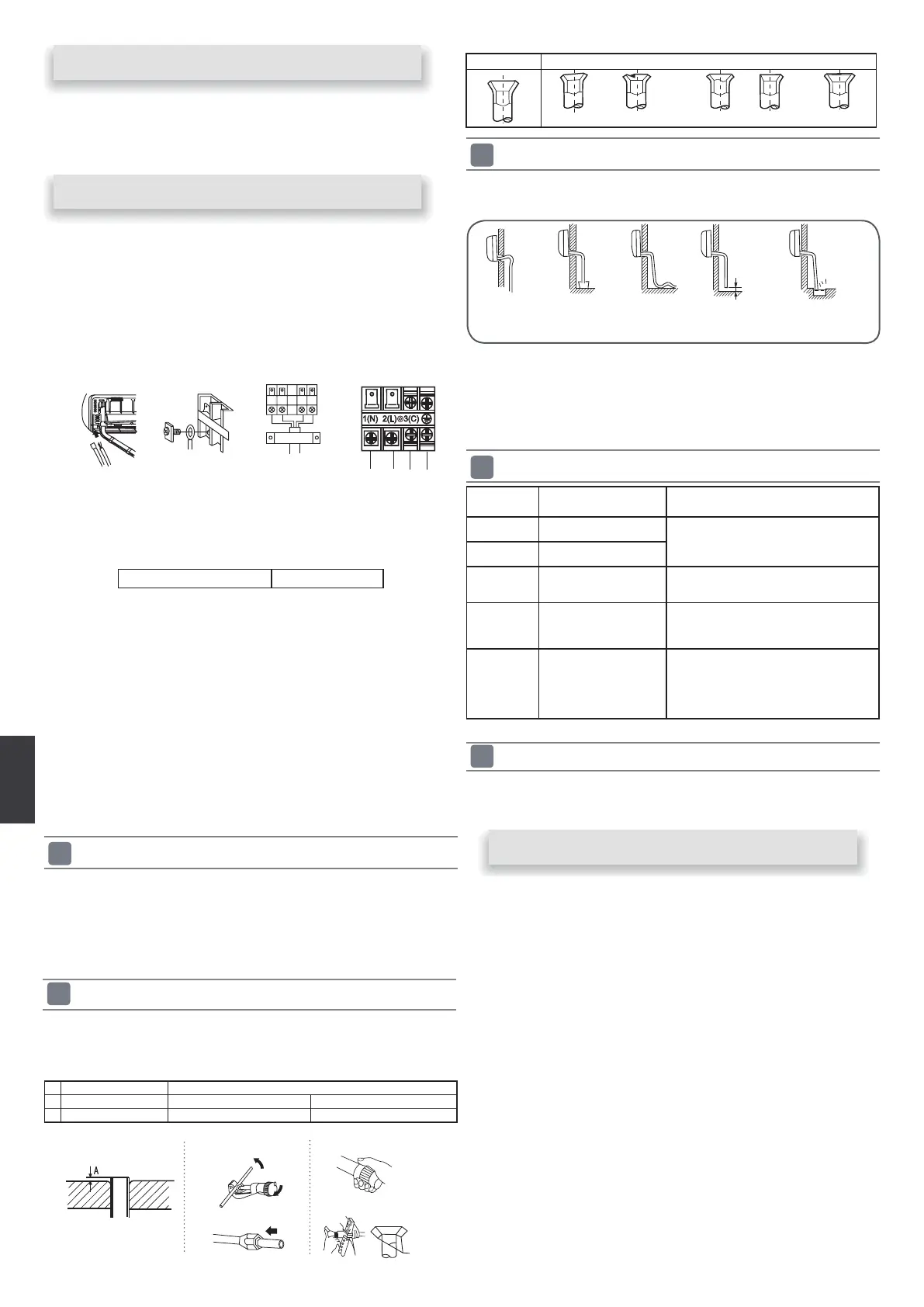

10
Deutsch
Bei Anschluss des Kabels nach erfolgter Installation des
Innengeräts
Checkliste für den Testbetrieb
Bei Anschluss des Kabels vor der Installation des
Innengeräts
Schneiden und Bördeln der Rohrleitungen
Stromversorgungsinstallation
1.Führen Sie das Kabel von außerhalb des Raums durch die linke
Seite der Wandö󰀨nung, in der sich die Rohrleitung bendet.
2.Ziehen Sie das Kabel an der Vorderseite heraus, und schließen
Sie es mit ausreichender Reserve (Kabelschlaufe) an.
●Installieren Sie den Ablaufschlauch mit durchgehendem Gefälle.
●Installieren Sie den Ablaufschlauch nicht wie unten abgebildet.
●Führen Sie das Kabel an der Rückseite des Geräts ein, und
ziehen Sie es an der Vorderseite heraus.
●Lockern Sie die Schrauben, und führen Sie die Kabelenden
vollständig in die Anschlussklemme ein, dann ziehen Sie die
Schrauben wieder an.
●Ziehen Sie leicht an dem Kabel, um eine ordnungsgemäße
Befestigung sicherzustellen.
●Versäumen Sie niemals, das angeschlossene Kabel mit der
Kabelabdeckung zu sichern.
HINWEIS:
Überprüfen Sie beim Anschließen des Kabels die
Anschlussklemmennummern von Innen- und Außengerät sorgfältig.
Bei nicht sachgemäßer Verkabelung ist kein einwandfreier Betrieb
möglich, und es können Defekte auftreten.
Anschlussleitungen 4G1.0mm²
1.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,
einem Servicepartner oder einer ähnlich qualizierten Person
ausgewechselt werden. Der Anschlusskabeltyp ist HO7RN-F.
2.Im Falle einer defekten Sicherung auf der Leiterplatte
ersetzen Sie diese mit einer Sicherung vom Typ T. 3,15 A/250 V
Wechselstrom (Innenbereich).
3.Die Verkabelung muss dem örtlichen Verkabelungsstandard
entsprechen.
4.Nach der Installation muss der Netzstecker leicht zugänglich
sein.
5.In die feste Verkabelung muss ein Schutzschalter eingebaut
werden. Als Schutzschalter ist ein allpoliger Schalter zu
verwenden, und die Entfernung zwischen seinen beiden Kontakten
muss mindestens 3 mm betragen.
●Erklären Sie unseren Kunden den Betrieb anhand der
Bedienungsanleitung.
□
Setzen Sie ein Häkchen
√
in die Kästchen.
●Füllen Sie Wasser in die Ablaufwanne des Innengeräts, und
vergewissern Sie sich, dass der Ablauf nach außen zuverlässig
funktioniert.
●Falls der angeschlossene Ablaufschlauch sich in einem Raum
bendet, statten Sie ihn unbedingt mit einer Wärmeisolation aus.
●Die Stromversorgung darf ausschließlich für das Klimagerät
verwendet werden.
●Bringen Sie bei der Installation eines Klimageräts an einem
feuchten Standort einen Fehlerstromschutzschalter an.
●Verwenden Sie für die Installation an anderen Standorten, so weit
möglich, einen Schutzschalter.
●Das Schneiden der Rohre wird mit einem Rohrschneider
durchgeführt, und Grate müssen entfernt werden.
●Nach dem Einsetzen der Bördelmutter wird die Bördelung
durchgeführt.
Bördelwerkzeug Herkömmliches Bördelwerkzeug
Kupplungstyp Kupplungstyp (starrer Typ) Typ Flügelmutter (Zoll)
A 0~0
,
5 mm 1,0~1,5 mm 1,5~2,0 mm
Einlassung für
Bördelwerkzeug
1. Zuschneiden des Rohrs
3. Einsetzen der Bördelmutter
4. Bördeln des Rohres
2. Entfernen Sie Grate.
Installationsüberprüfung und Testbetrieb
Ablauf
Ablauf
Richtig Falsch
Schief Beschädigte Bördelung Riss Einseitig Zu weit außen
Steigung in der
Mitte.
Das Ende ist
in Wasser
getaucht.
Wellenbil-
dung.
Unangenehmer
Geruch aus einem
Abuss
Weniger
als 5cm
Der Abstand
zum Boden ist
zu gering.
Codeanzeige Problembeschreibung Analysieren und Diagnostizieren
E1
Ausfall des
Raumtemperatursensors
Fehlerhafter Anschluss
Fehlerhafter NTC-Widerstand
Fehlerhafte Leiterplatte
E2
Fehlerhafter
Wärmeaustauschsensor
E4 EEPROM-Fehler Innengerät
EEPROM-Datenfehler
EEPROM-Defekt
Fehlerhafte Leiterplatte
E7
Kommunikationsfehler
zwischen Innen- und
Außengerät
Signalübertragungsfehler zwischen
Innen- und Außengerät aufgrund eines
Verkabelungsfehlers
Fehlerhafte Leiterplatte
E14
Defekter Ventilatormotor des
Innengeräts
Betriebsstopp aufgrund eines
Drahtbruchs im Ventilatormotor
Betriebsstopp aufgrund des Bruchs der
Hauptkabel des Ventilatormotors
Erkennungsfehler aufgrund fehlerhafter
Leiterplatte des Innengeräts
□Tritt Gas aus der Rohrverbindung aus?
□Ist die Rohrverbindung wärmeisoliert?
□Sind die Anschlussleitungen von Innen- und Außengerät fest an
den Klemmenblock angeschlossen?
□Sind die Anschlussleitungen von Innen- und Außengerät gut
befestigt?
□Funktioniert der Ablauf einwandfrei?
□Ist die Erdung sicher angeschlossen?
□Ist das Innengerät sicher befestigt?
□Hält die Spannung der Stromversorgung die Vorschriften ein?
□Treten Geräusche auf?
□Leuchtet die Lampe ordnungsgemäß?
□Funktionieren Kühlung und Heizung (bei Wärmepumpe)
ordnungsgemäß?
□Funktioniert die Regelung der Raumtemperatur ordnungsgemäß?
5
6
7
8
9
Innengerät
Zum Außengerät
