Polski
1.Wyświetlacz trybu pracy
2.Kontrolka sygnału z pilota
3.Wskaźnik położenia
żaluzji
4.Wskaźnik prędkości
wentylatora
5.Kontrolka blokady
6.Wskaźnik trybu
zegarowego TIME OFF/
TIME ON
7. Wskaźnik temperatury
8.Wskaźnik dodatkowych funkcji
9. Przycisk QUIET
10. Przycisk HEAT
11. Przycisk COOL
12. Przycisk trybu AUTO
13. Przycisk FAN SPEED
14. Przycisk TIMER
15. Przycisk SELF CLEAN
16. Przycisk blokady pilota
17. Przycisk LIGHT
Włączanie/wyłączanie wyświetlacza
jednostki.
18. Przycisk POWER ON/OFF
19. Przycisk DRY
20. Przycisk TEMP
21. Przycisk regulacji żaluzji SWING
22. Przycisk nastawy TIMERA
23. Przycisk EXTRA FUNCTION
Funkcje:Nadmuch→HEALTH→Kon
guracja zdrowotna 1 → Konguracja
zdrowotna 2 → Pierwotne ustawienie
kierownic → nadmuch w prawo i
lewo → A-B → Ogrzewanie → Tryb
nocny → Ogrzewanie elektryczne
→ Odświeżanie powietrza (funkcja
zarezerwowana) → Zasilanie →
Jednostki temperatury
24. Przycisk CANCEL/CONFIRM
Funkcja: Ustawianie i kasowanie
nastaw zegara i innych dodatkowych
funkcji.
25. Przycisk RESET
Jeżeli pilot nie działa prawidłowo,
należy wcisnąć ten przycisk ostro
zakończonym przedmiotem, aby
zresetować pilot.
Urządzenie zewnętrzne
Wymiana baterii
Urządzenie wewnętrzne
Pilot
Powyższy rysunek jest poglądowy - pokazuje uproszczony wygląd
agregatu.
Uwaga:
● Odległość pilota od odbiornika nie powinna przekraczać 7 m,
a na drodze sygnału nie mogą występować żadne przeszkody.
● Obecność świetlówek lub telefonów bezprzewodowych w po-
mieszczeniu może zakłócać odbiór sygnału, więc w takim wypad-
ku należy skrócić odległość od urządzenia wewnętrznego.
●Tryb pełnoekranowy lub nieczytelny wyświetlacz pilota podczas
pracy świadczy o zużyciu baterii. Należy wymienić baterie na
nowe.
●W przypadku niewłaściwego funkcjonowania pilota należy wyjąć
baterie na kilka minut.
1.Wysunąć klapkę;
2.Umieścić 2 baterie AAA (R-03) jak na ilustracji;
Należy upewnić się, że baterie są umieszczone
prawidłowo względem ładunku „+“/„-“ ;
3.Włożyć baterie i wsunąć klapkę.
Rzeczywista kratka wlotu może się różnić od tej pokazanej w
instrukcji obsługi w zależności od zakupionego modelu.
Wskazówka:
Jeśli z urządzenia nie korzysta się przez dłuższy czas, warto
wyciągnąć baterie z pilota. Jeśli po wyciągnięciu baterii nadal
palą się lampki na wyświetlaczu, należy zresetować pilot.
4
1.Wlot
2.Filtr powietrza(wbudowany)
3.Wyświetlacz(wewnątrz)
4.Kontrolka bezpieczeństwa
5.Wylot
6.Żaluzje pionowe(regulacja
nawiewu powietrza prawolewo)
7.Żaluzja pozioma
(regulacja nawiewu powietrza
góra-dół.)
8.Panel

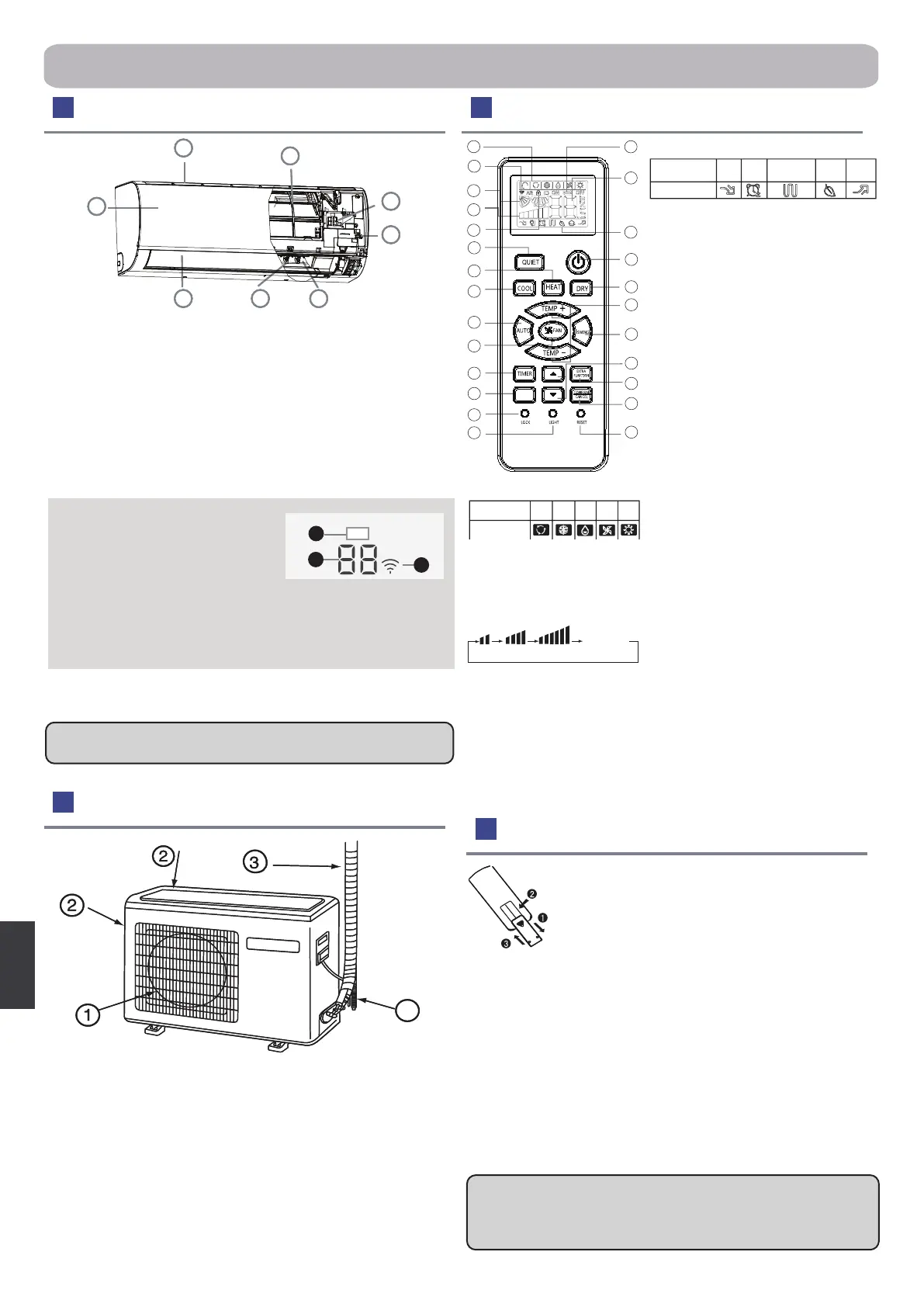

Części i funkcje
Wyświetlacz
1.Odbiornik sygnału pilota
1.
OTWÓR WYLOTOWY
2.
OTWÓR WLOTOWY
3.
RURY ŁĄCZĄCE I PRZEWODY ELEKTRYCZNE
4.
WĄŻ ODPROWADZAJĄCY SKROPLINY
2.Wyświetlacz temperatury pomieszczenia
3.Wi-Fi
AUTO
Tryb pracy
Pilot
COOL DRY FAN HEAT
AUTONISKA ŚRED-
NIA
WYSOKA
Sekwencja
zmian
Tryb pracy
Pilot
QUIET
SLEEP HEALTH TURBO
Dodatkowe
ogrzewanie
elektryczne
